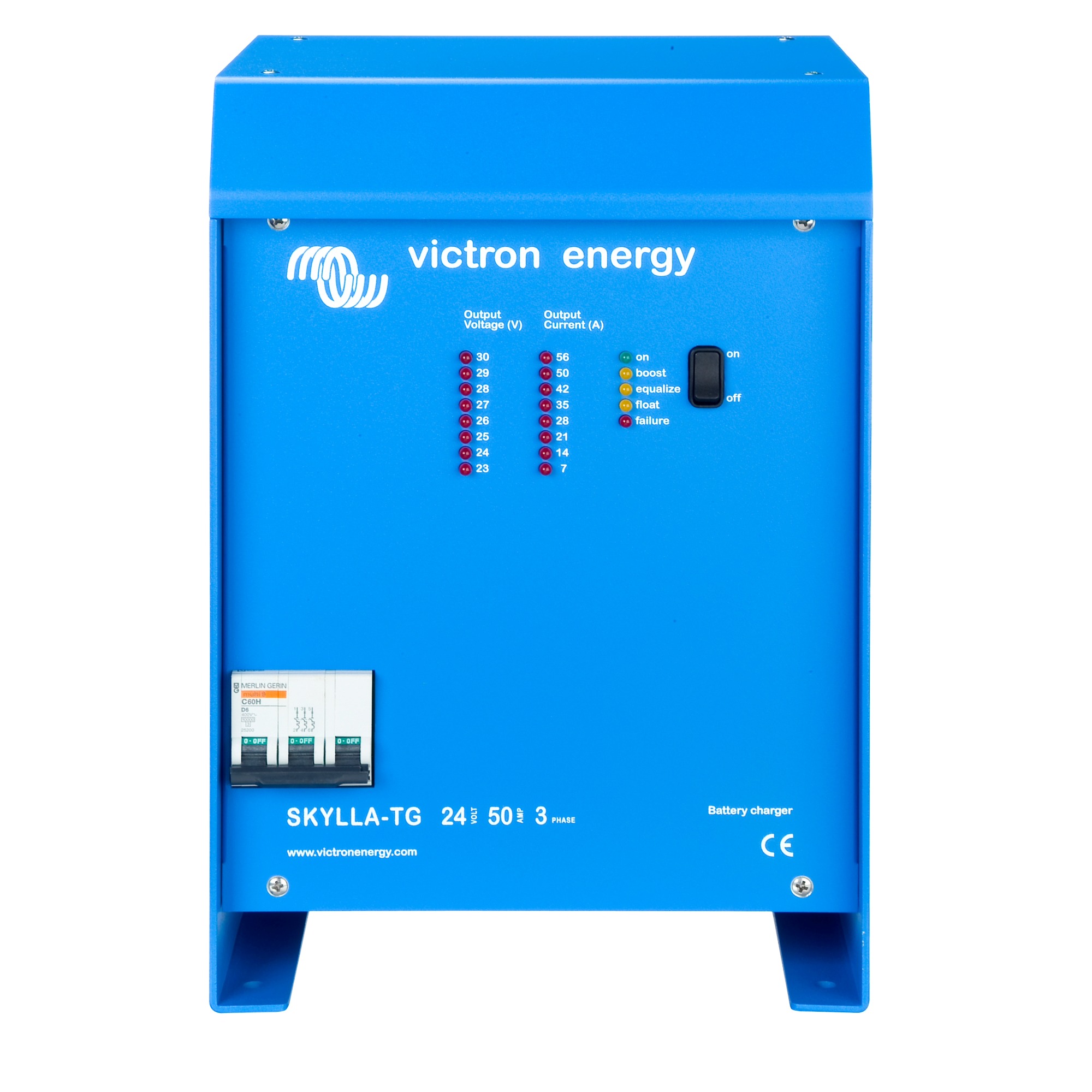

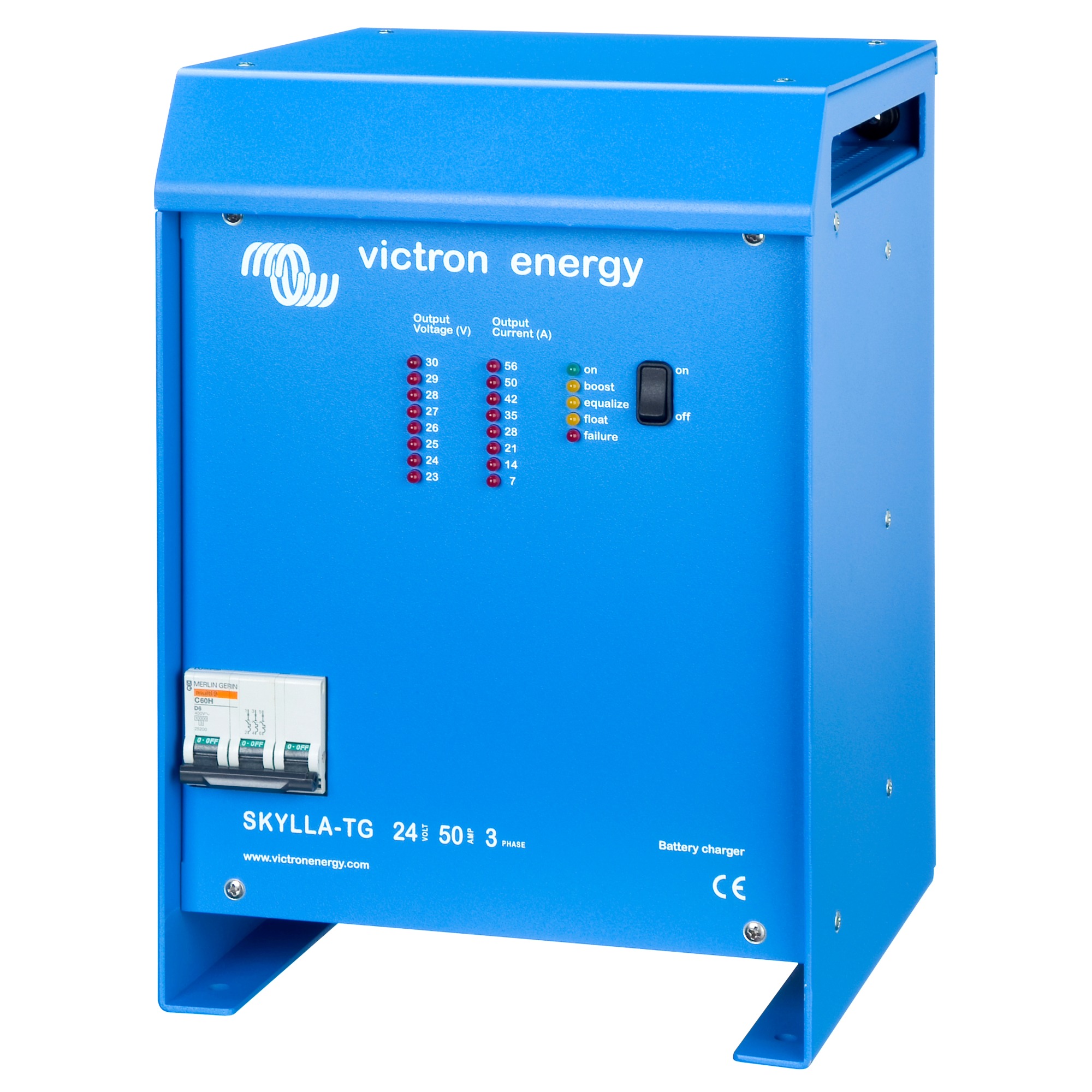

Victron Skylla-TG 24/50(1+1) 3-Phase 400V 50A Batterieladegerät

Das Skylla-TG 24/50(1+1) 3-Phase 400V von Victron (MPN: STG024050300) ist ein leistungsstarkes dreiphasiges Batterieladegerät für 24 V-Batteriesysteme. Mit 50 A Ladestrom, einem zusätzlichen 4 A-Ausgang für eine Starterbatterie und einer dreistufigen IUoUo-Ladecharakteristik eignet es sich für Anwendungen, bei denen eine zuverlässige Batterieladung über ein 400 V-Drehstromnetz gefragt ist. Einstellbare Ladespannungen, Temperaturkompensation und Voltage Sense unterstützen eine kontrollierte Anpassung des Ladevorgangs an Batterie und Installation.

Leistungsstarke 24V-Batterieladung am 400V-Drehstromnetz

• 50 A Ladestrom für 24V-Batteriesysteme
• Dreiphasiger 400-V-AC-Netzanschluss
• Zusätzlicher 4-A-Ausgang für eine Starterbatterie
• Mikroprozessorgesteuerte IUoUo-Ladecharakteristik
• Einstellbare Ladeparameter
• Temperaturkompensation über externen Temperatursensor
• Voltage Sense zur Kompensation von Kabelverlusten
• Als stabilisierte Stromquelle beziehungsweise Netzteil einsetzbar
• Potentialfreier Alarmkontakt

3-Phasen-Ausführung für 400V-Drehstromnetze

Das Skylla-TG 24/50 3-Phase unterscheidet sich von den einphasigen Modellen vor allem durch seine Netzversorgung. Die Ausführung ist für einen dreiphasigen 400 V-AC-Anschluss konzipiert. Damit eignet sich das Ladegerät insbesondere für Installationen, in denen bereits eine entsprechende Drehstromversorgung vorhanden ist. Die 3-Phasen-Ausführung besitzt einen Eingangsspannungsbereich von 320 bis 450 V AC bei einer Frequenz von 45 bis 65 Hz. Der maximale Eingangsstrom beträgt 5 A bei 3 × 400 V.

Dreistufige IUoUo-Ladung mit 50 A

Die Batterieladung erfolgt mikroprozessorgesteuert anhand einer IUoUo-Ladecharakteristik. Zunächst wird die Batterie in der Boost-Phase geladen. Nach Erreichen der vorgesehenen Boost-Spannung wird diese während der anschließenden Ladephase konstant gehalten. Danach reduziert das Ladegerät die Spannung auf das Niveau der Erhaltungsladung.

Hauptbatterie und Starterbatterie gleichzeitig laden

Neben dem Hauptausgang mit voller Nennleistung verfügt die 24 V-Ausführung über einen separaten Ausgang zum Laden einer Starterbatterie. Dieser Ausgang ist elektronisch auf 4 A begrenzt und weist eine etwas niedrigere Ausgangsspannung als der Hauptausgang auf. Damit lassen sich beispielsweise eine größere 24 V-Verbraucherbatterie und eine separate Starterbatterie über dasselbe Ladegerät versorgen.

Temperaturkompensation für angepasste Ladespannung

Die erforderliche Ladespannung einer Batterie hängt unter anderem von ihrer Temperatur ab. Das Skylla-TG unterstützt deshalb einen externen Temperatursensor, der an der Batterie angebracht wird. Anhand der gemessenen Temperatur kann das Ladegerät die Ladespannung entsprechend kompensieren. Bei steigender Batterietemperatur wird die Ladespannung reduziert. Dadurch lässt sich insbesondere bei wartungsfreien Batterien das Risiko einer Überladung und damit verbundenen Austrocknung reduzieren.

Voltage Sense kompensiert Spannungsverluste

Bei hohen Ladeströmen können bereits geringe Widerstände in den Batteriekabeln zu relevanten Spannungsverlusten führen. Mit der integrierten Voltage-Sense-Funktion lässt sich die Batteriespannung direkt an den Batterieanschlüssen erfassen. Es kann dadurch die Ausgangsspannung nachregeln und Kabelverluste kompensieren. Möglich ist eine Kompensation von bis zu 2 V. Damit unterstützt Voltage Sense eine präzisere Laderegelung insbesondere bei längeren Anschlussleitungen und hohen Strömen.

Schutzfunktionen für zuverlässigen Betrieb

Das Skylla-TG verfügt über verschiedene integrierte Schutzmechanismen. Dazu gehören unter anderem Kurzschlussschutz, Eingangs- und Ausgangsspannungsüberwachung sowie Temperaturüberwachung. Steigt die interne Temperatur zu stark an, kann der Ausgangsstrom automatisch reduziert werden. Bei extremen Bedingungen schaltet sich das Ladegerät ab und nimmt den Betrieb nach ausreichender Abkühlung wieder auf. Auch der separate Starterbatterie-Ausgang ist gegen Überlast beziehungsweise Kurzschluss abgesichert.

Technische Daten

• Batteriesystem: 24 V
• AC-Nennversorgung: 3 × 400 V
• AC-Eingangsspannungsbereich: 320–450 V AC
• Frequenz: 45–65 Hz
• Maximaler Eingangsstrom: 5 A bei 3 × 400 V
• Ladestrom Hauptbatterie: 50 A
• Ladestrom Starterbatterie: 4 A
• Empfohlene Batteriekapazität: 250–500 Ah
• Stabilität Strom/Spannung: ±1 %
• Max. Kompensation über Voltage Sense: 2 V
• Max. Ausgangsleistung: 1500 W
• Max. Ausgangsstrom: 50 A
• Max. Kurzschlussstrom: 55 A
• Kühlung: forcierte Kühlung
• Schutzart: IP21
• Relative Luftfeuchtigkeit: < 95 %
• Abmessungen: 365 × 250 × 257 mm
• Gewicht: ca. 13 kg

Lieferumfang

1x Victron Energy Skylla-TG 24/50(1+1) 3-Phase 400V Batterieladegerät
1x Temperatursensor
