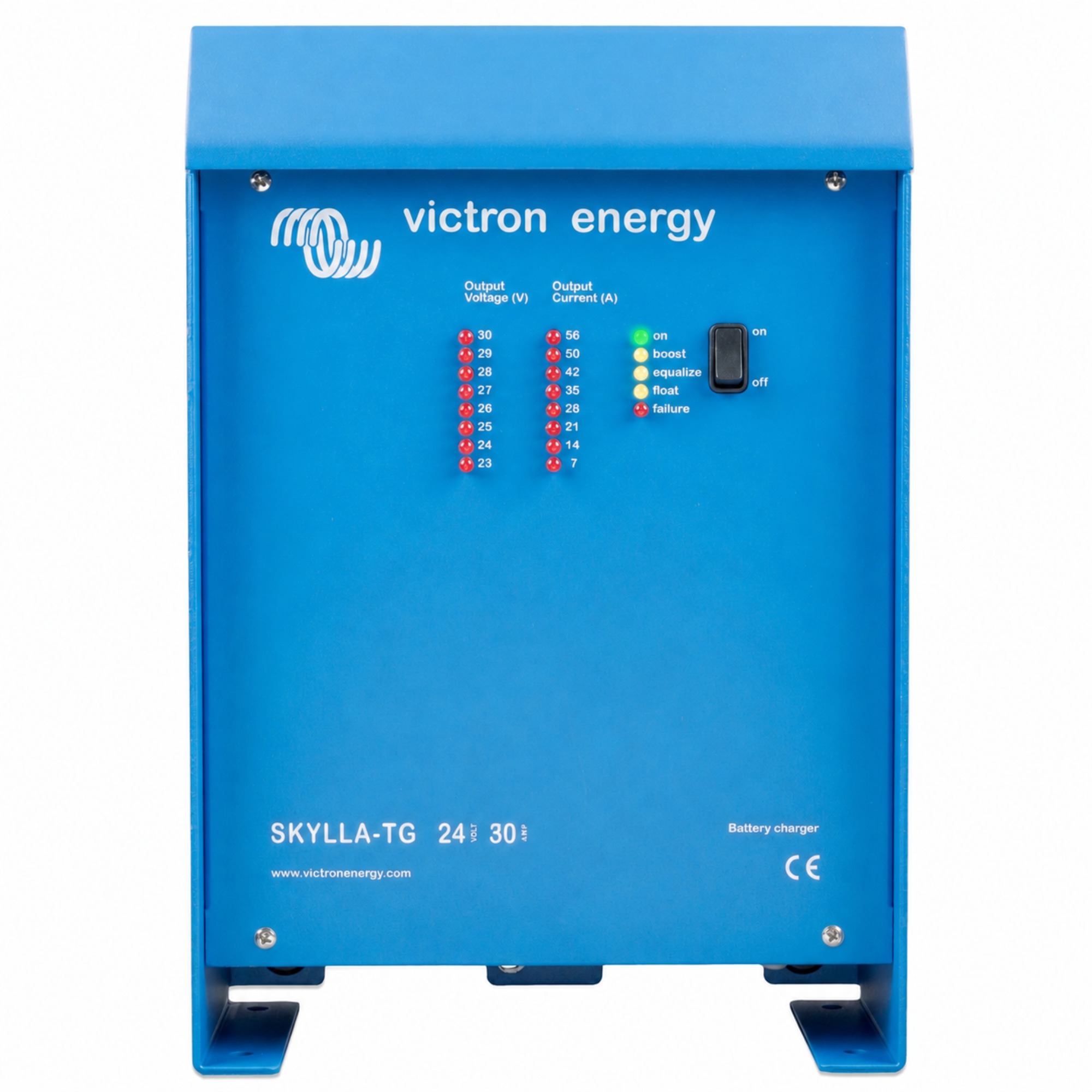

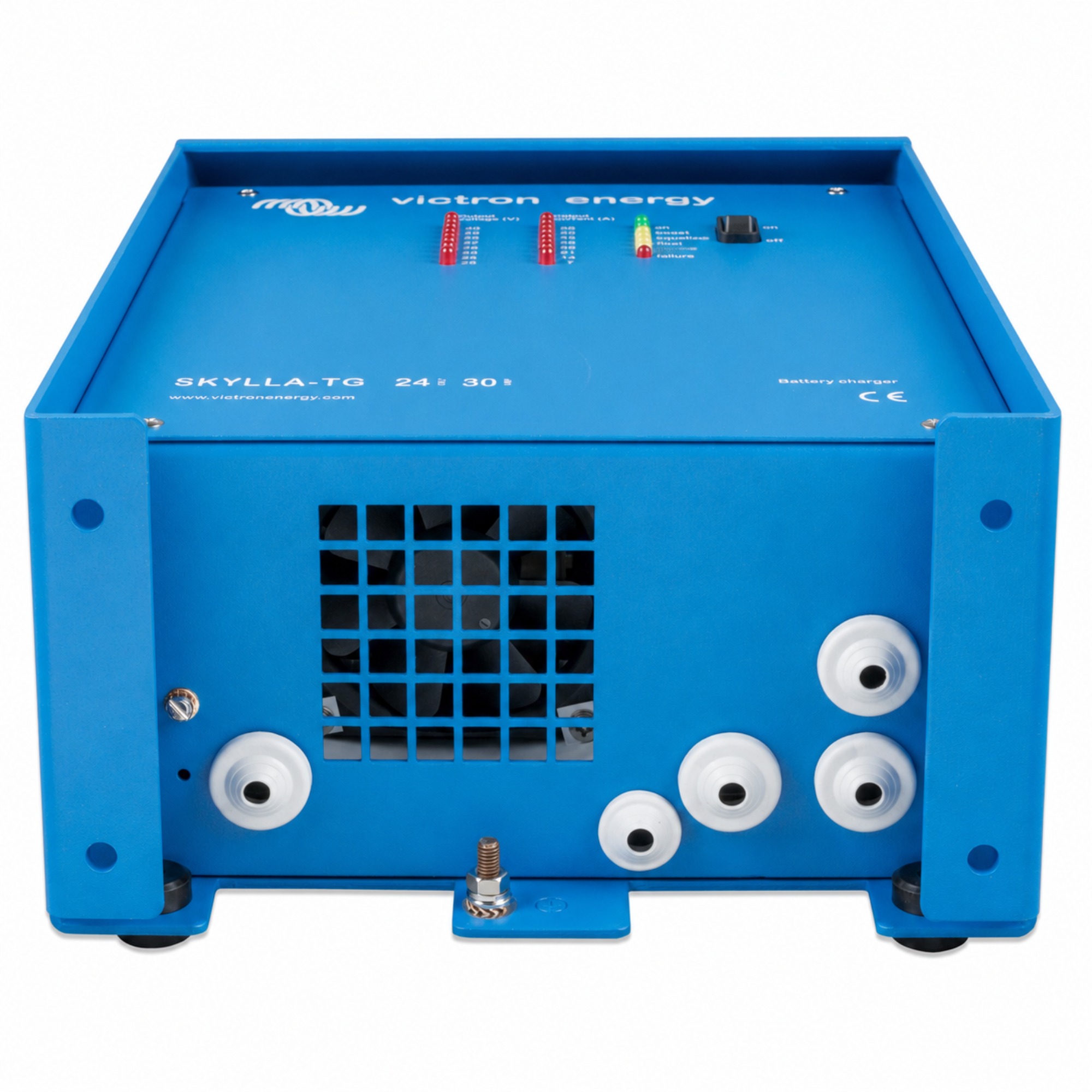

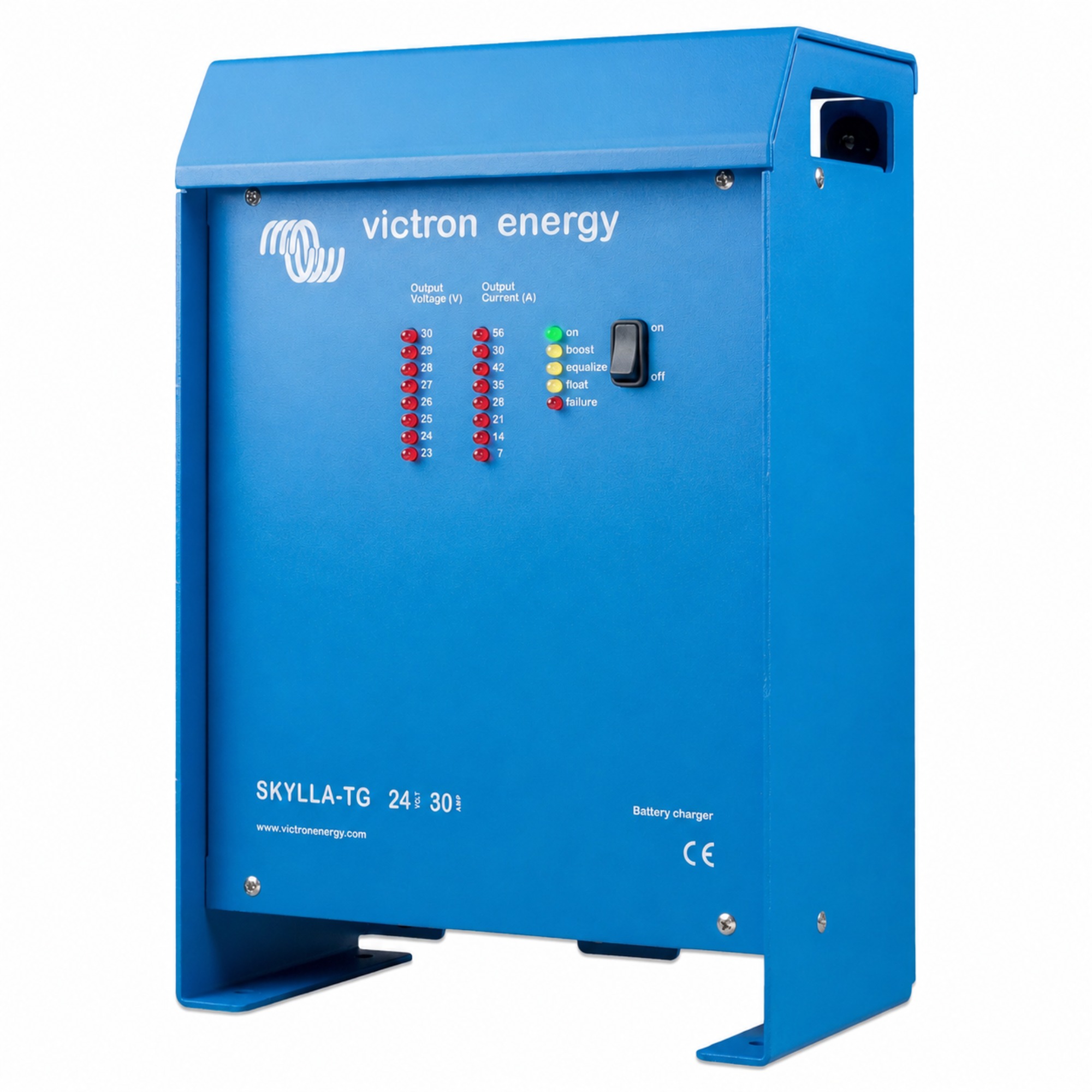

Victron Skylla-TG 24/30(1+1) GL 120-240V 30A Batterieladegerät

Das Skylla-TG 24/30(1+1) GL 120-240V von Victron (MPN: SDTG2400303) ist ein mikroprozessorgesteuertes Batterieladegerät für 24 V-Batteriesysteme mit 30 A Ladestrom und einem zusätzlichen 4 A-Ausgang für eine Starterbatterie. Der universelle Eingang, die dreistufige IUoUo-Ladecharakteristik sowie Temperatur- und Spannungskompensation ermöglichen eine kontrollierte Anpassung des Ladevorgangs an Batterie und Installation.

Kontrollierte 24V-Batterieladung mit separatem Starterbatterie-Ausgang

• 30 A maximaler Ladestrom für die Hauptbatterie
• Separater Ausgang mit 4 A für eine Starterbatterie
• Dreistufige, mikroprozessorgesteuerte IUoUo-Ladung
• Universeller AC-Eingang für unterschiedliche Netzspannungen
• Temperaturkompensation über externen Temperatursensor
• Voltage Sense zur Kompensation von Spannungsverlusten in den Batteriekabeln
• Einstellbare Ladeparameter für unterschiedliche Batterieanforderungen
• Als stabilisierte Stromquelle beziehungsweise Netzteil einsetzbar
• Potentialfreier Alarmkontakt zur externen Signalisierung

Mikroprozessorgesteuerte IUoUo-Ladecharakteristik

Das Skylla-TG steuert den Ladevorgang automatisch über eine dreistufige IUoUo-Ladecharakteristik. Dabei wird die Batterie zunächst im Boost-Modus geladen. Sobald die vorgesehene Boost-Spannung erreicht ist, hält das Gerät diese Spannung für die entsprechende Ladephase konstant und reduziert anschließend die Spannung für die Erhaltungsladung. Für das 24 V-Modell wird eine Boost- beziehungsweise Absorptionsspannung von 28,5 V und eine Float- beziehungsweise Erhaltungsspannung von 26,5 V angegeben. Das Benutzerhandbuch beschreibt darüber hinaus Einstellmöglichkeiten für die Ladeparameter, sodass das Ladeverhalten innerhalb der vorgesehenen Grenzen an die eingesetzte Batterie angepasst werden kann.

Zwei Ladeausgänge für Haupt- und Starterbatterie

Die Bezeichnung (1+1) kennzeichnet die Kombination aus Hauptausgang und zusätzlichem Ausgang für eine Starterbatterie. Der Hauptausgang des Geräts liefert maximal 30 A. Der zweite Ausgang ist auf 4 A begrenzt und weist eine etwas niedrigere Ausgangsspannung auf. Damit können beispielsweise eine größere 24 V-Verbraucherbatterie und eine separate Starterbatterie über ein Ladegerät versorgt werden.

Temperaturkompensation für die Batterie

Die optimale Ladespannung einer Batterie hängt unter anderem von ihrer Temperatur ab. Es unterstützt deshalb einen externen Temperatursensor. Dieser wird an der Batterie angebracht und ermöglicht dem Ladegerät, die Ladespannung abhängig von der gemessenen Temperatur anzupassen. Bei steigender Batterietemperatur wird die Ladespannung reduziert. Dies ist insbesondere bei geschlossenen beziehungsweise wartungsfreien Batterien relevant, da eine dauerhaft zu hohe Ladespannung Überladung und Austrocknung begünstigen kann.

Voltage Sense gleicht Leitungsverluste aus

Bei hohen Strömen können Kabelwiderstände einen Spannungsabfall zwischen Ladegerät und Batterie verursachen. Das Ladegerät bietet deshalb eine Voltage-Sense-Funktion, bei der die Batteriespannung direkt an den Batterieanschlüssen erfasst wird. Er kann seine Ausgangsspannung entsprechend nachregeln und damit Spannungsverluste in den Batteriekabeln kompensieren. Möglich ist eine Kompensation von bis zu 2 V.

Einstellbare Ladeparameter und zusätzliche Betriebsarten

Dazu gehören unter anderem die Einstellung von Boost- und Float-Spannung sowie die Anpassung der Dauer des Ausgleichslademodus. Darüber hinaus sind ein permanenter Boost-Modus und Einstellungen für Traktionsbatterien vorgesehen. Das Batterieladegerät kann außerdem als stabilisierte Stromquelle eingesetzt werden. Dadurch ist ein Betrieb auch ohne angeschlossene Batterie beziehungsweise bei großen Pufferkondensatoren möglich. Die jeweiligen Einstellungen sind entsprechend der Anwendung und den Vorgaben des Batterieherstellers vorzunehmen.

Schutz- und Überwachungsfunktionen

Für den Betrieb verfügt das Skylla-TG über mehrere integrierte Schutzmechanismen. Darunter zählen unter anderem Schutz gegen Kurzschluss, zu hohe Batteriespannung sowie zu hohe Geräte- beziehungsweise Batterietemperatur. Bei zunehmender interner Temperatur kann das Ladegerät seinen Ausgangsstrom reduzieren. Wird die zulässige Temperatur überschritten, schaltet das Gerät ab und nimmt den Betrieb nach ausreichender Abkühlung wieder auf. Zusätzlich steht ein potentialfreier Alarmkontakt zur Verfügung. Dieser kann zur externen Signalisierung verwendet werden, wenn die Batteriespannung außerhalb des vorgesehenen Bereichs liegt.

Technische Daten

• Batteriesystem: 24 V
• AC-Eingangsspannungsbereich Universal Input: 90–265 V AC
• Ausführung: 120/240 V AC
• Frequenz: 45–65 Hz
• Ladestrom Hauptbatterie: 30 A
• Ladestrom Starterbatterie: 4 A
• Boost-/Absorptionsspannung: 28,5 V DC
• Float-/Erhaltungsspannung: 26,5 V DC
• Ausgangsspannungsbereich: 24–33 V DC
• Stabilität Strom/Spannung: ±1 %
• Potentialfreier Alarmkontakt: 60 V / 1 A, 1x NO und 1x NC
• Kühlung: forcierte Kühlung
• Schutzart: IP21
• Umgebungstemperatur: -40 bis +50 °C
• Relative Luftfeuchtigkeit: max. 95 %
• Abmessungen: 365 × 250 × 147 mm
• Gewicht: 5,5 kg

Lieferumfang

1x Victron Energy Skylla-TG 24/30(1+1) GL 120-240V Batterieladegerät
1x Temperatursensor
