Das Pylontech PowerCube H1 Hochvolt-Speicherset (MPN: 024922) kombiniert fünf bis zehn H48050 Batteriemodule mit einer SC1000-100S Steuerungseinheit zu einem modular aufgebauten LiFePO4-Speichersystem. Abhängig von der gewählten Modulanzahl stehen 12 bis 24 kWh Nennenergie und eine System-Nennspannung von 240 bis 480 V DC zur Verfügung. Die Steuerungseinheit überwacht den Batterieturm, koordiniert Schutzfunktionen und stellt die Kommunikation mit einem kompatiblen Wechselrichter oder PCS her.
Eine Kompatibilitätsliste für Pylontech mit über 30 Marken und Unternehmen, darunter beispielsweise Victron Energy, Growatt, Solis uvm., finden Sie als Download in unseren Anhängen! (Pylontech Compatibility List)
Die wichtigsten Vorteile
- Sechs wählbare Ausführungen mit 5 bis 10 Batteriemodulen
- 12 bis 24 kWh Nennenergie bei 240 bis 480 V DC
- LiFePO4-Zelltechnologie mit 50 Ah System-Nennkapazität
- Zentrale Überwachung und Steuerung durch die SC1000-100S
- Kommunikation über Modbus RTU und CAN
- Modularer, rackbasierter Aufbau für stationäre Hochvolt-Speichersysteme
Das Set enthält:
- 1x Pylontech SC1000-100S Steuerungseinheit
- Pylontech H48050 Batteriemodul 5-10x (je nach Auswahl)
Wählbare Speichervarianten
- 5x H48050: 12,0 kWh Nennenergie, 240 V DC System-Nennspannung
- 6x H48050: 14,4 kWh Nennenergie, 288 V DC System-Nennspannung
- 7x H48050: 16,8 kWh Nennenergie, 336 V DC System-Nennspannung
- 8x H48050: 19,2 kWh Nennenergie, 384 V DC System-Nennspannung
- 9x H48050: 21,6 kWh Nennenergie, 432 V DC System-Nennspannung
- 10x H48050: 24,0 kWh Nennenergie, 480 V DC System-Nennspannung
H48050 Batteriemodule in Reihenschaltung
Jedes H48050 Modul besitzt eine Nennenergie von 2,4 kWh, eine Nennspannung von 48 V und eine Nennkapazität von 50 Ah. Im PowerCube-H1-System werden die gewählten Module in Reihe geschaltet. Dadurch steigt die Systemspannung mit jedem zusätzlichen Modul um 48 V, während die Nennkapazität des Batterieturms bei 50 Ah bleibt. Die Modulbauweise ermöglicht die Auswahl der Speicherkapazität entsprechend dem vorgesehenen System. Für die Zusammenstellung müssen ausschließlich freigegebene Komponenten derselben Systemfamilie und geeignete, aufeinander abgestimmte Module verwendet werden.
Steuerung und Überwachung mit der SC1000-100S
Die SC1000-100S bildet die zentrale Steuerungs- und Kommunikationseinheit des Batterieturms. Sie erfasst Betriebsdaten der verbundenen Module und koordiniert unter anderem Zellenausgleich, Lade- und Entladefreigaben, Temperaturüberwachung sowie Schutzreaktionen bei unzulässigen Betriebszuständen. Für die Verbindung mit einem freigegebenen Wechselrichter oder Power Conversion System steht eine CAN-Schnittstelle zur Verfügung. Modbus RTU dient der Einbindung in die Systemkommunikation. Damit die Kommunikation ordnungsgemäß funktioniert, müssen Wechselrichtermodell, Firmwarestand, Kommunikationsprotokoll und gewählte Modulanzahl mit der jeweiligen Pylontech-Freigabe übereinstimmen.
Kompatibilität und Installation
Das PowerCube H1 ist ein Hochvolt-Speichersystem. Installation, Hochvoltverkabelung, Erdung, Konfiguration und Inbetriebnahme dürfen nur durch entsprechend qualifiziertes Fachpersonal und nach den gültigen Pylontech-Unterlagen erfolgen. Der Wechselrichter muss den Spannungsbereich der gewählten Variante unterstützen und für das PowerCube-H1-System mit H48050 und SC1000-100S freigegeben sein. Die mechanische Anschlussmöglichkeit allein bestätigt keine Systemkompatibilität. Auch die zulässige Modulanzahl kann vom verwendeten Wechselrichter und dessen Firmware abhängen. Die Komponenten besitzen die Schutzart IP20 und sind für den geschützten Einbau vorgesehen. Ein Rack beziehungsweise Batterieschrank, ein Wechselrichter und weiteres Installationszubehör gehören nicht zur oben aufgeführten Setzusammenstellung.
Technische Daten
Speichersystem
- Zellchemie: Lithium-Eisenphosphat (LiFePO4)
- Nennenergie: 12,0 bis 24,0 kWh
- System-Nennspannung: 240 bis 480 V DC
- System-Nennkapazität: 50 Ah
- Lade- und Entladestrom, normal: 25 A
- Maximaler Lade- und Entladestrom: 50 A für 15 Sekunden
- Systemwirkungsgrad: 96 %
- Kommunikation: Modbus RTU, CAN
- Betriebstemperatur des Systems: 10 bis 40 °C
- Maximale Aufstellhöhe: unter 2.000 m
- Schutzart der Hauptkomponenten: IP20

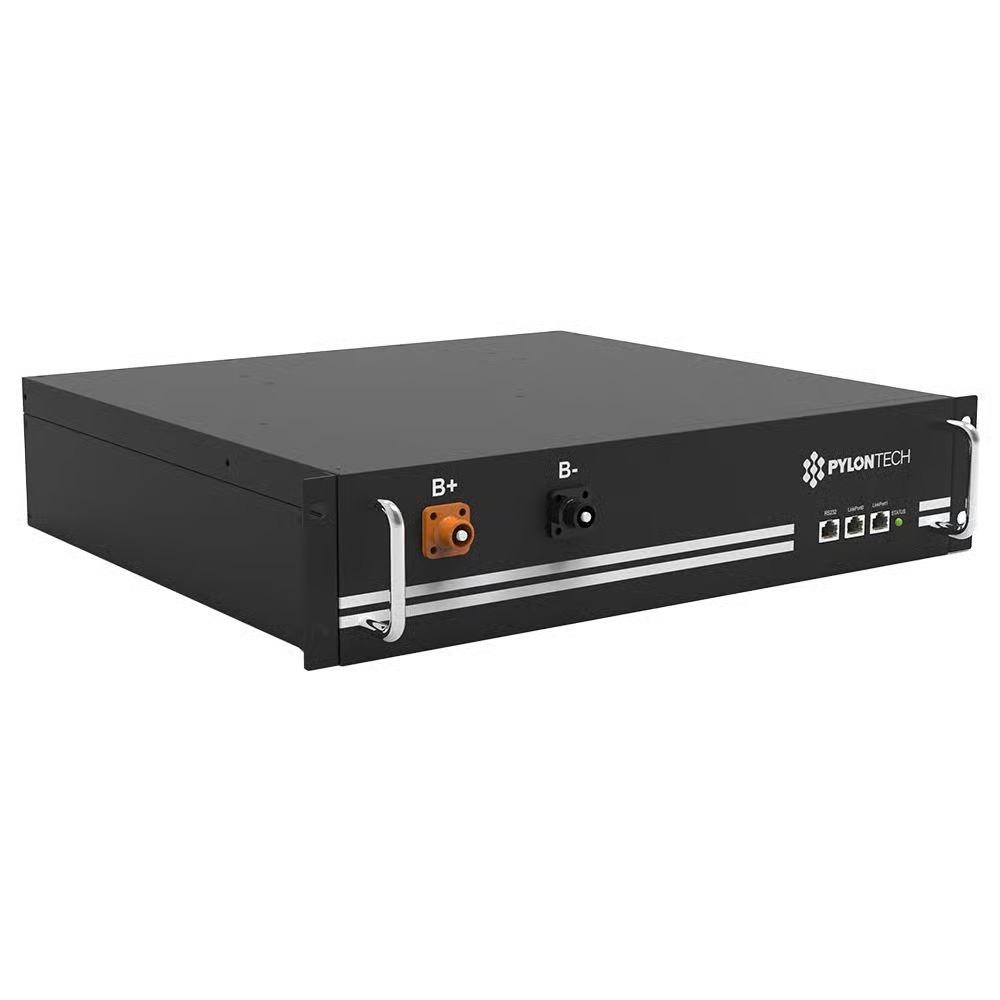

H48050 Batteriemodul
- Nennenergie: 2,4 kWh
- Nennspannung: 48 V DC
- Nennkapazität: 50 Ah
- Betriebstemperatur des Einzelmoduls: 0 bis 50 °C
- Lagertemperatur: −20 bis 60 °C
- Gewicht: 24 kg je Modul
- Abmessungen: 442 × 390 × 100 mm

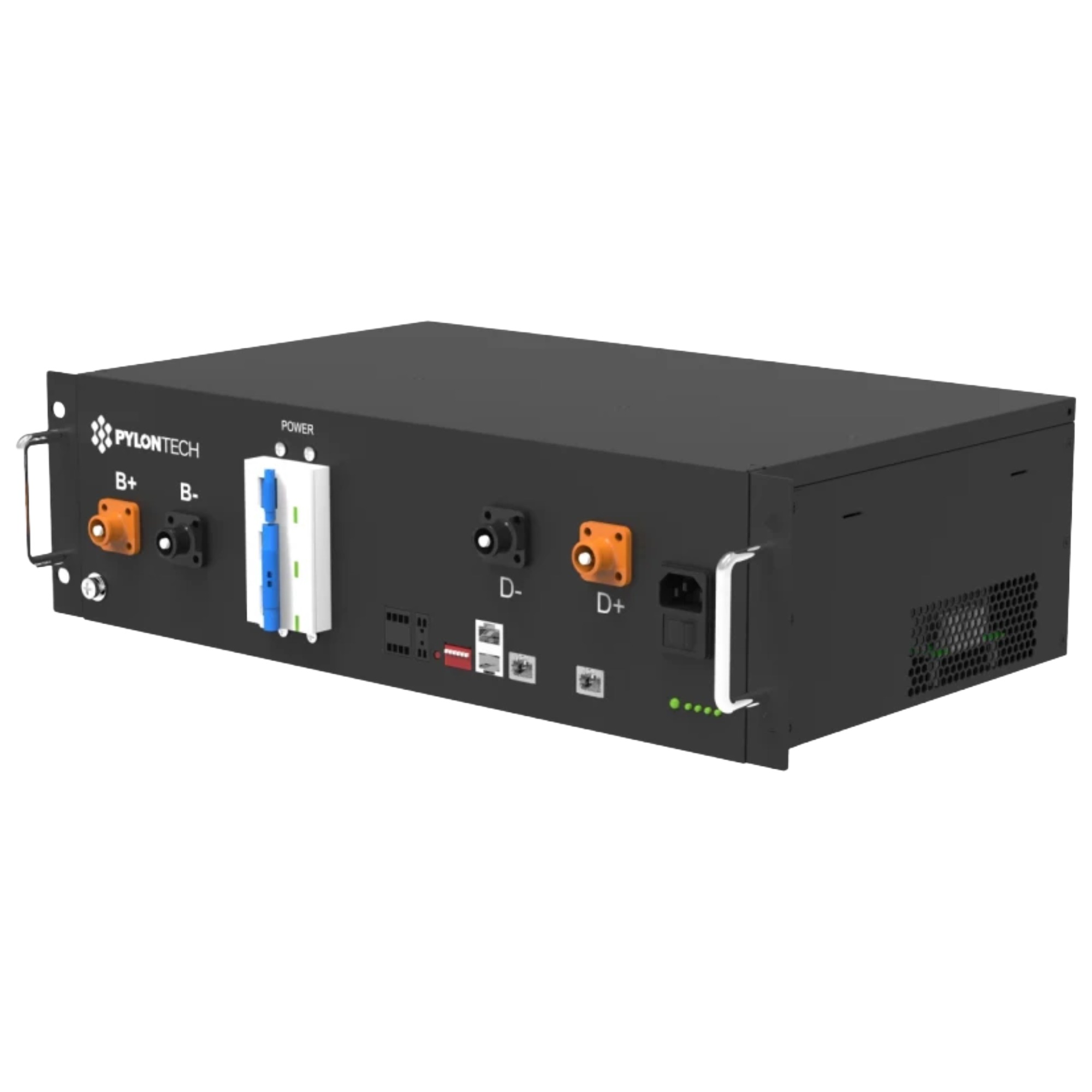

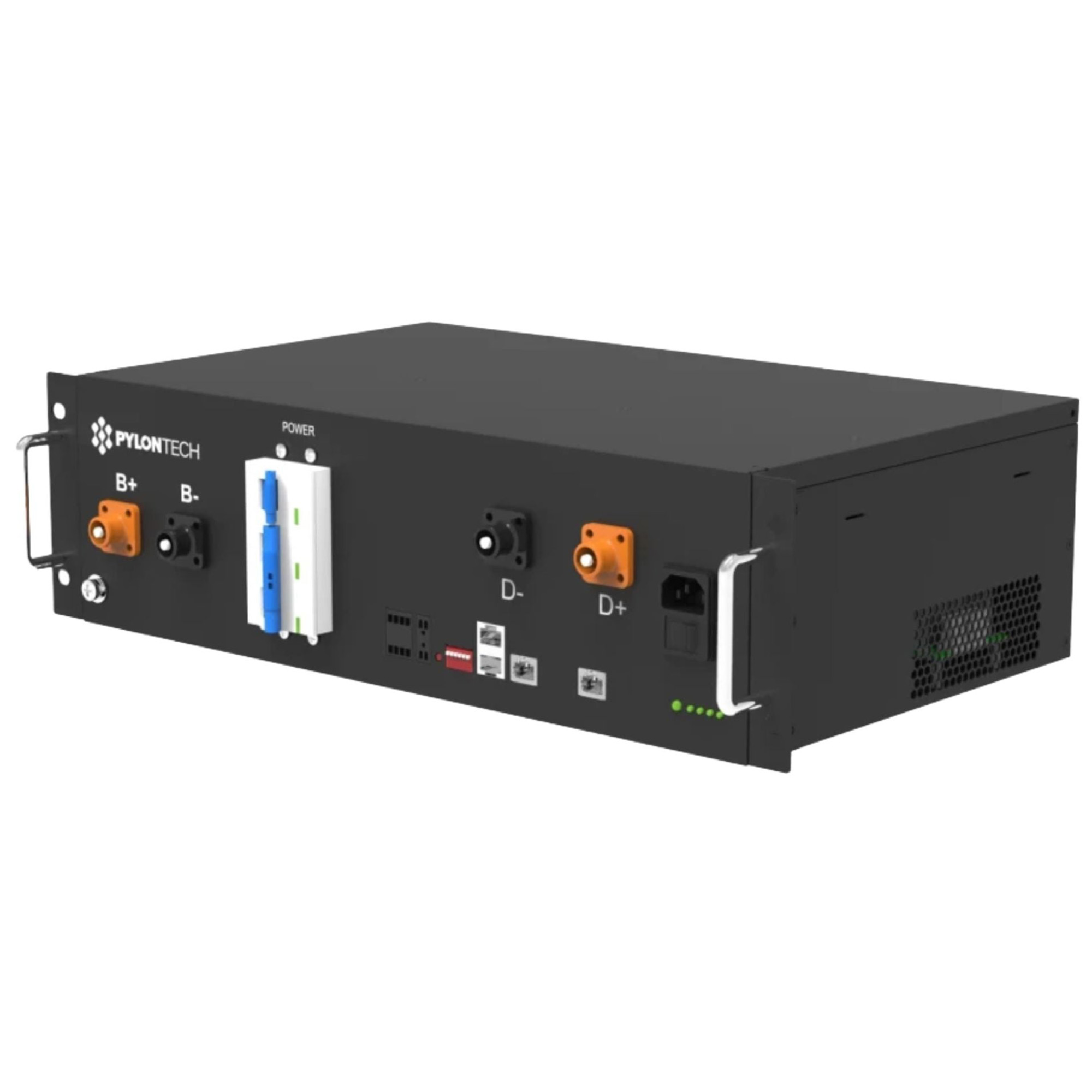

SC1000-100S Steuerungseinheit
- Arbeitsspannungsbereich: 200 bis 1.000 V DC
- Maximaler Controllerstrom: 100 A
- Kommunikation: Modbus RTU, CAN
- Eigenverbrauch: 8 W
- Schutzart: IP20
- Gewicht: 8,5 kg
- Abmessungen: 442 × 390 × 132 mm
