Pylontech SC1000-100S Steuerungseinheit für PowerCube H1/H2

Die SC1000-100S Steuerungseinheit von Pylontech (MPN: SC1000-100S) ist das zentrale Batteriesteuermodul für PowerCube-H1- und PowerCube-H2-Hochvolt-Speichersysteme mit H48050 bzw. H48074 Batteriemodulen. Die Akkus werden in Reihe geschalten, um dann mit einer Kontrolleinheit einen Batterieturm zu formen. Falls davon mehrere Türme parallel geschalten werden sollen, wird pro Turm eine Steuerungseinheit benötigt. Sie übernimmt innerhalb des Batteriesystems zentrale Steuerungs-, Kommunikations- und Schutzaufgaben und arbeitet in einem Spannungsbereich von 200 bis 1000 V DC. Für die Einbindung in das Gesamtsystem stehen unter anderem CAN-, RS485- und RS232-Schnittstellen zur Verfügung.

Das langjährig bewährte Kommunikationsprotokoll von Pylontech wird von einer Vielzahl von Wechselrichtern direkt unterstützt. Eine Kompatibilitätsliste für Pylontech mit über 30 Marken und Unternehmen, darunter beispielsweise Victron Energy, Growatt, Solis uvm., finden Sie als Download in unseren Anhängen! (Pylontech Compatibility List)

Zentrale Steuerung für Pylontech PowerCube H1 und H2

• Steuerungseinheit für Pylontech PowerCube H1/H2
• Für Batteriesysteme mit H48050 und H48074 Batteriemodulen
• Kommunikation über Modbus RTU/CAN
• Zusätzliche Schnittstellen für RS232 und RS485
• Status- und SOC-Anzeigen direkt an der Gerätefront
• Integrierte Anschlüsse für externe Stromversorgung und 12-V-DC-Ausgang
• Potentialfreie Kontakte für Betriebs- und Steuersignale
• Für den Einbau in das PowerCube-Hochvolt-Batteriesystem ausgelegt

Steuerung und Kommunikation im Batteriesystem

Die Einheit bildet die zentrale Steuerebene eines kompatiblen PowerCube-Batteriestrangs. Die Steuerungseinheit liegt zwischen den Akkus und den externen Kommunikations- beziehungsweise Leistungsschnittstellen. Dabei verarbeitet sie unter anderem Informationen der Batteriemodule und stellt die Verbindung zu übergeordneten Systemkomponenten her. Zur Kommunikation stehen CAN und RS485 zur Verfügung. CAN wird für die Kommunikation zwischen Batteriesystem und Wechselrichter beziehungsweise PCS genutzt, während RS485 auf dem Modbus-RTU-Protokoll basiert. Eine RS232-Schnittstelle ist für Diagnose- beziehungsweise Servicezwecke durch Hersteller oder qualifiziertes Fachpersonal vorgesehen.

Bedienung, Statusanzeige und Steuersignale

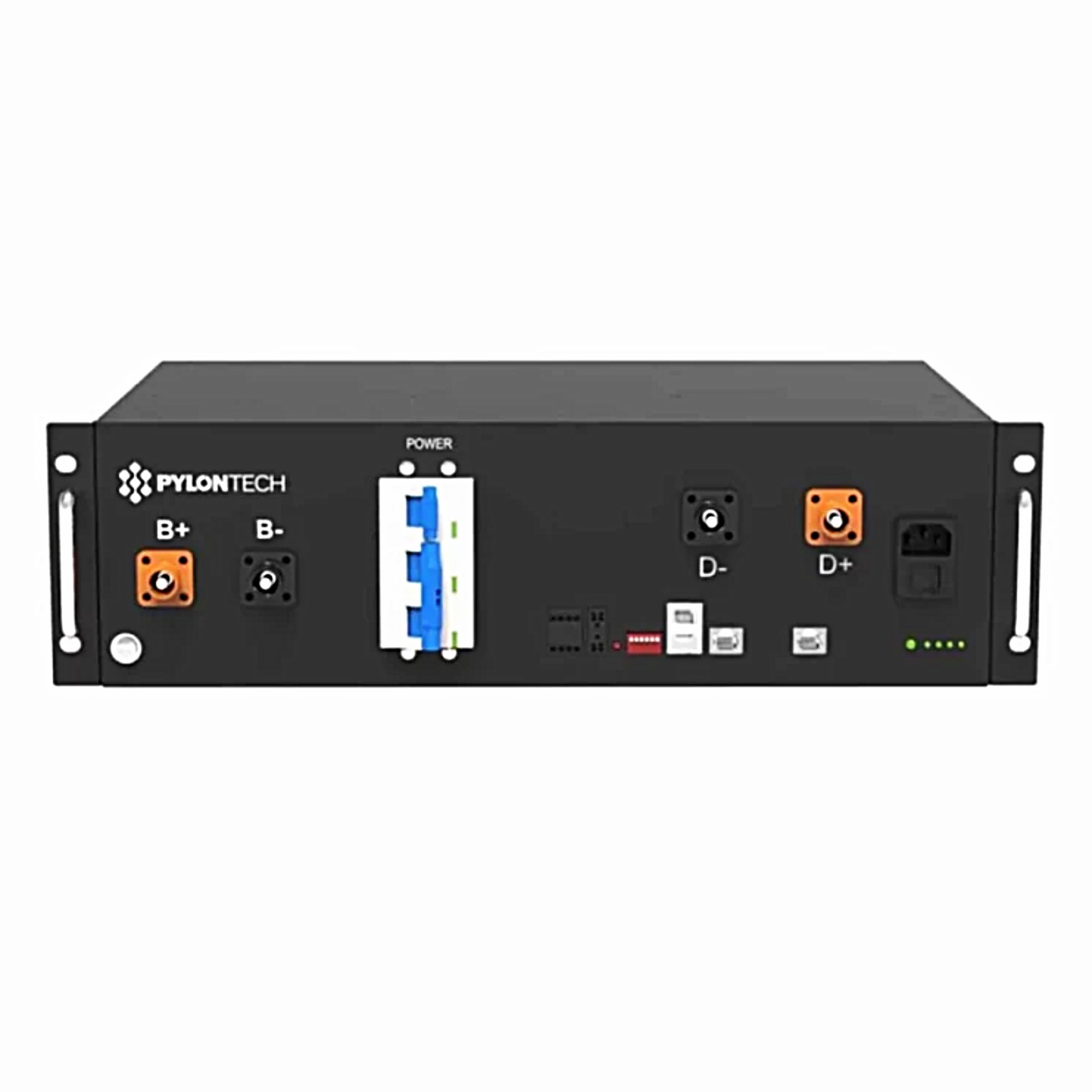

Auf der Frontseite befinden sich neben dem Hauptschalter und Starttaster mehrere Anschlüsse und Bedienelemente. LED-Anzeigen informieren über Betriebszustand, Alarm- und Schutzstatus sowie den Ladezustand (SOC) des Batteriesystems. Darüber hinaus verfügt die SC1000-100S über potentialfreie Kontakte. Es stehen vier Ausgänge und zwei Eingänge zur Verfügung. Die Ausgänge können Signale für Ladestopp, Entladestopp, Fehler und Strombegrenzung bereitstellen. Einer der Eingänge ist für die interne Nutzung vorgesehen, der zweite kann als externes Wake-up- beziehungsweise Not-Aus-Signal eingesetzt werden. Über die integrierten ADD-DIP-Schalter erfolgt die Adresszuweisung innerhalb entsprechender Systemkonfigurationen. Dies ist insbesondere bei Anlagen mit mehreren Batteriesträngen beziehungsweise übergeordneter Steuerung relevant.

Einbau und sicherer Betrieb

Bei PowerCube H1/H2 handelt es sich um ein Hochvolt-DC-Batteriesystem. Es darf ausschließlich durch qualifiziertes und autorisiertes Fachpersonal installiert und betrieben werden. Die Steuerungseinheit wird zusammen mit den Batteriemodulen im vorgesehenen Rack montiert. Vor Inbetriebnahme müssen Leistungs- und Kommunikationsverbindungen sowie die Adressierung kontrolliert werden. Außerdem ist eine definierte Ein- und Ausschaltreihenfolge für das Gesamtsystem vorgsehen. Diese Vorgaben sind bei Installation, Inbetriebnahme und Wartung zu beachten.

Technische Daten

• Controller-Arbeitsspannung: 200–1000 V DC
• Systembetriebsspannung: 200–1000 V DC
• Max. Ladestrom: 100 A
• Entladespannungsbereich: 200–1000 V DC
• Max. Entladestrom: 100 A
• Eigenverbrauch: 8 W
• Kommunikation: Modbus RTU/CAN
• Weitere Kommunikationsschnittstelle: RS232
• Betriebstemperatur: -20 bis +65 °C
• Lagertemperatur: -40 bis +80 °C
• Schutzart: IP20
• Gewicht: 8,5 kg
• Abmessungen (B × T × H): 442 × 390 × 132 mm

Lieferumfang

1x Pylontech SC1000-100S Steuerungseinheit
