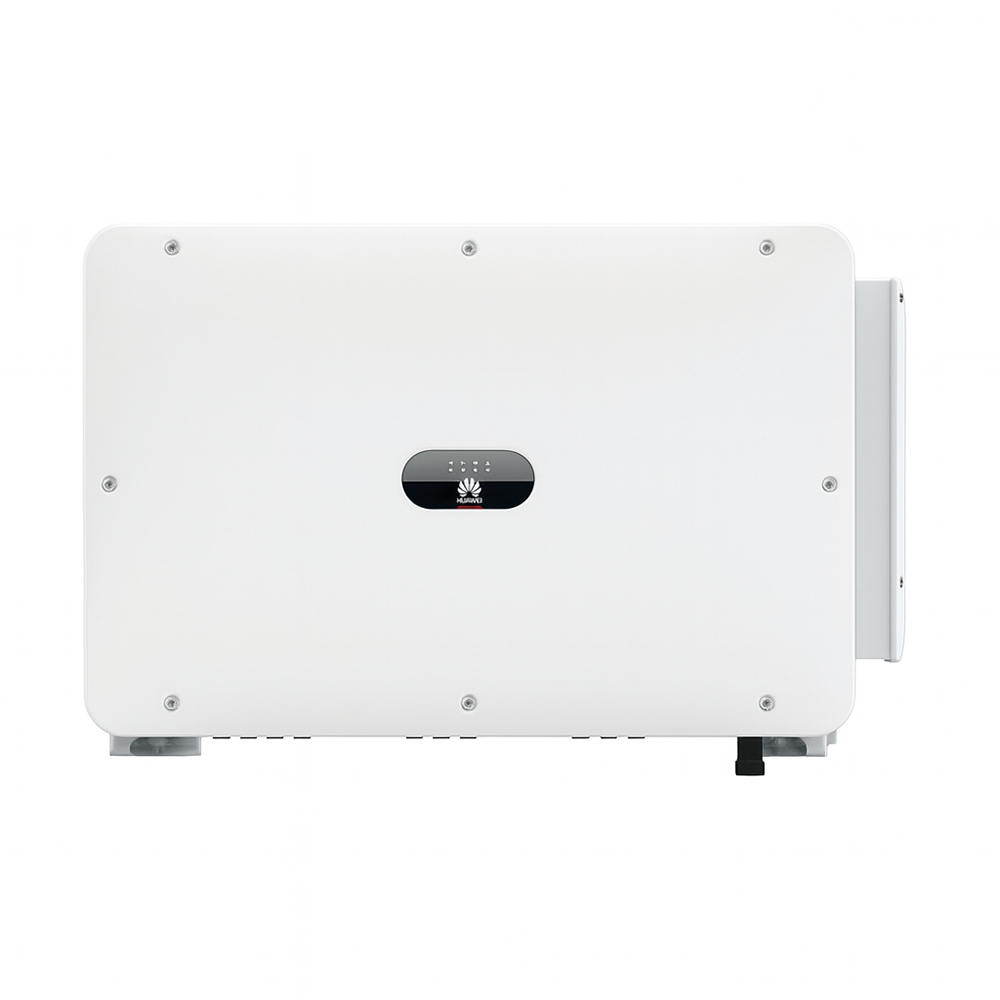

Huawei SUN2000-100KTL-M2 String Wechselrichter 3-phasig AFCI

Der SUN2000-100KTL-M2 von Huawei (MPN: SUN2000-100KTL-M2) ist ein 100kW starker, 3-phasiger String-Wechselrichter und hilft dir bei der smarten Energieumwandlung in deiner PV-Anlage. Er wandelt den von den Solarmodulen erzeugten Strom zuverlässig in nutzbaren Wechselstrom um und ist ideal für gewerbliche Projekte geeignet.. Dank zehn unabhängiger MPP-Tracker und 20 PV-String-Eingängen für Solarpanels lassen sich die Anlagen flexibel an verschiedene Bedürfnisse anpassen. Die intelligente Technik erkennt Fehler automatisch, optimiert den Betrieb und sorgt so jederzeit für höchste Leistung. Ein spezielles Kühlsystem passt die Lüftergeschwindigkeit an, verlängert die Lebensdauer der Geräte und verringert den Wartungsaufwand. Die Kommunikation läuft einfach über die vorhandenen Stromleitungen und der App, wodurch zusätzliche Kabel und Kosten entfallen. Eine integrierte Diagnosefunktion erkennt frühzeitig mögliche Störungen. Umfassender Überspannungsschutz und eine automatische Abschaltung bei Fehlerstrom sorgen für maximale Sicherheit im Betrieb.

Deine Vorteile

• 10 MPP-Tracker und 20 PV-String-Eingänge
• String-Level-Managament
• AFCI & Smart String-Level-Lasttrennschalter
• Smart I-V Curve Diagnosis und AC-MBUS unterstützt
• Integrierter DC- und AC-Überspannungsschutz
• Eingebaute Fehlerstrom-Überwachungseinheit
• Erkennt automatisch PV-Modulfehler
• Mehrere Arbeitsmodi
• Weitreichende Schutzfunktionen
• Intelligente Luftkühlung

Arbeitsmodi

Standby - Er schaltet automatisch in den Standby-Modus, wenn die äußeren Bedingungen, wie Temperatur oder Wetter, nicht für den normalen Betrieb geeignet sind.
Betriebsmodus - Der Inverter wandelt den von den Solarmodulen erzeugten Strom so um, dass er ins Stromnetz eingespeist werden kann. Er sorgt dabei immer für die bestmögliche Leistung. Wenn ein Fehler auftritt oder ein Abschaltbefehl vorliegt, schaltet sich das Gerät automatisch ab. Ist die Leistung der Solarmodule zu gering, wechselt der SUN2000 in den Standby-Modus.
Shutdown-Funktion - Wenn der SUN2000 im Standby- oder Betriebsmodus einen Fehler erkennt oder abgeschaltet werden soll, schaltet er automatisch in den Abschaltmodus. Sobald der Fehler behoben ist oder ein Startbefehl vorliegt, wechselt er wieder in den Standby-Modus.

Weitreichender Schutz

• Eingangs-Unterbrechungsvorrichtung
• Inselnetzschutz
• AC-Überspannungsschutz
• DC-Verpolungsschutz
• PV-Stringfehler-Überwachung
• DC-Isolationsüberwachung
• Fehlerstromüberwachung
• Störlichtbogenschutz
• Smart String Level Lasttrennschalter

Mit der App alles auf einem Blick

Für die Verbindung des Wechselrichters mit der FusionSolar Hosting Cloud, kannst du die FusionSolar App nutzen. Wenn der Inverter mit anderen Verwaltungssystemen verbunden ist, empfiehlt sich die SUN2000-App. Beide Apps ermöglichen dir über WLAN, Bluetooth oder ein USB-Datenkabel eine unkomplizierte Verbindung. Dadurch kannst du Alarme einsehen, Parameter einstellen und Routinewartungen einfach und effizient durchführen. Weitere Infos zum Download und Anweisungen findest du in der Bedienungsanleitung.

Technische Daten

Eingang

• Max. Eingangsspannung: 1100V
• MPPT-Betriebsspannungsbereich: 200-1000V
• Startspannung: 200V
• Nenneingangsspannung: 600V bei 400V AC, 720V bei 480V AC
• Max. Strom pro MPT: 30A
• Max. Strom pro Eingang: 20A
• Max. Kurzschlussstrom pro MPPT: 40A
• Anzahl MPPT`s: 10
• Anzahl Eingänge: 20

Ausgang

• AC-Nennwirkleistung: 100.000W
• Max. AC-Scheinleistung: 110.000VA
• Max. AC-Wirkleistung: 110.000W
• Nennausgangsspannung: 380V / 400V / 480V, 3W + (N) + PE
• AC-Nennfrequenz: 50/60Hz
• Nennausgangsstrom: 144,4A bei 400V, 120,3A bei 480V
• Max. Ausgangsstrom: 160,4A bei 400V, 133,7A bei 480V

Allgemein

• Anzeige: LED-Anzeige, WLAN-Adapter + FusionSolar App
• Max. Wirkungsgrad: 98,6% bei 400V, 98,8% bei 480V
• Betriebstemperaturbereich: -25°C - +60°C
• Relative Luftfeuchtigkeit: 0 - 100%
• Kühlung: Intelligente Luftkühlung
• Schutzart: IP66
• Gewicht (inkl. Montageplatte): 93 kg
• Abmessungen: 1035 x 700 x 365 mm

Lieferumfang

1x Huawei SUN2000-100KTL-M2 String Wechselrichter
