Mit diesem 2,67kW starken Komplettsystem von Offgridtec hast du die Möglichkeit deine generierte Solarenergie direkt in das öffentliche Netz einzuspeisen und deine Gesamtausgaben für Strom deutlich zu senken. Das System beinhaltet sechs monokristalline Solarmodule von Trina Solar mit jeweils 445W, den 1-phasigen String-Wechselrichter MIC-2000 mit Shine-WiLan-X2 Überwachungsmodul von Growatt, einen 100A Stromzähler, sowie alle notwendigen Komponenten, um das System anzuschließen.

Bei Bedarf kann die Anlage problemlos am Balkongeländer oder Dach montiert werden. Das Set ist speziell für die nebeneinander Montage der Module konzipiert.
Installationshinweis: Bei diesem nicht steckerfertigen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachten Sie die Gebrauchsanweisung!

  • Solarmodule mit Multi-Busbar-Technologie
  • Wechselrichter mit AFCI-Schutz
  • Datenlogger

Wie funktioniert eine Netzeinspeisung?

Die Netzeinspeisung ist ein Prozess, bei dem der erzeugte Strom direkt vom Solarmodul und dem passenden Wechselrichter in das öffentliche Stromnetz eingespeist wird. Der Wechselrichter wird idealerweise in der Nähe der Solarmodule angebracht und mit dem Solar-Steckverbinder an das Solarmodul angeschlossen. Es ist unabhängig von der Anlagengröße erforderlich, die Solaranlage gemäß den gesetzlichen Vorgaben beim Marktstammdatenregister anzumelden.

Das Komplettsystem enthält:

Individuelle Anpassungen: Das Komplettsystem kann bei Wunsch auch mit 3-phasigem Stromsensor angeboten werden. Weitere Individualisierungen hinsichtlich Modulanzahl, -Auswahl etc. sind ebenfalls möglich. Unser Support-Team steht dir hier beratend zur Seite.

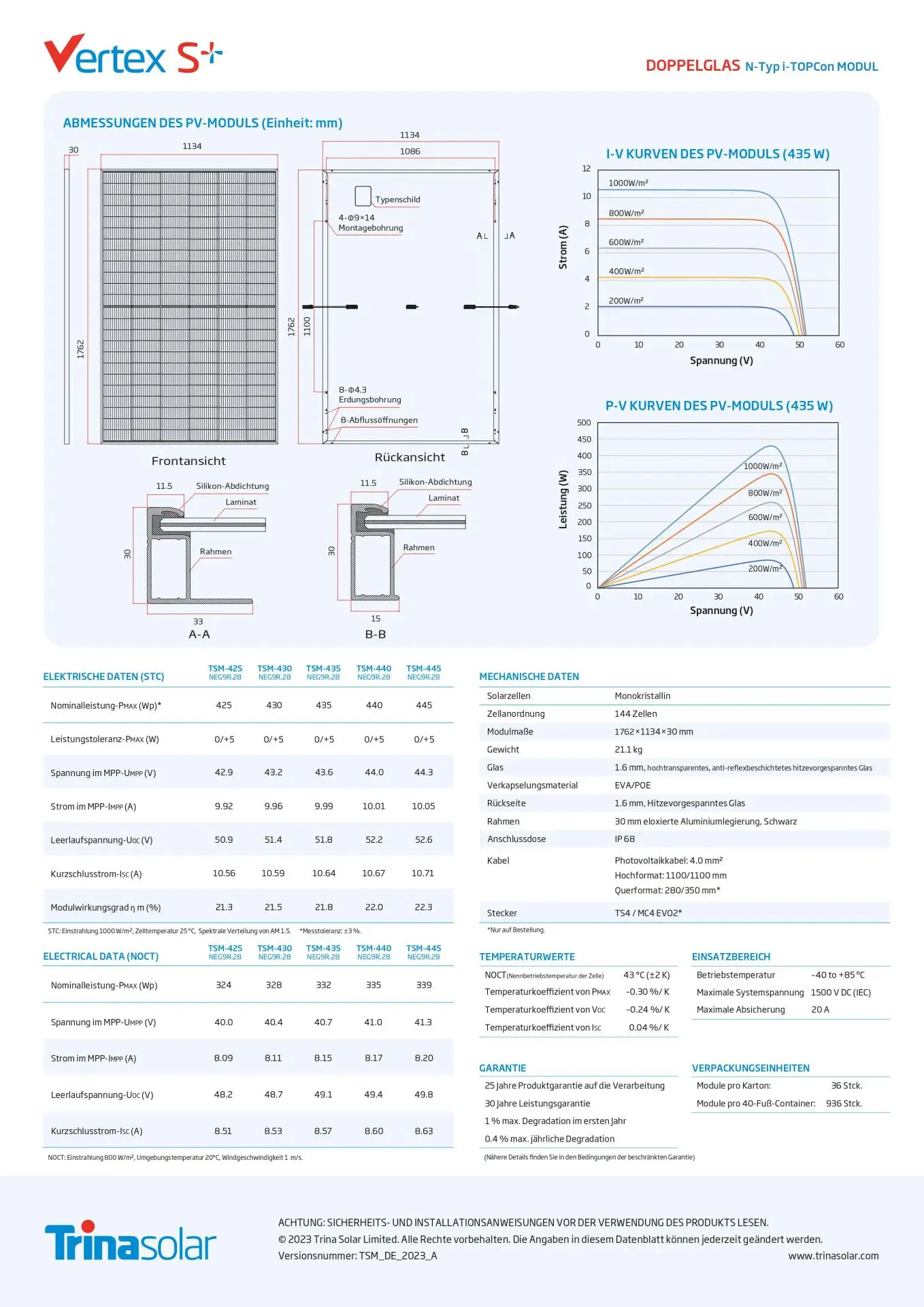

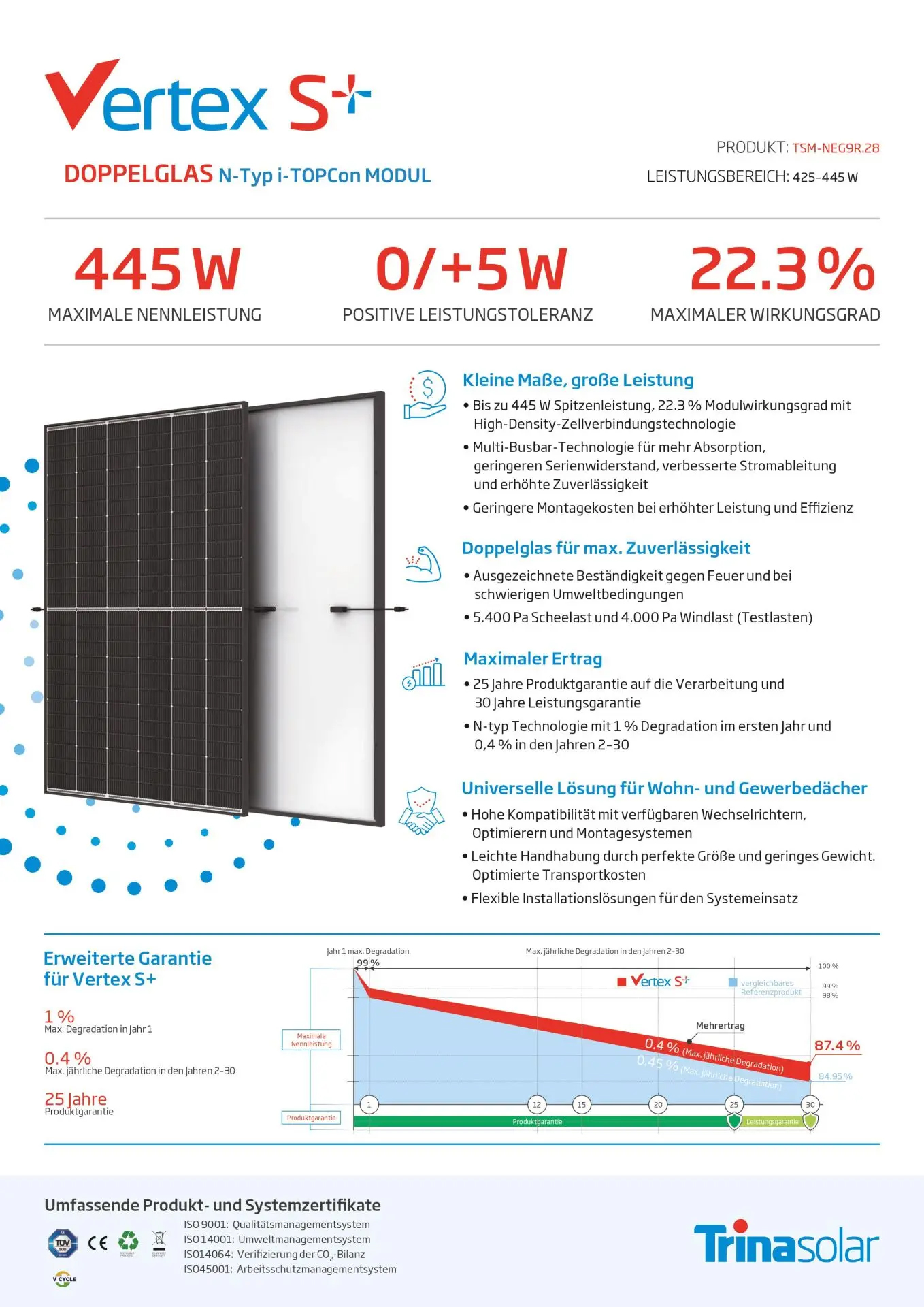

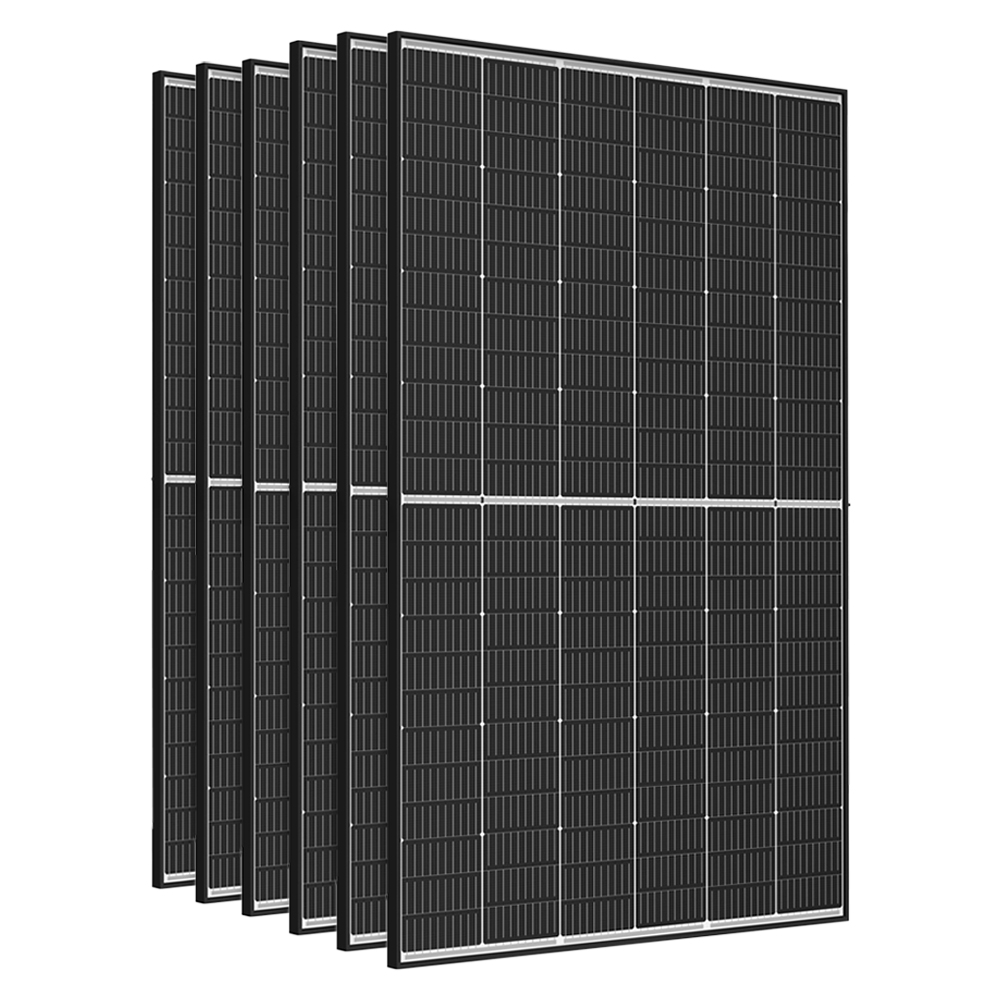

Trina Solar 445W Vertex S+ Dual-Glas N-Type TopCon

Das Trina Solar Vertex S+ (MPN: TSM-NEG9R.28) ist ein effektives Solarmodul mit einer Leistung von 445W, das monokristalline TOPCon-Zellen und Dual-Glas-Technologie verwendet. Dank der Multi-Busbar-Technologie bietet es verbesserte Absorption, niedrigen Serienwiderstand, verbesserte Stromableitung und Zuverlässigkeit. Es ist für extreme Wind- und Schneelasten von 5400 - 4000 Pa zertifiziert und verfügt über hochtransparentes, 1,6 mm dickes Glas mit Antireflexionsbeschichtung. Der Rahmen besteht aus einer 30 mm breiten, eloxierten Aluminiumlegierung

Produkthighlights des Trina Vertex S+ Modul

  • Multi-Busbar-Technologie
  • Dual-Glas-Design
  • High-Density-Zellverbindungstechnologie
  • N-Typ i-TOPCon Zelltechnologie

Technische Daten

  • Leistung (Pmax): 445 W
  • Spannung (Vmp): 44,3 V
  • Max. Strom (Imp): 10,05 A
  • Leerlaufspannung Voc): 52,6 V
  • Kurzschlussstrom (Isc): 10,71 A
  • Betriebstemperatur: -40°C - +85°C
  • Max. Systemspannung: 1500V DC
  • Max. Absicherung: 20A
  • Zellenwirkungsgrad: 22,3%
  • Anzahl Zellen: 144

MIC 2000TL-X String-Wechselrichter

Mit dem Growatt MIC 2000TL - X String-Wechselrichter (MPN: MIC 2000TL-X) bieten wir einen einphasigen Inverter, der hohe Erträge mit Benutzerfreundlichkeit vereint. Er eignet sich besonders für kleine PV-Anlagen und liefert bis zu 2000W AC-Ausgangsleistung. Verbinde ihn einfach über den MC4-Anschluss mit deiner Solaranlage und los geht's. Damit kann ein Teil des Strombedarfs kosteneffizient gedeckt werden.
Über ein optionales WLAN-Modul kann das Gerät außerdem mit der Shine-App oder -Webanwendung unterwegs überwacht und konfiguriert werden.

Der Growatt MIC-Inverter im Überblick

  • Einphasiger Betrieb
  • Maximum Power Point Tracking
  • Direkt an Photovoltaik-Module anschließen
  • Touch-Taste und OLED-Display
  • Kompaktes Design und einfache Installation
  • Optional möglich: Monitoring mit der Shine-Plattform (kostenpflichtiges Zubehör nötig)

Warum ein String-Wechselrichter?

Die Leistung von Solarmodulen ist je nach Temperatur, Einstrahlung und Verschattung unterschiedlich, was zu sogenannten Missmatching-Verlusten führen kann. Diese Verluste entstehen, sobald die Leistung eines Panels in einer Reihe geringer ausfällt, was zu einer geringeren Stromproduktion der gesamten Reihe führt. Ein String-Wechselrichter kann diese Verluste reduzieren.
Maximum Power Point Tracking: Mit der Maximum Power Point Tracking Technologie wird der bestmögliche Ertrag einer Solaranlage generiert. Der MPPT des MIC-Wechselrichters stellt dabei im Tagesverlauf das optimale Verhältnis zwischen Spannung und Stromstärke, abhängig von der Sonneneinstrahlung und der Temperatur der Solarmodule. Durch den großen MPPT-Spannungsbereich kann eine Großzahl von Solarmodulen angeschlossen werden und dieser ermöglicht eine effiziente Energieausbeute.Der Vorteil hiervon macht sich am meisten bemerkbar, wenn der Himmel teilweise bedeckt ist und die Lichtintensität sich ständig ändert.
Flexible und einfache Installation: Dank den kompakten Abmessungen und des geringen Gewichts ist der Wechselrichter schnell und einfach zu montieren und anzuschließen. Durch die integrierten MC4-Anschlüsse ist auch die Verbindung von der Solarversorgung zum Inverter in wenigen Augenblicken erledigt. Die zahlreichen Schutzfunktionen sorgen für einen sicheren und reibungslosen Betrieb der Solaranlage.

Schutzvorrichtungen

  • DC-Verpolungsschutz
  • DC-Trennschalter
  • DC- / AC-Überspannungsableiter: Typ III
  • Isolationswiderstandserkennung
  • Erdschluss-, Netz- und Fehlerstromüberwachung
  • AC-Kurzschlussschutz
  • Inselnetzerkennung
  • AFCI-Schutz

Technische Daten

  • max. PV-Leistung: 2800W
  • max. Eingangsspannung: 500V
  • Start-Spannung: 50V
  • Nominale DC-Spannung: 360V
  • MPPT-Spannungsbereich: 50V-500V
  • AC-Nennleistung: 2000W
  • AC-Nennspannung: 230V
  • Max. Wirkungsgrad: 97,4%
  • Betriebstemperaturbereich: -25°C - +60°C
  • Schutzklasse: IP65
  • Gewicht: 6kg
  • Abmessungen (H/B/T): 274 x 254 x 138 mm

SPM-E Stromzähler

Der SPM-E Stromzähler von Growatt ist eine 1-phasige Komplettlösung für Netzexportbegrenzungen und Eigenverbrauchsüberwachung, deren Daten über ein LCD-Display abgelesen werden kann. Er zeichnet sich durch eine hohe Messgenauigkeit und einfache Installation durch Plug and Play aus. Mit RS485-Kommunikation und direkten Anschlüssen, ist der Stromzähler mit sehr vielen Wechselrichtern von Growatt kompatibel

  • Schnelle Plug-and-Play Installation
  • Präzise Messung des aktuellen Verbrauchs
  • Für einphasige Systeme
  • Unterstützt Zero-Export Funktion mit Growatt Invertern

Technische Daten

  • Abmessungen: 36 x 99 x 63 mm
  • Gewicht: 223 g
  • Betriebstemperaturbereich: -25°C - +55°C
  • Lagertemperaturbereich: -40°C - +70°C
  • Schutzart: IP51
  • Stromtyp: 1P2W
  • Eingangsspannung: 184 - 276V AC
  • Frequenz: 50/60 Hz
  • Max. Strom: 100 A
  • Kommunikation: RS485

ShineWiLan-X2

Der Growatt ShineWiLan-X2 ist ein intelligenter Datenlogger, der Growatt Wechselrichter über WLAN, LAN oder Bluetooth mit dem Internet verbindet. Er ermöglicht eine einfache und zuverlässige Überwachung der Energieproduktion in Echtzeit – bequem über die ShinePhone-App oder den ShineServer. So behältst du jederzeit den Überblick über die Leistung deiner Photovoltaikanlage, erkennst frühzeitig Störungen und kannst die Effizienz deiner Solaranlage optimieren.

Der Shine WiLan-X2 im Überblick

  • Speicher für bis zu 1 Monat an Daten
  • Unterbrechungspunktübertragung
  • Firmware-Upgrade-Funktion
  • LED-Anzeige
  • Plug-and-Play

Growatt Überwachungsplattform

Mit dem ShineWiLan-X2 Datenlogger kann die Growatt Monitoring-Plattform genutzt werden. Diese ist als Smartphone-App (für iOS und Android), als auch in einer Webversion verfügbar. Die Nutzung der Plattform ist kostenfrei. Über Shine können alle Growatt-Produkte, die in Besitz sind, konfiguriert und überwacht werden. Dafür werden Speicherdaten über einem Monat hinweg festgehalten. Bei kabelloser Kommunikation spielt der Datenschutz eine große Rolle, sodass diese Informationen verschlüsselt werden können.

Technische Daten

  • Nennspannung: 5V
  • Nennstrom: 500mA
  • Datenübertragungsintervall: 5min
  • Datenschnittstelle: USB
  • Abmessungen: 47 x 152 x 28 mm
  • Gewicht: 94 g
  • Schutzklasse: IP65

Passende Befestigungs-Systeme

Je nach Situation vor Ort können wir folgende Montagesysteme empfehlen:

  • Balkongeländer: mit passenden C-Haken
  • Flachdach: Neigungswinkel 10° - 60°
  • Biberschwanzdach: mit Biberschwanz-Dachhaken
  • Ziegeldach: mit 3-fach verstellbaren Dachhaken
  • Wellethernit- und Blechdach: mit Edelstahl-Stockschrauben
Growatt_ShineWiLan_X2_Benutzerhandbuch_DE_202412.pdf Download
Growatt_ShineWiLan-X2_CE_EMC.pdf Download
MIC 600-3300TL-X User Manual EN 202112.pdf Download
MIC 750-3300TL-X Quick Guide EN202201.pdf Download
MIC 600-3300TL-X VDE0126.pdf Download
MIC 750-3300TL-X VDE4105 I.pdf Download
MIC 600~3300TL-X_Datenblatt.pdf Download
Growatt_Shine_WiLan_X2_Datenblatt.pdf Download
Trina_Vertex-S-TSM-NEG9R-28_Datenblatt.pdf Download
Longi_Installation_Manual.pdf Download
Growatt_Smart-Meter_Quick Guide.pdf Download
Growatt_Smart-Meter_Datasheet.pdf Download
Growatt_ShineWiLan_X2_Schnellanleitung_DE_202412.pdf Download
MIC 600-3300TL-X CE LVD.pdf Download
MIC 600-3300TL-X CE EMC.pdf Download
Display: OLED Display
Frequenzbereich: 50 Hz / 60 Hz
Gewicht: 146 kg
Hersteller: Offgridtec
Kategoriename: Direkteinspeisung
Kurzschlussstrom (ISC): 10,71 A
Leerlaufspannung (VOC): 52,6 V
Leistung (PMAX): 445W
Luftfeuchtigkeit: max. 100%
Max. Systemspannung: DC 1500V (IEC/UL)
Max. Wirkungsgrad: 97,4%
Modulspannung (VMP) : 44,3 V
Nennausgangsspannung: 230 V
Zellenwirkungsgrad: 22,3%
Zelltyp: monokristallin
ean: 4262397636835
max. Strom (IMP): 10,05 A
