Konfektioniertes, 2m langes Ethernet-Kabel IP65 von AEconversion (16-05-500236-1), zur Verbindung von AEconversion Micro-Invertern untereinander. In Systemen, die mittels RS485 Kommunikationsnetz und entsprechenden Datenloggern überwacht und analysiert werden sollen. Das Ethernet Kabel wird Plug & Play geliefert, also sofort einsatzbereit, ohne dass Sie selbst mit entsprechenden Werkzeugen Hand anlegen müssten. Merkmale des AEconversion 2m Ethernet Kabel RS485 für AEconversion Systeme die auf RS485 basieren zur Verbindung der Micro-Inverter untereinander 2m Ethernet Kabel IP65 Lieferumfang: 1x AEconversion 16-05-500236-1 2m Ethernet-Kabel IP65 für RS485 Kommunikationsports 1x Bedienungsanleitung

Das LCD digital A.C Meter von AEconversion (MPN 11-05-500427-1) ist ein kWh Messgerät zur einfach Montage auf einer DIN-Hutschiene. Dieser kWh-Meter gehört zu der höchsten Genauigkeitsklasse 1. Befestigung erfolgt an einer DIN-Hutschiene, wie Sie in jeder Unterverteilung oder im Zählerschrank zu finden ist. Einbaubreite: 1 TE. LED-Impuls- Anzeige. Ü1 ideal um den eingespeisten Strom aus unseren Mini-PV Systemen zu zählen sehr einfache und schnelle Montage Datenanzeige über LED-Impuls Display Hinweise: Dieses Bauteil sollte nur von einer fachlich geeigneten Person installiert werden. Lieferumfang: 1x AEconversion 11-05-500427-1 LCD digitalAC-Meter 1x Bedienungsanleitung

Der RJ45 / RS485-Terminierungsstecker von AEconversion (MPN 14-05-500422-1) wird benötigt, wenn Sie die RS485 Kommunikationsports an den Micro-Invertern von AEconversion benutzen wollen. Der nicht benutzte RS485 Port muss mit diesem Terminierungsstecker bestückt werden. Benutzung des RS485 Terminierungsstecker RJ45 IP67 Bei der Verbindung von 1 Micro-Inverter mit einem Überwachungsgerät muss der unbenutzte Kommunikationsport mit dem Terminierungsstecker besetzt werden um das Netz zu schließen. Andernfalls funktioniert das RS385 System nicht. Das gleiche gilt, wenn Sie mehrere Micro-Inverter an einem Kommunikationsstrang betreiben wollen. In diesem Fall werden alle Micro-Inverter untereinander verbunden und beim letzten Inverter bleibt ein RS486 Port frei. Dieser wäre dann ebenfalls mit dem Terminierungsstecker zu belegen. Lieferumfang: 1x AEconversion 14-05-500422-1 RJ45 / RS485-Terminierungsstecker 1x Bedienungsanleitung

Der RJ45-Steckverbinder VS-08-RJ45-5-Q/ IP67-BK von AEconversion (MPN 51-05-500008-1) wird benötigt um ein RS485 Kommunikations-Netz aufzubauen. Es können sowohl die Inverter untereinander verbunden werden, als auch der Inverter mit dem mit einem entsprechenden Überwachungsgerät wie dem AEDL-LAN Datenlogger oder der AEDL-UH Version, beide ebenfalls von AEconversion. Eigenschaften des RJ45-Steckverbinder VS-08-RJ45-5-Q/IP67-BK RJ45 Steckverbinder (IP67, CAT5e, 8-polig) zur Verbindung der Inverter mit Kabel untereinander 8-polig, mit QUICKON-Schnellanschlusstechnik für 1-drähtige und 7-drähtige Adern, AWG 26- 22 für Kabeldurchmesser 5,0 mm - 8,0 mm zur Verbindung der Micro-Inverter untereinander oder zum Anschluss eines Micro-Inverters an ein kompatibles System-Überwachungsgerät Lieferumfang: 1x AEconversion 51-05-500008-1 RJ45-Steckverbinder VS-08-RJ45-5-Q/ IP67-BK

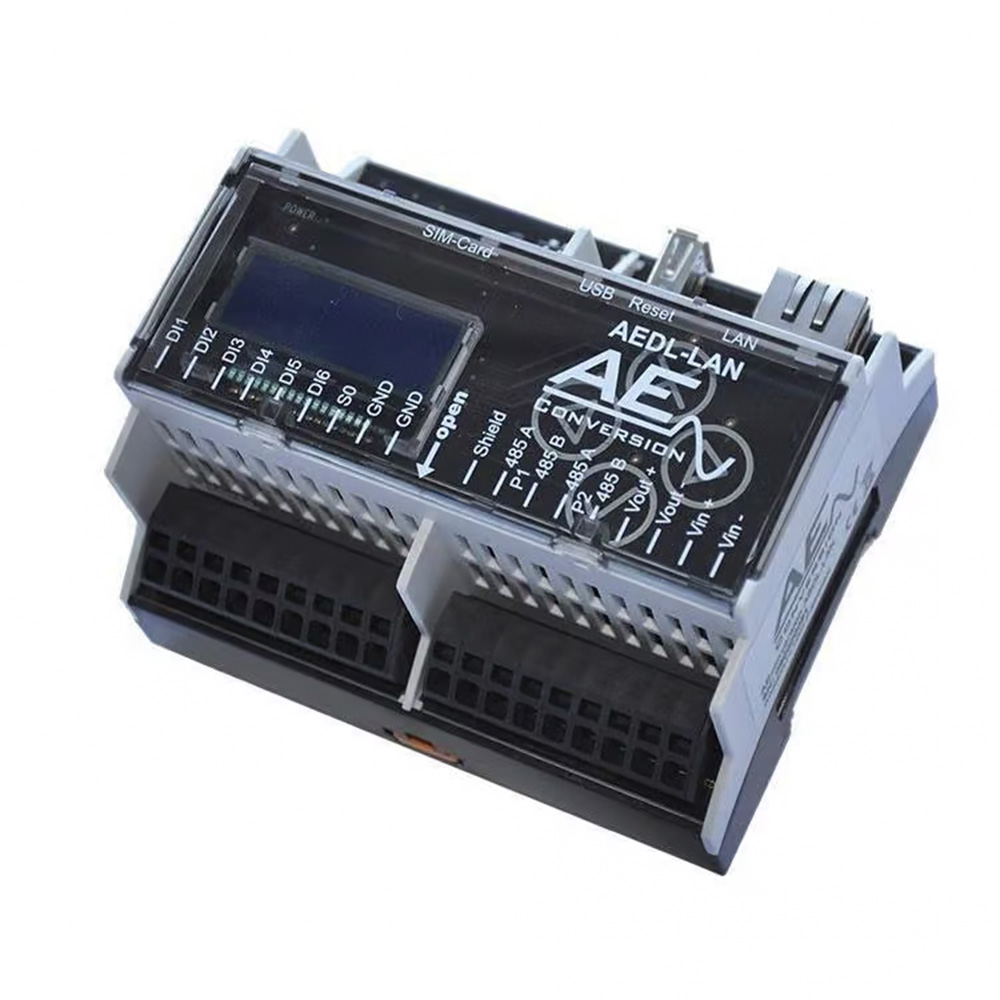

Der webbasierte Datenlogger AEDL-LAN von AEconversion (11-05-500363-1) ermöglicht eine komfortable und umfassende Anlagenüberwachung. Mittels Ethernet Verbindung sind die Daten der PV-Anlage über einen integrierten Web-Server am PC abrufbar und wird via Standard Internet Browser dargestellt. Die Leistung der einzelnen Inverter kann jederzeit überprüft werden. Leistungsmerkmale des AEDL-LAN integrierter Webserver mit Webinterface zum einfachen auswerten der Daten USB-Schnittstelle zur Datensicherung empfohlen für den Überwachungs- und Analyseeinsatz in Powerline-Konfigurationen oder RS485-Systemen vermeidet Ertragsverluste durch eine frühzeitige Problemerkennung und schnelle Lokalisierung des Problems einfache Konfiguration und Darstellung der aktuellen Messwerte dienen ein LC-Display und vier kapazitive Tasten Technologie des Web-Datenlogger Der AEconversion Datenlogger AEDL-LAN kann über drei RS485- Schnittstellen Messwerte von externen Messwandlern erfassen und speichern. Weiterhin verfügt der Datenlogger über eine Ethernet- Schnittstelle zur Konfiguration über den integrierten Web-Server, sowie eine Speichererweiterung und einen Anschluss von Sensoren oder Erweiterungen. Zur einfachen Konfiguration und Darstellung der aktuellen Messwerte dienen ein LC-Display und vier Tastfelder. Werden Micro-Wechselrichter mit RS485 Kommunikation eingesetzt, kann der AEDL-LAN Datenlogger direkt an den Wechselrichtern angeschlossen werden. Bei Micro-Wechselrichtern mit Powerline Kommunikation wird der AEDL-LAN Datenlogger mit dem hinzugeschalteten Powerline Gateway verbunden. sonstige technische Merkmale Produktdetails Speicher: Datenspeicher 1GB (optional 2 ... 4Gb) Mess- Speicherrhythmus: 1 Sekunden - 24 Stunden Betriebsspannung: 10 ... 36 VDC extern Leistungsaufnahme: ca. 1W ohne Erweiterungsmodul Anzeige: LC- Display 128 x 32 Pixel Gehäusematerial: Kunststoff Schutzart: IP 20 nach DIN 40 050-9/5.93 Abmessungen (L/B/H): 107 x 90 x 60 mm Anschlussschnittstellen 3x RS-485 1x Ethernet 8x digital Eingänge 1x USB- Host Lieferumfang: 1x AEconversion 11-05-500363-1AEDL-LAN Web-Datenlogger 1x Bedienungsanleitung

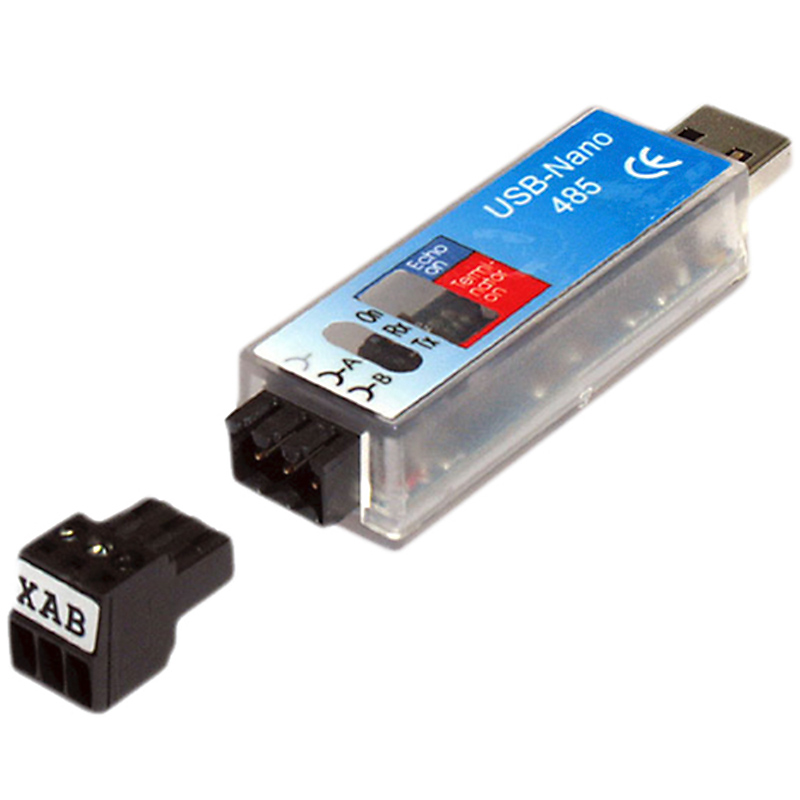

Der USB-RS485 Schnittstellenkonverter von AEconversion (MPN 17-05-500026-1) wandelt die RS485-Verbindung in einen USB Anschluss so um, dass Sie zur Visualisierung auf einem PC verwendet werden können. So können Sie die Daten aus Ihren Micro-Wechselrichtern bequem und kostengünstig auf einem PC oder Notebook analysieren. Benutzung des USB-RS485 Schnittstellenkonverter Das Gerät wird direkt oder per USB-Verlängerungskabei an den PC angesteckt. Danach leuchtet die gelbe Power-LED. Bei der ersten Nutzung muss der Treiber von CD installiert werden. Technologie des USB-RS485 Interface Adapters Der USB-RS485 Interface Adapter stellt die kostengünstigste Version der Anlagenüberwachung dar. Ohne viel Aufwand wird das Micro-Wechselrichter System mit Hilfe des Adapters an einem Computer angeschlossen. Bei bestehender Verbindung mit einem Computer können die Anlagendaten der Photovoltaikanlage mit Hilfe der Auswertesoftware AEsolar aufgezeichnet und dargestellt werden. Werden RS485 Micro-Wechselrichter eingesetzt, so kann der RS485-USB Adapter direkt an den Wechselrichtern angeschlossen werden. Ist das System mit Powerline Micro-Wechselrichtern ausgestattet, so wird der RS485-USB Adapter mit dem hinzugeschalteten Powerline Gateway verbunden. Der Interface-Adapter bietet Status-LEDs für die Visualisierung von Senden, Empfangen und Power, welches die Fehlersuche erleichtert. Die mitgelieferte steckbare Schraubklemme garantiert einen einfachen und flexiblen Anschluss vom RS485-Bus. Lieferumfang: 1x AEconversion 17-05-500026-1 USB-RS485 Schnittstellenkonverter 1x Bedienungsanleitung

Das moderne Regelsystem CO3 von AEconversion (MPN 11-05-500389-1) wurde entwickelt um den Eigenverbrauch in Photovoltaik-Systemen zu optimieren. CO steht dabei für „Self-Consumption-Optimizer“ und die 3, für die 3 in das Regelgerät integrierten Hauptfunktionen: Eigenverbrauchsoptimierung, Einspeisemanagement und Data-Logging. Die Kombination des AEDL-UH AEconversion Datenloggers und eines externen Verbrauchszählers (Energie Messgerät zum CO3 System garantiert eine optimale Nutzung des selbst erzeugten Stroms. Der eigene Stromverbrauch wird erfasst und auf dem Datenlogger gespeichert. Vorteile des CO3 Regelsystems Nutzung des selbst produzierten Stromes Eigenstromverbrauchsoptimierung Smartmetering Erfassung des Stromverbrauchs Keine Einspeisung ins Stromnetz des Energieversorgers oder 70 % Regelung am Einspeisepunkt möglich Programmierbarer, leistungsabhängiger Relaiskontakt Hauptfunktionen des CO3 Regelsystems Das Regelsystem CO3 (Self-Consumption-Optimizer), vereint 3 Funktionen: Eigenverbrauchsmanagement Einspeisungsmanagement Data-Logging Vorteile des CO3 Regelsystems maximaler Eigenverbrauch bei hoher Flexibilität Die Einspeisung ins Stromnetz des Energieversorgers kann vollständig unterbunden werden oder alternativ auf 70% Einspeisung am Einspeisepunkt eingestellt werden. Eine Konfiguration über einen Rundsteuerempfänger nach EEG ist ebenfalls möglich. Der AEconversion Datenlogger stellt eine Schnittstelle zum Netz zur Verfügung und dient als Verbindung der Kommunikationsschnittstellen Powerline und RS485 bei Betrieb mit den Micro-Wechselrichtern INV250-45 / INV350-60 / INV350-90 / INV500-90. Der Datenlogger speichert die aktuelle Leistung, laufende Erträge, den Mittelwert des Verbrauchs und bei Bedarf weitere Betriebsdaten der angeschlossenen Wechselrichter. Lieferumfang: 1x AEconversion 11-05-500389-1Regelsystem CO3 1x Bedienungsanleitung

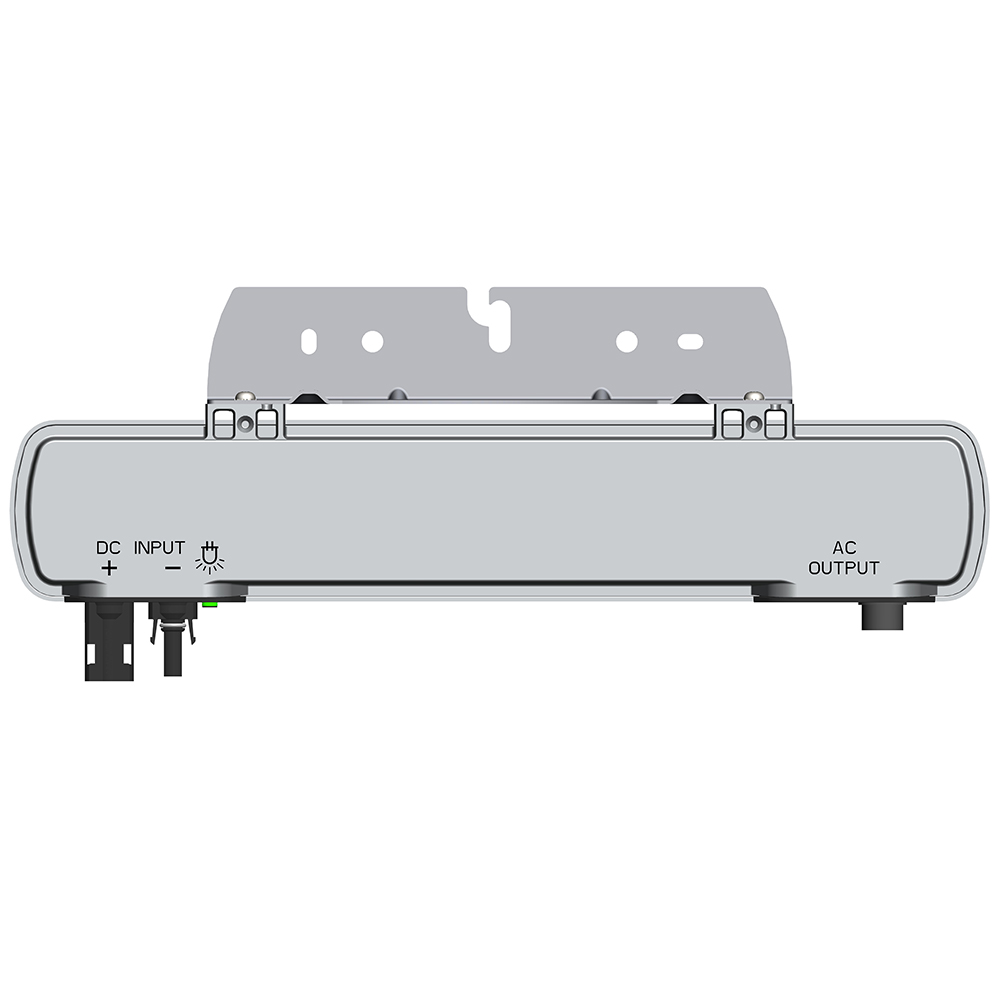

Der INV315-50 von AEconversion (MPN 11-05-600012-XX) ist ein leistungsstarker 315W Mikrowechselrichter, der die gewonnene Energie aus Ihren Solarmodulen dirket in netzkonformen 230V Wechselstrom umwandelt. Dafür wird der Mikro-Wechselrichter direkt mit einem Photovoltaikmodul verschaltet. Dies ermöglicht die optimale Ausnutzung der Sonnenenergie. Der INV315-50 kann mit einer maximalen Eingangsleistung von 315W sowie einer maximalen PV-Eingangsspannung von 50V arbeiten und verfügt über den wichtigen integrierten NA-Schutz nach VDE AR-N-4105. Leistungsmerkmale des INV313-50 Geringe Systemkosten, da einzelne DC-Komponenten und eine komplizierte System- und Schattenplanung unnötig werden Integrierter NA-Schutz nach VDE AR-N-4105 Höhere Erträge durch modulbasiertes MPP-Tracking Vielfältige Anwendungsgebiete sowohl bei netzgekoppelten Anlagen, als auch bei autarken Systemen bei einfacher Installation Breiter MPP-Tracking Bereich erhöht den Systemwirkungsgrad Hohe Modulkompatibilität Anzeige der Batterie-Ladephasen Spannungs- und Ladestrom-Anzeigen Integrierte Freischalteinrichtung nach VDE AR-N-4105 Die zusätzliche Installation einer externen Abschalteinrichtung wird durch den Einsatz von AEconversion Micro-Wechselrichtern unnötig, da die gesetzlich vorgeschriebene Freischalteinrichtung nach VDE AR-N-4105 bereits integriert ist. In PV-Systemen mit Micro-Wechselrichter von AEconversion, können die Komponenten- und Installationskosten um bis zu 15% reduziert werden. DC-Komponenten, wie DC-Anschlusskästen oder DC-Trennschalter werden unnötig. System- und Schattenplanung wie für String-Anlagen werden eliminiert und die einfache und schnelle Installation durch das „Plug-and-Play“-System senken weiter die Investitionskosten. Das kostengünstige Überwachungs- und Systemzubehör macht das AEconversion System zu einer wirtschaftlichen Anlage. AC-Kabel ist nicht im Lieferumfang enthalten. Micro-Wechselrichter für die PV-Anlage Der Micro-Wechselrichter wird direkt hinter ein oder zwei Module geschaltet und wandelt den gewonnenen Gleichstrom in netzkonformen Wechselstrom um. Die individuelle Konvertierung an jedem einzelnen Modul ermöglicht, dass die Sonnenenergie optimal ausgenutzt wird. Bei Anlagen mit Micro-Wechselrichtern arbeiten die Module unabhängig voneinander und garantieren den höchsten Ertrag. Indem „Maximum Power Point Tracking“ (MPPT) auf modularer Ebene durchgeführt wird, kann jeder Wechselrichter die höchstmögliche Leistung aus jedem Modul ernten und gleichzeitig die Auswirkung von Verschattung und Modulfehlanpassung auf ein Minimum reduzieren. Technische Daten Max. Eingangsleistung: 315W Empfohlene PV-Modulleistung: 290W-340W Max. DC-Spannung: 50V Max. Dc-Strom: 9,5A AC-Nennleistung: 300W AC-Nennspannung: 230V DC-Stecker: H4 (MC-4 kompatibel) Gehäuse Schutzart: IP65 & NEMA4 Abmessungen: 390 x 100 x 30 mm Gewicht: 0,8 kg Kommunikation: smart RF 2.4GHz ENS integriert nach VDE AR-N 4105 Lieferumfang: 1x AEconversion Mikrowechselrichter INV315-50 (11-05-600012-XX) 1x Bedienungsanleitung

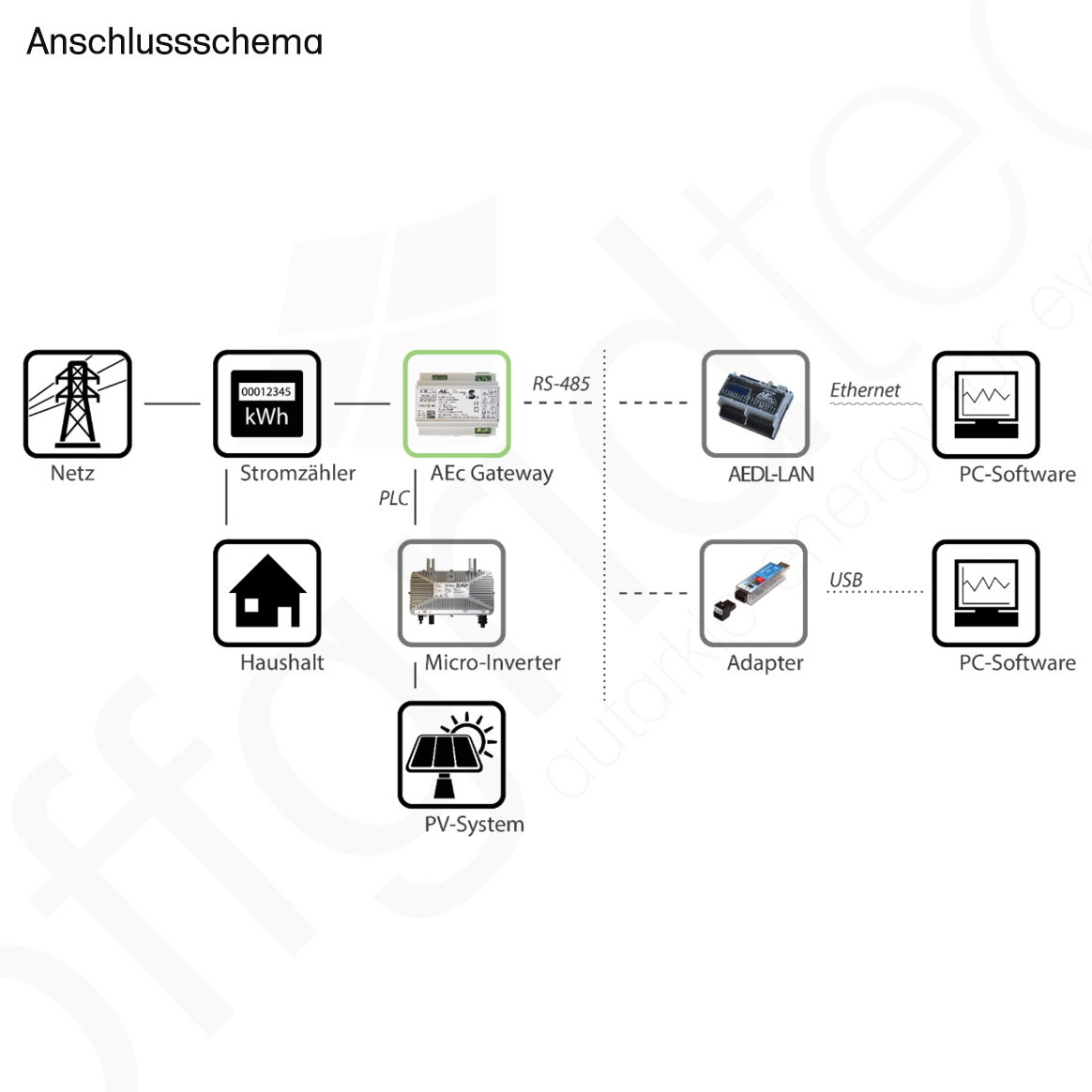

Das Powerline (PLC) Gateway von AEconversion (MPN 11-05-500253-1) dient als Konverter zwischen Powerline Kommunikation und RS485 Kommunikation und stellt zudem die Verbindung zwischen Wechselrichter und dem Versorgungsnetz her. Um eine Anlagenüberwachung zu ermöglichen, kann ein USB-RS485-Schnittstellenadapter oder Datenlogger in Kombination mit dem Gateway verwendet werden. So können die Systemdaten mit Hilfe der Überwachungssoftware AEsolar auf einem Computer visualisiert werden. wichtige Merkmale des PLC Gateway Schnittstelle zwischen dem AC-Netz mit aufmodulierten Powerline-Daten und dem RS485-Bussystem kann bis zu 16A Wechselstrom von den Micro-Wechselrichtern zur Unterverteilung durchleiten bietet einen zuverlässigen Sperrfilter um die Kommunikation gegen Störungen von außen abzuschirmen Anlagenüberwachung mit Powerline (PLC) Gateway Das Gateway bildet die Schnittstelle zwischen dem AC-Netz mit aufmodulierten Powerline-Daten und dem RS485-Bussystem. Das Powerline Gateway kann bis zu 16A Wechselstrom von den Micro-Wechselrichtern zur Unterverteilung durchleiten. Es bietet einen zuverlässigen Sperrfilter um die Kommunikation gegen Störungen von außen abzuschirmen. Die Daten werden am RS485-Port bereitgestellt. Die Gateways können am RS485-Bus parallel geschaltet werden um alle Micro-Wechselrichter mit einer zentralen Überwachungseinrichtung, z.B. AEconversion Datenlogger, zu verbinden. weitere technische Merkmale Produktdetails Nom. AC Spannung: 230 V, Nom. AC Spannungsbereich: 184 V ... 264 V AC Strom: 10 mA, AC Frequenz: 50 Hz / 60 Hz, Max. Strom: 16 A Abmessungen 100 mm x 65 mm x 90 mm (B x T x H) Schutzklasse: IP 20 Class I nach DIN EN60529 Sicherheitsstandard: Safety Class II Produktsicherheit: IEC 60950 EMC: FFC Part 15 Class B / EN 61000-6-2 / EN 61000-6-3 Anschlussschnittstellen 1x Powerline Gateway RS485 Lieferumfang: 1x AEconversion 11-05-500253-1 Powerline (PLC) Gateway 1x Bedienungsanleitung

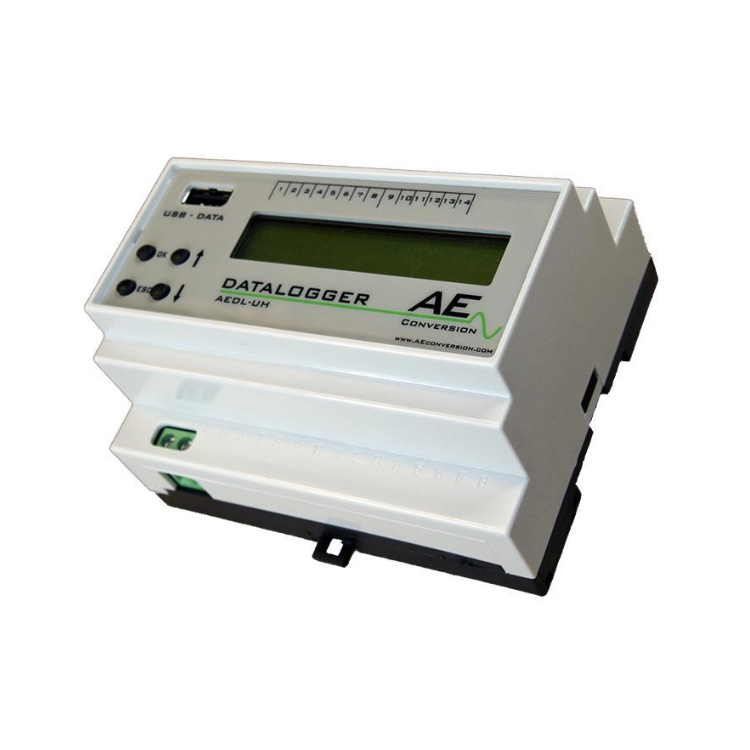

Der Datenlogger AEDL-UH von AEconversion (MPN 11-05-500285-1) ermöglicht eine kosteneffiziente und umfassende Überwachung der PV-Anlage. Der Datenlogger stellt die Verbindung zwischen den Wechselrichter und dem Versorgungsnetz und speichert die Daten der Photovoltaikanlage. Der Datenlogger stellt die Verbindung zwischen Wechselrichter (RS485 oder PLC) und dem Versorgungsnetz und speichert die Daten der PV-Anlage. Der AEconversion Datenlogger kann bis zu 50 Micro-Wechselrichter überwachen und speichert alle Betriebsdaten bis zu 2 Jahre. Die Abfrageintervalle können im Bereich von 1 Minute bis 60 Minuten individuell eingestellt werden. Die abgefragten und gespeicherten Daten sind: aktuelle Leistung, aktueller Ertrag, Status. Die Anzeige erfolgt auf einem 2x16-Zeichen LC-Display mit Hintergrundbeleuchtung. Der AEDL-UH kann sowohl mit RS485 als auch mit Powerline Micro-Wechselrichtern direkt verbunden werden. Die Anlagendaten können auf einen USB-Speicherstick zwischengespeichert und dann auf einem Computer mit Hilfe der Überwachungssoftware AEsolar ausgewertet werden. Leistungsmerkmale des AEDL-LAN Schnittstelle zwischen Stromnetz und Wechselrichter (RS485 oder PLC) empfohlen für den Überwachungs- und Analyseeinsatz in Powerline-Konfigurationen oder RS485-Systemen vermeidet Ertragsverluste durch eine frühzeitige Problemerkennung und schnelle Lokalisierung des Problems einfache Konfiguration und Darstellung der aktuellen Messwerte dienen ein LC-Display und vier kapazitive Tasten sonstige technische Merkmale Produktdetails Nom. AC Spannung: 230 V, Nom. AC Spannungsbereich: 184 V ... 264 V AC Strom: 25 mA, AC Frequenz: 50 Hz / 60 Hz, max. Strom: 16 A Produktsicherheit: IEC 60950 Sicherheitsstandards: Safety Class II EMC: FFC Part 15 Class B / EN 61000-6-2 / EN 61000-6-3 Schutzklasse: IP 20 Class I nach DIN EN60529 Abmessungen 100 mm x 65 mm x 90 mm (B x T x H) Anschlussschnittstellen 3x RS-485 RS485 PLC USB Speicher Lieferumfang: 1x AEconversion 11-05-500253-1AEDL-UH Web-Datenlogger 1x Bedienungsanleitung

Der INV250-45-EU PLC von AEconversion (11-05-500293-01) ist ein leistungsstarker 250 W Mikrowechselrichter, der die gewonnene Energie aus Ihren Solarmodulen direkt in netzkonformen 230V Wechselstrom umwandelt. Dafür wird der Micro-Wechselrichter direkt mit einem Photovoltaikmodul verschaltet. Dies ermöglicht die optimale Ausnutzung der Sonnenenergie. Der INV250-45-EU kann mit einer maximalen PV-Eingangsspannung von 45V arbeiten. Er verfügt über den wichtigen, integrierten NA-Schutz nach VDE AR-N-4105 Photovoltaikmodule die mit AEconversion Micro-Wechselrichtern ausgestattet sind arbeiten unabhängig voneinander. Ein Micro-Wechselrichter wird direkt hinter ein oder zwei PV-Module geschaltet und wandelt den gewonnenen Gleichstrom in netzkonformen Wechselstrom um. Das „Maximum Power Point Tracking“ (MPPT) wird auf modularer Ebene durchgeführt und senkt somit die negativen Auswirkungen von Schattenbildung und Modul-Fehlanpassungen auf ein Minimum. Leistungsmerkmale des INV250-45-EU PLC Geringe Systemkosten, da einzelne DC-Komponenten und eine komplizierte System- und Schattenplanung unnötig werden max. PV Leistung 250W, max. DC Spannung 45V, max. DC Strom 11A integrierter NA Schutz nach VDE AR-N-4105, Frequenz 50 Hz, Schutzgrad: IP65 auf PLC basierende Systemkommunikation Höhere Erträge durch modulbasiertes MPP-Tracking Vielfältige Anwendungsgebiete sowohl bei netzgekoppelten Anlagen, als auch bei autarken Systemen bei einfachster Installation Breiter MPP-Tracking Bereich erhöht den Systemwirkungsgrad Hohe Modulkompatibilität Anzeige der Batterie-Ladephasen Spannungs- und Ladestrom-Anzeigen integrierte Freischalteinrichtung nach VDE AR-N 4105 Die zusätzliche Installation einer externen Abschalteinrichtung wird durch den Einsatz von AEconversion Micro-Wechselrichtern unnötig, da die gesetzlich vorgeschriebene Freischalteinrichtung nach VDE-AR-N 4105 bereits integriert ist. In Micro-Wechselrichter PV-Systemen von AEconversion, können die Komponenten- und Installationskosten um bis zu 15% reduziert werden. DC- Komponenten, wie DC-Anschlusskästen oder DC-Trennschalter werden unnötig. System- und Schattenplanung wie für String-Anlagen werden eliminiert und die einfache und schnelle Installation durch das „plug-and-play“-System senken weiter die Investitionskosten. Das kostengünstige Überwachungs- und Systemzubehör macht das AEconversion System zu einer wirtschaftlichen Anlage. Systemaufbau mit PLC Micro-Wechselrichtern von AEconversion AEconversion bietet alle nötigen Komponenten einer effektiven Photovoltaikanlage, inklusive Micro-Wechselrichter mit Powerline Kommunikation, kosteneffiziente Überwachungsgeräte und weiteres Zubehör. Das Powerline System besteht aus Micro-Wechselrichtern mit integrierter Powerline Kommunikation, die jeweils an ein oder zwei Modulen angeschlossen werden. H4-PV Stecker können eingesetzt werden, wenn die PV-Module nicht mit kompatiblen PV-Steckverbindern ausgestattet sind. PV-Abzweigstecker werden eingesetzt, wenn Micro-Wechselrichter parallel an zwei Module angeschlossen werden. Mit Hilfe der AC-Verkabelung und AC-Verteilerblöcken werden die Micro-Wechselrichter untereinander und zum Netz verbunden. Alle offenen AC-Verbindungen müssen mit einem Verschlussstück abgedichtet werden. AC-Kabel ist nicht im Lieferumfang enthalten. Zur Überwachung der Anlage gibt es drei Hauptmöglichkeiten: (1) webbasierter Datenlogger AEDL-LAN in Verbindung mit einem Powerline Gateway, (2) Datenlogger AEDL-UH oder (3) Powerline Gateway in Verbindung mit einem USB-PLC Schnittstellenkonverter. Lieferumfang: 1x AEconversion 11-05-500293-01 INV250-45EU PLC 1x Bedienungsanleitung und Datenblatt
