Solaranlagen Direkteinspeisung
3 Ergebnisse
Sortierung
4-01-017695

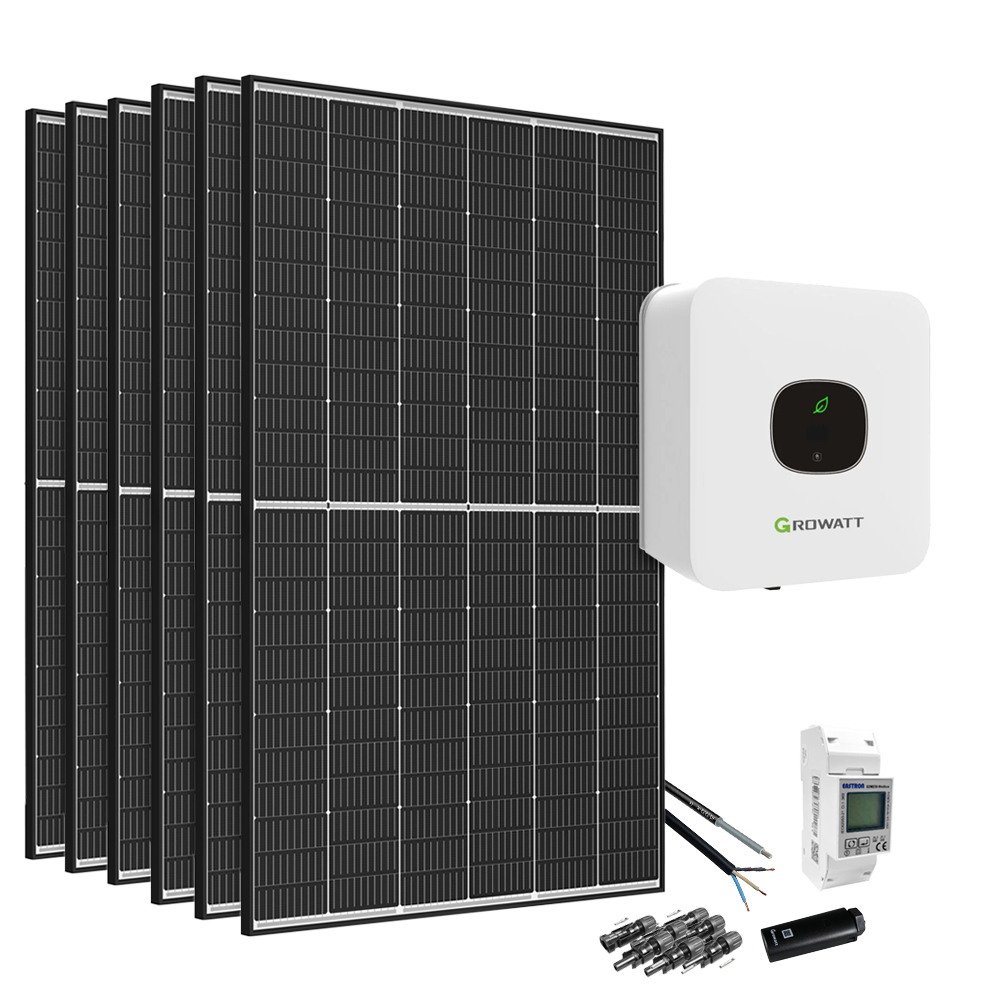

2,58kW Direkteinspeisung Solaranlage Longi Solarmodul - Growatt MIC-2000 TL-X Wifi
Mit diesem 2,58kW starken Komplettsystem von Offgridtec hast du die Möglichkeit deine generierte Solarenergie direkt in das öffentliche Netz einzuspeisen und deine Gesamtausgaben für Strom deutlich zu senken. Das System beinhaltet sechs monokristalline Solarmodule von Longi mit jeweils 430W, den 1-phasigen String-Wechselrichter MIC-2000 mit WiFi-Überwachungsmodul von Growatt, einen 100A Stromzähler, sowie alle notwendigen Komponenten, um das System anzuschließen.
Bei Bedarf kann die Anlage problemlos am Balkongeländer oder Dach montiert werden. Das Set ist speziell für die nebeneinander Montage der Module konzipiert.
Installationshinweis: Bei diesem nicht steckerfertigen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachten Sie die Gebrauchsanweisung!
Solarmodule mit Super-Multi-Busbar-Technologie
Wechselrichter mit AFCI-Schutz
WiFi-Datenlogger
Wie funktioniert eine Netzeinspeisung?
Die Netzeinspeisung ist ein Prozess, bei dem der erzeugte Strom direkt vom Solarmodul und dem passenden Wechselrichter in das öffentliche Stromnetz eingespeist wird. Der Wechselrichter wird idealerweise in der Nähe der Solarmodule angebracht und mit dem Solar-Steckverbinder an das Solarmodul angeschlossen. Es ist unabhängig von der Anlagengröße erforderlich, die Solaranlage gemäß den gesetzlichen Vorgaben beim Marktstammdatenregister anzumelden.
Das Komplettsystem enthält:
6x Longi Hi-Mo-6 430W Solarmodul LR5-54HTH BlackFrame
1x Growatt MIC 2000TL-X String-Wechselrichter PV 2000W 1-phasig
1x Growatt SPM-E Stromzähler 1-phasig 100A Smart Meter
1x Growatt Shine WiFi-X Datenlogger
3x MC4 Stecker Paar - Buchse + Stecker 4-6mm² Typ 4 PV-KBT4/6I
1x 10m H07RN-F 3 G 1,5mm High-End Gummileitung Lapp Kabel 1600103
1x 30m Lapp Solarkabel H1Z2Z2-K 1X6 WH/BK
Individuelle Anpassungen: Das Komplettsystem kann bei Wunsch auch mit 3-phasigem Stromsensor angeboten werden. Weitere Individualisierungen hinsichtlich Modulanzahl, -Auswahl etc. sind ebenfalls möglich. Unser Support-Team steht dir hier beratend zur Seite.
Longi Hi-Mo-6 430W Solarmodul
Das Longi LR5-54HTH-430M ist ein 430W Solarmodul mit monokristallinen Zellen und gehört zu der verbesserten Hi-MO 6 Produktserie. Die HPBC Zellentechnologie verwendet hierbei eine Full-Back Schweißtechnologie und erhöht dadurch den Widerstand gegen Mikrorisse. Bei der Hi-MO 6 Serie wurden gegenüber der vorherigen Serie Verbesserungen in den Bereichen Leistung, Zuverlässigkeit, Aussehen und Optimierungsfunktion vorgenommen. Beim Erscheinungsbild des Solarmoduls vereinfacht die Hi-MO 6 Serie die Komplexität und definiert das ästhetische Konzept von Photovoltaikmodulen neu.
Eigenschaften
Hocheffiziente HPBC-Zellentechnologie
Hoher Wirkungsgrad von 22%
Verbessert die Lichtabsorption um etwa 2,27%
3,2mm beschichtetes Hartglas
Hersteller Produktgarantie: 15 Jahre auf Material und Verarbeitung
Schlichtes Design verkörpert modernen Stil
Bessere Leistung bei der Energiegewinnung
Hochwertiges Modul gewährleistet langfristige Zuverlässigkeit
Multi-Busbar-Technologie
Stromschienen befinden sich auf jedem PV Modul. Es handelt sich dabei um Schienen, die auf jeder Solarzelle fest aufgedruckt sind. Sie nehmen den erzeugten Gleichstrom auf und führen diesen zu den Sammelschienen. Durch die Verwendung von mehr solcher Stromschienen reduziert Longi die Abschattung, verkürzt die Transportwege und verringert den Widerstand in den Modulen.
Technische Daten
Leistung (Pmax): 430Wp
Spannung (Vmp): 32,84 V
Max. Strom (Imp): 13,10 A
Leerlaufspannung (Voc): 39,13 V
Kurzschlussstrom (Isc): 14,15 A
Zellenwirkungsgrad: 22%
Betriebstemperatur: -40°C - +85°C
Max. Systemspannung: 1500V (IEC/UL)
Zelltyp: Monokristallin
Anzahl Zellen: 108 (6 x 18)
Gewicht: 20,8 kg
Maße: 1722 x 1134 x 30 mm
Schutzart Anschlussdose: IP68
MIC 2000TL-X String-Wechselrichter
Mit dem Growatt MIC 2000TL-X String-Wechselrichter (MPN: MIC 2000TL-X) bieten wir einen einphasigen Inverter, der hohe Erträge mit Benutzerfreundlichkeit vereint. Er eignet sich besonders für kleine PV-Anlagen und liefert bis zu 2000W AC-Ausgangsleistung. Verbinde ihn einfach über den MC4-Anschluss mit deiner Solaranlage und los geht's. Damit kann ein Teil des Strombedarfs kosteneffizient gedeckt werden.
Über ein optionales WLAN-Modul kann das Gerät außerdem mit der Shine-App oder -Webanwendung unterwegs überwacht und konfiguriert werden.
Der Growatt MIC-Inverter im Überblick
Einphasiger Betrieb
Maximum Power Point Tracking
Direkt an Photovoltaik-Module anschließen
Touch-Taste und OLED-Display
Kompaktes Design und einfache Installation
10 Jahre Herstellergarantie
Optional möglich: Monitoring mit der Shine-Plattform (kostenpflichtiges Zubehör nötig)
Warum ein String-Wechselrichter?
Die Leistung von Solarmodulen ist je nach Temperatur, Einstrahlung und Verschattung unterschiedlich, was zu sogenannten Missmatching-Verlusten führen kann. Diese Verluste entstehen, sobald die Leistung eines Panels in einer Reihe geringer ausfällt, was zu einer geringeren Stromproduktion der gesamten Reihe führt. Ein String-Wechselrichter kann diese Verluste reduzieren.
Maximum Power Point Tracking: Mit der Maximum Power Point Tracking Technologie wird der bestmögliche Ertrag einer Solaranlage generiert. Der MPPT des MIC-Wechselrichters stellt dabei im Tagesverlauf das optimale Verhältnis zwischen Spannung und Stromstärke, abhängig von der Sonneneinstrahlung und der Temperatur der Solarmodule. Durch den großen MPPT-Spannungsbereich kann eine Großzahl von Solarmodulen angeschlossen werden und dieser ermöglicht eine effiziente Energieausbeute.Der Vorteil hiervon macht sich am meisten bemerkbar, wenn der Himmel teilweise bedeckt ist und die Lichtintensität sich ständig ändert.
Flexible und einfache Installation: Dank den kompakten Abmessungen und des geringen Gewichts ist der Wechselrichter schnell und einfach zu montieren und anzuschließen. Durch die integrierten MC4-Anschlüsse ist auch die Verbindung von der Solarversorgung zum Inverter in wenigen Augenblicken erledigt. Die zahlreichen Schutzfunktionen sorgen für einen sicheren und reibungslosen Betrieb der Solaranlage.
Schutzvorrichtungen
DC-Verpolungsschutz
DC-Trennschalter
DC- / AC-Überspannungsableiter: Typ III
Isolationswiderstandserkennung
Erdschluss-, Netz- und Fehlerstromüberwachung
AC-Kurzschlussschutz
Inselnetzerkennung
AFCI-Schutz
Technische Daten
max. PV-Leistung: 2800W
max. Eingangsspannung: 500V
Start-Spannung: 50V
Nominale DC-Spannung: 360V
MPPT-Spannungsbereich: 50V-500V
AC-Nennleistung: 2000W
AC-Nennspannung: 230V
Max. Wirkungsgrad: 97,4%
Betriebstemperaturbereich: -25°C - +60°C
Schutzklasse: IP65
Gewicht: 6kg
Abmessungen (H/B/T): 274 x 254 x 138 mm
SPM-E Stromzähler
Der SPM-E Stromzähler von Growatt ist eine 1-phasige Komplettlösung für Netzexportbegrenzungen und Eigenverbrauchsüberwachung, deren Daten über ein LCD-Display abgelesen werden kann. Er zeichnet sich durch eine hohe Messgenauigkeit und einfache Installation durch Plug and Play aus. Mit RS485-Kommunikation und direkten Anschlüssen, ist der Stromzähler mit sehr vielen Wechselrichtern von Growatt kompatibel.
Schnelle Plug-and-Play Installation
Präzise Messung des aktuellen Verbrauchs
Für einphasige Systeme
Unterstützt Zero-Export Funktion mit Growatt Invertern
Technische Daten
Abmessungen: 36 x 99 x 63 mm
Gewicht: 223 g
Betriebstemperaturbereich: -25°C - +55°C
Lagertemperaturbereich: -40°C - +70°C
Schutzart: IP51
Stromtyp: 1P2W
Eingangsspannung: 184 - 276V AC
Frequenz: 50/60 Hz
Max. Strom: 100 A
Kommunikation: RS485
ShineWiFi-X
Der Growatt ShineWiFi-X Datenlogger (MPN: ShineWiFi-X) stattet einen Growatt-Wechselrichter mit WiFi aus, sodass man mittels Online Monitoring Daten übermitteln und einsehen kann. Dafür werden Speicherdaten über einem Monat hinweg festgehalten. Bei kabelloser Kommunikation spielt der Datenschutz eine große Rolle, sodass diese Informationen verschlüsselt werden können. Die Growatt-Server sind in Frankfurt stationiert.
Der Shine WiFi-X im Überblick
LED-Anzeige
USB-Kommunikationsschnittstelle
App Konfiguration
Online Monitoring und Wartung
Eingebauter Speicher
Kabelfreie und einfache Installation
Growatt Überwachungsplattform
Mit dem Shine WiFi-X Datenlogger kann die Growatt Monitoring-Plattform genutzt werden. Diese ist als Smartphone-App (für iOS und Android), als auch in einer Webversion verfügbar. Die Nutzung der Plattform ist kostenfrei. Über Shine können alle Growatt-Produkte, die in Besitz sind, konfiguriert und überwacht werden. Die Anzeige des Eigenverbrauchs und Trends ist ebenfalls möglich.
Technische Daten
Drahtloser Standard: 802,11 b/g/n
Wireless Frequenzbereich: 2,4~2,5GHz
Abmessungen: 135 x 79 x 29 mm
Gewicht: 60 g
Schutzklasse: IP65
Arbeitstemperaturbereich: -20°C - +65°C
Passende Befestigungs-Systeme
Je nach Situation vor Ort können wir folgende Montagesysteme empfehlen:
Balkongeländer: mit passenden C-Haken
Flachdach: Neigungswinkel 10° - 60°
Biberschwanzdach: mit Biberschwanz-Dachhaken
Ziegeldach: mit 3-fach verstellbaren Dachhaken
Wellethernit- und Blechdach: mit Edelstahl-Stockschrauben
Mit diesem 2,58kW starken Komplettsystem von Offgridtec hast du die Möglichkeit deine generierte Solarenergie direkt in das öffentliche Netz...
Versand in 3-6 Werktage
Versand in 3-6 Werktage
4-01-017685
4,1kW Direkteinspeisung Solaranlage Canadian Solarmodul - Growatt MIC-3000 TL-X Wifi
Mit diesem 4,1kW starken Komplettsystem von Offgridtec hast du die Möglichkeit deine generierte Solarenergie direkt in das öffentliche Netz einzuspeisen und deine Gesamtausgaben für Strom erheblich zu reduzieren. Das System besteht aus Zehn monokristalline Solarmodule von Canadian Solar mit jeweils 410W Leistung, den 1-phasigen String-Wechselrichter MIC-3000 mit Shine WiFi-X Überwachungsmodul von Growatt, einen 100A Stromzähler der für die Netzexportbegrenzungen und Eigenverbrauchsüberwachung zum Einsatz kommt und alle notwendigen Komponenten, um das System anzuschließen.
Bei Bedarf kann die Anlage problemlos am Balkongeländer oder Dach montiert werden. Das Set ist speziell für die nebeneinander Montage der Module konzipiert.
Installationshinweis: Bei diesem nicht steckerfertigen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachten Sie die Gebrauchsanweisung!
Solarmodule mit PERC-Technologie
Wechselrichter mit AFCI-Schutz
WiFi-Datenlogger
Wie funktioniert eine Netzeinspeisung?
Die Netzeinspeisung ist ein Prozess, bei dem der erzeugte Strom direkt vom Solarmodul und dem passenden Wechselrichter in das öffentliche Stromnetz eingespeist wird. Der Wechselrichter wird idealerweise in der Nähe der Solarmodule angebracht und mit dem Solar-Steckverbinder an das Solarmodul angeschlossen. Es ist unabhängig von der Anlagengröße erforderlich, die Solaranlage gemäß den gesetzlichen Vorgaben beim Marktstammdatenregister anzumelden.
Das Komplettsystem enthält:
10x Canadian Solar 410W Solarmodul Mono PERC HiKu6
1x Growatt MIC 3000TL-X String-Wechselrichter PV 3000W 1-phasig
1x Growatt SPM-E Stromzähler 1-phasig 100A Smart Meter
1x Growatt Shine WiFi-X Datenlogger
3x MC4 Stecker Paar - Buchse + Stecker 4-6mm² Typ 4 PV-KBT4/6I
1x 10m H07RN-F 3 G 1,5mm High-End Gummileitung Lapp Kabel 1600103
1x 30m Lapp Solarkabel H1Z2Z2-K 1X6 WH/BK
Individuelle Anpassungen: Das Komplettsystem kann bei Wunsch auch mit 3-phasigem Stromsensor angeboten werden. Weitere Individualisierungen hinsichtlich Modulanzahl, -Auswahl etc. sind ebenfalls möglich. Unser Support-Team steht dir hier beratend zur Seite.
Canadian Solar HiKu6 410W
Das Canadian Solar HiKu6 Mono PERC 410W Solarmodul (Herstellerteilenummer: CS6R-410MS) setzt neue Maßstäbe in Sachen Effizienz und Optik. Es arbeitet mit monokristallinen Solarzellen und hat einen Wirkungsgrad von 21,0%. Mit diesem hochwertigen und leistungsstarken Artikel sind Sie auf der sicheren Seite.
Das Canadian Solar Solarmodul ist für den Einsatz bei Wind- und Schneelasten von bis zu 2400 Pa bzw. 5400 Pa, sowie für seine hohe Salz- und Ammoniak-Beständigkeit zertifiziert. Das gehärtete Frontglas mit hoher Lichtdurchlässigkeit und niedrigem Eisengehalt weist eine Dicke von 3,2mm auf und verfügt über eine Antireflex-Beschichtung. Der Rahmen verfügt über eine eloxierte Aluminiumlegierung.
Weitere Vorteile des Canadian Solar HiKu6 Solarmoduls
Hoher Wirkungsgrad von 21,0%
hohe Verschattungstoleranz
erhöhte Leistung durch PERC-Technologie
25 Jahre Leistungsgarantie
12 Jahre Produktgarantie
PERC-Technologie
PERC - das steht für "Passivated Emitter and Rear Cell", zu deutsch etwa "passivierter Emitter und Rückseitenzelle". Was kompliziert klingt, ist so simpel wie genial: Bei normalen Solarzellen dringt immer ein kleiner Teil des Sonnenlichts, nämlich das rote Licht, ungenutzt durch die Zelle hindurch. Die PERC-Technologie hingegen ermöglicht durch eine Schicht auf der Rückseite der Zelle, dass dieses ungenutzte Sonnenlicht reflektiert wird. Diese Technik verhilft der Solarzelle zu einem höheren Wirkungsgrad. Besonders, wenn das Licht tendenziell rot gefärbt ist, also am Morgen und am Abend, kann die Anlage vom PERC-Effekt profitieren.
Technische Daten
Leistung (Pmax): 410 W
Modulspannung (Vmp) :31,2 V
Max. Strom (lmp): 13,15 A
Leerlaufspannung (Voc): 37,2 V
Kurzschlussstrom (Isc): 14,01 A
max. Systemspannung: 1500V (IEC/UL) oder 1000V (IEC/UL)
Modul-Wirkungsgrad: 21,0%
Betriebstemperatur: -40°C bis 85°C
Gewicht: 21,3 kg
Abmessungen: 1722 x 1134 x 30 mm
Schutzart Anschlussdose: IP68
MIC 3000TL-X String-Wechselrichter
Mit dem Growatt MIC 3000TL-X String-Wechselrichter (MPN: MIC 3000TL-X) bieten wir einen einphasigen Inverter, der hohe Erträge mit Benutzerfreundlichkeit vereint. Er eignet sich besonders für kleine PV-Anlagen und liefert bis zu 3000W AC-Ausgangsleistung. Verbinde ihn einfach über den MC4-Anschluss mit deiner Solaranlage und los geht's. Damit kann ein Teil des Strombedarfs kosteneffizient gedeckt werden.
Über ein optionales WLAN-Modul kann das Gerät außerdem mit der Shine-App oder -Webanwendung unterwegs überwacht und konfiguriert werden.
Der Growatt MIC-Inverter im Überblick
Einphasiger Betrieb
Maximum Power Point Tracking
Direkt an Photovoltaik-Module anschließen
Touch-Taste und OLED-Display
Kompaktes Design und einfache Installation
10 Jahre Herstellergarantie
Optional möglich: Monitoring mit der Shine-Plattform (kostenpflichtiges Zubehör nötig)
Warum ein String-Wechselrichter: Die Leistung von Solarmodulen ist je nach Temperatur, Einstrahlung und Verschattung unterschiedlich, was zu sogenannten Missmatching-Verlusten führen kann. Diese Verluste entstehen, sobald die Leistung eines Panels in einer Reihe geringer ausfällt, was zu einer geringeren Stromproduktion der gesamten Reihe führt. Ein String-Wechselrichter kann diese Verluste reduzieren.
Maximum Power Point Tracking: Mit der Maximum Power Point Tracking Technologie wird der bestmögliche Ertrag einer Solaranlage generiert. Der MPPT des MIC-Wechselrichters stellt dabei im Tagesverlauf das optimale Verhältnis zwischen Spannung und Stromstärke, abhängig von der Sonneneinstrahlung und der Temperatur der Solarmodule. Durch den großen MPPT-Spannungsbereich kann eine Großzahl von Solarmodulen angeschlossen werden und dieser ermöglicht eine effiziente Energieausbeute.Der Vorteil hiervon macht sich am meisten bemerkbar, wenn der Himmel teilweise bedeckt ist und die Lichtintensität sich ständig ändert.
Flexible und einfache Installation: Dank den kompakten Abmessungen und des geringen Gewichts ist der Wechselrichter schnell und einfach zu montieren und anzuschließen. Durch die integrierten MC4-Anschlüsse ist auch die Verbindung von der Solarversorgung zum Inverter in wenigen Augenblicken erledigt. Die zahlreichen Schutzfunktionen sorgen für einen sicheren und reibungslosen Betrieb der Solaranlage.
Schutzvorrichtungen
DC-Verpolungsschutz
DC-Trennschalter
DC- / AC-Überspannungsableiter: Typ III
Isolationswiderstandserkennung
Erdschluss-, Netz- und Fehlerstromüberwachung
AC-Kurzschlussschutz
Inselnetzerkennung
AFCI-Schutz
Technische Daten
max. PV-Leistung: 4200W
max. Eingangsspannung: 550V
Start-Spannung: 80V
Nominale DC-Spannung: 360V
MPPT-Spannungsbereich: 65V-550V
AC-Nennleistung: 3000W
AC-Nennspannung: 230V
Max. Wirkungsgrad: 97,6%
Betriebstemperaturbereich: -25°C - +60°C
Schutzklasse: IP65
Gewicht: 6kg
Abmessungen (H/B/T): 274 x 254 x 138 mm
SPM-E Stromzähler
Der SPM-E Stromzähler von Growatt ist eine 1-phasige Komplettlösung für Netzexportbegrenzungen und Eigenverbrauchsüberwachung, deren Daten über ein LCD-Display abgelesen werden kann. Er zeichnet sich durch eine hohe Messgenauigkeit und einfache Installation durch Plug and Play aus. Mit RS485-Kommunikation und direkten Anschlüssen, ist der Stromzähler mit sehr vielen Wechselrichtern von Growatt kompatibel.
Schnelle Plug-and-Play Installation
Präzise Messung des aktuellen Verbrauchs
Für einphasige Systeme
Unterstützt Zero-Export Funktion mit Growatt Invertern
Technische Daten
Abmessungen: 36 x 99 x 63 mm
Gewicht: 223 g
Betriebstemperaturbereich: -25°C - +55°C
Lagertemperaturbereich: -40°C - +70°C
Schutzart: IP51
Stromtyp: 1P2W
Eingangsspannung: 184 - 276V AC
Frequenz: 50/60 Hz
Max. Strom: 100 A
Kommunikation: RS485
ShineWiFi-X
Der Growatt ShineWiFi-X Datenlogger (MPN: ShineWiFi-X) stattet einen Growatt-Wechselrichter mit WiFi aus, sodass man mittels Online Monitoring Daten übermitteln und einsehen kann. Dafür werden Speicherdaten über einem Monat hinweg festgehalten. Bei kabelloser Kommunikation spielt der Datenschutz eine große Rolle, sodass diese Informationen verschlüsselt werden können. Die Growatt-Server sind in Frankfurt stationiert.
Der Shine WiFi-X im Überblick
LED-Anzeige
USB-Kommunikationsschnittstelle
App Konfiguration
Online Monitoring und Wartung
Eingebauter Speicher
Kabelfreie und einfache Installation
Growatt Überwachungsplattform
Mit dem Shine WiFi-X Datenlogger kann die Growatt Monitoring-Plattform genutzt werden. Diese ist als Smartphone-App (für iOS und Android), als auch in einer Webversion verfügbar. Die Nutzung der Plattform ist kostenfrei. Über Shine können alle Growatt-Produkte, die in Besitz sind, konfiguriert und überwacht werden. Die Anzeige des Eigenverbrauchs und Trends ist ebenfalls möglich.
Technische Daten
Drahtloser Standard: 802,11 b/g/n
Wireless Frequenzbereich: 2,4~2,5GHz
Abmessungen: 135 x 79 x 29 mm
Gewicht: 60 g
Schutzklasse: IP65
Arbeitstemperaturbereich: -20°C - +65°C
Passende Befestigungs-Systeme
Je nach Situation vor Ort können wir folgende Montagesysteme empfehlen:
Balkongeländer: mit passenden C-Haken
Flachdach: Neigungswinkel 10° - 60°
Biberschwanzdach: mit Biberschwanz-Dachhaken
Ziegeldach: mit 3-fach verstellbaren Dachhaken
Wellethernit- und Blechdach: mit Edelstahl-Stockschrauben
Mit diesem 4,1kW starken Komplettsystem von Offgridtec hast du die Möglichkeit deine generierte Solarenergie direkt in das öffentliche Netz&...
Versand in 3-6 Werktage
Versand in 3-6 Werktage
4-01-017690
3,4kW Direkteinspeisung Solaranlage Longi Solarmodul - Growatt MIC-2500 TL-X Wifi
Mit diesem 3,4kW starken Komplettsystem von Offgridtec hast du die Möglichkeit deine generierte Solarenergie direkt in das öffentliche Netz einzuspeisen und deine Gesamtausgaben für Strom deutlich zu senken. Das System umfasst sechs monokristalline Black Frame Solarmodule mit je 425W Leistung von Longi, einen String-Wechselrichter MIC-2500 von Growatt inkl. Shine WiFi-X Kontrolleinheit und einen 1-phasigen TPM-E Stromzähler, der für die Netzexportbegrenzungen und Eigenverbrauchsüberwachung zum Einsatz kommt.
Bei Bedarf kann die Anlage problemlos am Balkongeländer oder Dach montiert werden. Das Set ist speziell für die nebeneinander Montage der Module konzipiert.
Installationshinweis: Bei diesem nicht steckerfertigen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachten Sie die Gebrauchsanweisung!
Solarmodule mit Multi-Busbar-Technologie
Wechselrichter mit AFCI-Schutz
WiFi-Datenlogger
Wie funktioniert eine Netzeinspeisung?
Die Netzeinspeisung ist ein Prozess, bei dem der erzeugte Strom direkt vom Solarmodul und dem passenden Wechselrichter in das öffentliche Stromnetz eingespeist wird. Der Wechselrichter wird idealerweise in der Nähe der Solarmodule angebracht und mit dem Solar-Steckverbinder an das Solarmodul angeschlossen. Es ist unabhängig von der Anlagengröße erforderlich, die Solaranlage gemäß den gesetzlichen Vorgaben beim Marktstammdatenregister anzumelden.
Das Komplettsystem enthält:
8x Longi Hi-Mo-6 425W Solarmodul LR5-54HTH Black Frame
1x Growatt MIC 2500TL-X 2.5kW String-Wechselrichter PV 2500W 1-phasig
1x Growatt SPM-E Stromzähler 1-phasig 100A Smart Meter
1x Growatt Shine WiFi-X Datenlogger
3x MC4 Stecker Paar - Buchse + Stecker 4-6mm² Typ 4 PV-KBT4/6I
1x 10m H07RN-F 3 G 1,5mm High-End Gummileitung Lapp Kabel 1600103
1x 30m Lapp Solarkabel H1Z2Z2-K 1X6 WH/BK
Individuelle Anpassungen: Das Komplettsystem kann bei Wunsch auch mit 3-phasigem Stromsensor angeboten werden. Weitere Individualisierungen hinsichtlich Modulanzahl, -Auswahl etc. sind ebenfalls möglich. Unser Support-Team steht dir hier beratend zur Seite.
Longi LR5-54HTH-425M 425W Solarmodul
Das Longi LR5-54HTH-425M ist ein 425W Solarmodul mit monokristallinen Zellen und gehört zu der verbesserten Hi-MO 6 Produktserie. Die HPBC Zellentechnologie verwendet hierbei eine Full-Back Schweißtechnologie und erhöht dadurch den Widerstand gegen Mikrorisse.
Bei der Hi-MO 6 Serie wurden gegenüber der vorherigen Serie Verbesserungen in den Bereichen Leistung, Zuverlässigkeit, Aussehen und Optimierungsfunktion vorgenommen. Beim Erscheinungsbild des Solarmoduls vereinfacht die Hi-MO 6 Serie die Komplexität und definiert das ästhetische Konzept von Photovoltaikmodulen neu.
Über das Longi LR5
Hocheffiziente HPBC-Zellentechnologie
Hoher Wirkungsgrad von 21,8%
Verbessert die Lichtabsorption um etwa 2,27%
3,2mm beschichtetes Hartglas
Hersteller Produktgarantie: 15 Jahre auf Material und Verarbeitung
Schlichtes Design verkörpert modernen Stil
Bessere Leistung bei der Energiegewinnung
Hochwertiges Modul gewährleistet langfristige Zuverlässigkeit
Multi-Busbar-Technologie
Stromschienen befinden sich auf jedem PV Modul. Es handelt sich dabei um Schienen, die auf jeder Solarzelle fest aufgedruckt sind. Sie nehmen den erzeugten Gleichstrom auf und führen diesen zu den Sammelschienen. Durch die Verwendung von mehr solcher Stromschienen reduziert Longi die Abschattung, verkürzt die Transportwege und verringert den Widerstand in den Modulen.
Technische Daten
Leistung (Pmax): 425Wp
Spannung (Vmp): 32,64 V
Max. Strom (Imp): 13,03 A
Leerlaufspannung (Voc): 38,93 V
Kurzschlussstrom (Isc): 14,07 A
Zellenwirkungsgrad: 21,8%
Betriebstemperatur: -40°C - +85°C
Max. Systemspannung: 1500V (IEC/UL)
Zelltyp: Monokristallin
Anzahl Zellen: 108 (6 x 18)
Gewicht: 20,8 kg
Maße: 1722 x 1134 x 30 mm
Schutzart Anschlussdose: IP68
MIC 2500TL-X String-Wechselrichter
Mit dem Growatt MIC 2500TL-X String-Wechselrichter (MPN: MIC 2500TL-X) bieten wir einen einphasigen Inverter, der hohe Erträge mit Benutzerfreundlichkeit vereint. Er eignet sich besonders für kleine PV-Anlagen und liefert bis zu 2500W AC-Ausgangsleistung. Verbinde ihn einfach über den MC4-Anschluss mit deiner Solaranlage und los geht's. Damit kann ein Teil des Strombedarfs kosteneffizient gedeckt werden.
Über ein optionales WLAN-Modul kann das Gerät außerdem mit der Shine-App oder -Webanwendung unterwegs überwacht und konfiguriert werden.
Der Growatt MIC-Inverter im Überblick
Einphasiger Betrieb
Maximum Power Point Tracking
Direkt an Photovoltaik-Module anschließen
Touch-Taste und OLED-Display
Kompaktes Design und einfache Installation
10 Jahre Herstellergarantie
Optional möglich: Monitoring mit der Shine-Plattform (kostenpflichtiges Zubehör nötig)
Warum ein String-Wechselrichter: Die Leistung von Solarmodulen ist je nach Temperatur, Einstrahlung und Verschattung unterschiedlich, was zu sogenannten Missmatching-Verlusten führen kann. Diese Verluste entstehen, sobald die Leistung eines Panels in einer Reihe geringer ausfällt, was zu einer geringeren Stromproduktion der gesamten Reihe führt. Ein String-Wechselrichter kann diese Verluste reduzieren.
Maximum Power Point Tracking: Mit der Maximum Power Point Tracking Technologie wird der bestmögliche Ertrag einer Solaranlage generiert. Der MPPT des MIC-Wechselrichters stellt dabei im Tagesverlauf das optimale Verhältnis zwischen Spannung und Stromstärke, abhängig von der Sonneneinstrahlung und der Temperatur der Solarmodule. Durch den großen MPPT-Spannungsbereich kann eine Großzahl von Solarmodulen angeschlossen werden und dieser ermöglicht eine effiziente Energieausbeute.Der Vorteil hiervon macht sich am meisten bemerkbar, wenn der Himmel teilweise bedeckt ist und die Lichtintensität sich ständig ändert.
Flexible und einfache Installation: Dank den kompakten Abmessungen und des geringen Gewichts ist der Wechselrichter schnell und einfach zu montieren und anzuschließen. Durch die integrierten MC4-Anschlüsse ist auch die Verbindung von der Solarversorgung zum Inverter in wenigen Augenblicken erledigt. Die zahlreichen Schutzfunktionen sorgen für einen sicheren und reibungslosen Betrieb der Solaranlage.
Schutzvorrichtungen
DC-Verpolungsschutz
DC-Trennschalter
DC- / AC-Überspannungsableiter: Typ III
Isolationswiderstandserkennung
Erdschluss-, Netz- und Fehlerstromüberwachung
AC-Kurzschlussschutz
Inselnetzerkennung
AFCI-Schutz
Technische Daten
max. PV-Leistung: 3500W
max. Eingangsspannung: 550V
Start-Spannung: 80V
Nominale DC-Spannung: 360V
MPPT-Spannungsbereich: 65V-550V
AC-Nennleistung: 2500W
AC-Nennspannung: 230V
Max. Wirkungsgrad: 97,6%
Betriebstemperaturbereich: -25°C - +60°C
Schutzklasse: IP65
Gewicht: 6kg
Abmessungen (H/B/T): 274 x 254 x 138 mm
SPM-E Stromzähler
Der SPM-E Stromzähler von Growatt ist eine 1-phasige Komplettlösung für Netzexportbegrenzungen und Eigenverbrauchsüberwachung, deren Daten über ein LCD-Display abgelesen werden kann. Er zeichnet sich durch eine hohe Messgenauigkeit und einfache Installation durch Plug and Play aus. Mit RS485-Kommunikation und direkten Anschlüssen, ist der Stromzähler mit sehr vielen Wechselrichtern von Growatt kompatibel.
Schnelle Plug-and-Play Installation
Präzise Messung des aktuellen Verbrauchs
Für einphasige Systeme
Unterstützt Zero-Export Funktion mit Growatt Invertern
Technische Daten
Abmessungen: 36 x 99 x 63 mm
Gewicht: 223 g
Betriebstemperaturbereich: -25°C - +55°C
Lagertemperaturbereich: -40°C - +70°C
Schutzart: IP51
Stromtyp: 1P2W
Eingangsspannung: 184 - 276V AC
Frequenz: 50/60 Hz
Max. Strom: 100 A
Kommunikation: RS485
ShineWiFi-X
Der Growatt ShineWiFi-X Datenlogger (MPN: ShineWiFi-X) stattet einen Growatt-Wechselrichter mit WiFi aus, sodass man mittels Online Monitoring Daten übermitteln und einsehen kann. Dafür werden Speicherdaten über einem Monat hinweg festgehalten. Bei kabelloser Kommunikation spielt der Datenschutz eine große Rolle, sodass diese Informationen verschlüsselt werden können. Die Growatt-Server sind in Frankfurt stationiert.
Der Shine WiFi-X im Überblick
LED-Anzeige
USB-Kommunikationsschnittstelle
App Konfiguration
Online Monitoring und Wartung
Eingebauter Speicher
Kabelfreie und einfache Installation
Growatt Überwachungsplattform
Mit dem Shine WiFi-X Datenlogger kann die Growatt Monitoring-Plattform genutzt werden. Diese ist als Smartphone-App (für iOS und Android), als auch in einer Webversion verfügbar. Die Nutzung der Plattform ist kostenfrei. Über Shine können alle Growatt-Produkte, die in Besitz sind, konfiguriert und überwacht werden. Die Anzeige des Eigenverbrauchs und Trends ist ebenfalls möglich.
Technische Daten
Drahtloser Standard: 802,11 b/g/n
Wireless Frequenzbereich: 2,4~2,5GHz
Abmessungen: 135 x 79 x 29 mm
Gewicht: 60 g
Schutzklasse: IP65
Arbeitstemperaturbereich: -20°C - +65°C
Passende Befestigungs-Systeme
Je nach Situation vor Ort können wir folgende Montagesysteme empfehlen:
Balkongeländer: mit passenden C-Haken
Flachdach: Neigungswinkel 10° - 60°
Biberschwanzdach: mit Biberschwanz-Dachhaken
Ziegeldach: mit 3-fach verstellbaren Dachhaken
Wellethernit- und Blechdach: mit Edelstahl-Stockschrauben
Mit diesem 3,4kW starken Komplettsystem von Offgridtec hast du die Möglichkeit deine generierte Solarenergie direkt in das öffentliche Netz&...
Demnächst wieder verfügbar
Demnächst wieder verfügbar
Topseller
8-01-001325
1,20m Solar-Profilschiene 4x4cm Aluminium Nutenstein oben
Profilschienen zur schnellen und einfachen Montage von Solarmodulen. Für alle gängigen Modultypen im Flach- und Schrägdachbereich sowie für Freilandanlagen geeignet.
Eigenschaften
Länge pro Artikel: 1,2 m
Material: Aluminium
Montagekanal oben: Solarnutstein M8 Nut 8
Montagekanal unten: Sechskantschraube DIN 933 M10
Maße: 40 x 40 mm
Unsere angebotenen Solarprofile sind mit den von uns angebotenen Solar-Befestigungselementen kompatibel.
Diese Profile sind für eine Unterkonstruktion gedacht und können daher Kratzer an der Oberfläche aufweisen.
Hinweis: Mittels den bei uns erhältlichen Schienenverbindern können mehrere Solar-Profile miteinander verbinden um so die gewünschte Länge zu erreichen.
Lieferumfang:
1x 1,2m Solar-Profilschiene
Profilschienen zur schnellen und einfachen Montage von Solarmodulen. Für alle gängigen Modultypen im Flach- und Schrägdachbereich sowie...
Versand in 2-5 Werktage
Versand in 2-5 Werktage
8-01-001320
1,5m Solar-Profilschiene 4x4cm Aluminium Nutenstein oben
Profilschienen zur schnellen und einfachen Montage von Solarmodulen. Für alle gängigen Modultypen im Flach- und Schrägdachbereich sowie für Freilandanlagen geeignet.
Eigenschaften
Länge pro Artikel: 1,5 m
Material: Aluminium
Montagekanal oben: Solarnutstein M8 Nut 8
Montagekanal unten: Sechskantschraube DIN 933 M10
Maße 40 x 40 mm
Unsere angebotenen Solarprofile sind mit den von uns angebotenen Solar-Befestigungselementen kompatibel.
Diese Profile sind für eine Unterkonstruktion gedacht und können daher Kratzer an der Oberfläche aufweisen.
Hinweis: Mittels den bei uns erhältlichen Schienenverbindern können mehrere Solar-Profile miteinander verbinden um so die gewünschte Länge zu erreichen.
Lieferumfang:
1x 1,5m Solar-Profilschiene
Profilschienen zur schnellen und einfachen Montage von Solarmodulen. Für alle gängigen Modultypen im Flach- und Schrägdachbereich sowie...
Versand in 2-5 Werktage
Versand in 2-5 Werktage
8-01-001390
10A KFZ Flachsicherung 6-32V
10A Standard Flachsicherung für Kfz, Industrie und 12V/24V Solarsysteme. Die bewährten DC-Flachsicherungen lassen sich auch im Hobby - und Freizeitbereich perfekt einsetzen. Passende Flachsicherungshalter für unterschiedliche Kabelquerschnitte finden Sie ebenfalls bei uns im Shopfür einen maximal Strom von 20ASpannung: 6...32Vhohe Qualität mit kleinst möglichen Toleranzen und im matten Designbreites Spektrum an Einsatzmöglichkeiten sowohl im professionellen als auch im privaten Bereich: KFZ, Boot, Absicherung von Batteriekabeln und viele mehr...Lieferumfang: 1 Stück Flachsicherung 10A
10A Standard Flachsicherung für Kfz, Industrie und 12V/24V Solarsysteme. Die bewährten DC-Flachsicherungen lassen sich auch im Hobby - und Freizeitber...
Versand in 1-3 Werktage
Versand in 1-3 Werktage
Weitere Ausführungen erhältlich
8-01-013602
10m Anschlusskabel Mikrowechselwichter mit Betteri BC01 Buchse zu Schukosteckdose (Stecker gewinkelt)
Das 10m Plug & Play Micro-Inverter Anschluss-Kabel von Offgridtec (MPN 8-01-013602) verbindet Ihren Microwechselrichter (z.B.Envertech) mit einer gewöhnlichen Schutzkontaktsteckdose (Schuko). Das Kabel ist dabei Inverterseitig mit dem Betteri BC01 Buchsenteil und Steckdosenseitig mit gewinkteltem Schukostecker Typ F ausgestattet. Dieses Kabel dient der Verbindung zwischen Micro-Wechselrichter und Ihrem Hausstromnetz.
besondere Eigenschaften der P&P Inverter-Anschluss-Leitung
Sofort einsatzbereit da Auslieferung als Plug & Play Version
technische Merkmale des 5m Microinverter-Anschlusskabels
Offgridtec-Teilenummer: 8-01-013602
Kabel-Länge: 10m
Verwendung; Anschluss von kompatiblen Microwechselrichtern an das Hausstromnetz via Einspeisesteckdose
Steckverbinder auf Steckdosenseite: Schukostecker Typ-F gewinkelt
Steckverbinder auf Inverter-Seite: Betteri BC01 Buchse
kompatible Micro-Wechselrichter
EVT-Wechselrichter Serie
TSUN TSOL M-Serie
Bosswerk MI-Serie
Hoymiles HM-Serie
u.a. (zb. Huayu)
Lieferumfang:
1x Offgridtec 8-01-013602 10m Plug & Play Verbindung Microwechselrichter zu Steckdose
Das 10m Plug & Play Micro-Inverter Anschluss-Kabel von Offgridtec (MPN 8-01-013602) verbindet Ihren Microwechselrichter (z.B.Envertech) mit einer ...
Versand in 1-3 Werktage
Versand in 1-3 Werktage
8-01-001395
15A KFZ Flachsicherung 6-32V
15A Standard Flachsicherung für Kfz, Industrie und 12V/24V Solarsysteme. Die bewährten DC-Flachsicherungen lassen sich auch im Hobby - und Freizeitbereich perfekt einsetzen. Passende Flachsicherungshalter für unterschiedliche Kabelquerschnitte finden Sie ebenfalls bei uns im Shopfür einen maximal Strom von 20ASpannung: 6...32Vhohe Qualität mit kleinst möglichen Toleranzen und im matten Designbreites Spektrum an Einsatzmöglichkeiten sowohl im professionellen als auch im privaten Bereich: KFZ, Boot, Absicherung von Batteriekabeln und viele mehr...Lieferumfang: 1 Stück Flachsicherung 15A
15A Standard Flachsicherung für Kfz, Industrie und 12V/24V Solarsysteme. Die bewährten DC-Flachsicherungen lassen sich auch im Hobby - und Freizeitber...
Versand in 1-3 Werktage
Versand in 1-3 Werktage
8-01-001310
1m Solar-Profilschiene 4x4cm Aluminium (Meterware)
Für schnelle und einfache Montage von Solarmodulen. Für alle gängigen Modultypen im Flach- und Schrägdachbereich sowie für Freilandanlagen geeignet. Meterware, Länge pro Artikel: 1m*Material: Aluminium Montagekanal oben: Solarnutenstein M8 Nut 8Montagekanal unten: Sechskantschraube DIN 933 M10 Maße: 4 x 4cm Unsere angebotenen Solarprofile sind mit den von uns angebotenen Solar-Befestigungselementen kompatibel.Diese Profile sind für eine Unterkonstruktion gedacht und können daher Kratzer an der Oberfläche aufweisen.Hinweis: *
Hinweis:
Aus Versandkosten-Gründen liefern wir unsere Solarprofile bis zu einer max. Länge von 2m.
Mittels den bei uns erhältlichen Schienenverbindern können mehrere Solar-Profile miteinander verbinden um so die gewünschte Länge zu erreichen.
Für schnelle und einfache Montage von Solarmodulen. Für alle gängigen Modultypen im Flach- und Schrägdachbereich sowie für Freilan...
Versand in 1-3 Werktage
Versand in 1-3 Werktage
8-01-004950
2,5mm² Standard Flachsicherungshalter inkl. Kabel
Dieser Sicherungshalter ist voll isoliert, das Gehäuse ist aus Gummi, bzw. voll vergossen. Dabei wird die Sicherung durch die Abdeckung zusätzlich vor Korrosion geschützt. Der Halter ist geeignet für LKW, KFZ und vieles mehr. Sie können damit elektronische Komponenten ganz schnell und einfach gegen Überspannungen absichern. Passende Flachsicherungen finden Sie in unserem Sortiment.
geeignet für LKW, KFZ und 12V / 24V Solarsysteme.
Technische Details:
Nennstrom: max. 20A
LxBxH 40x17x45mm
Gesamtlänge: 25cm
spritzwassergeschützt durch Gummikappe
Gehäuse und Abdeckung aus Vollgummi
für handelsübliche ATC / KFZ-Sicherungen
Kabelquerschnitt: ca. 2,5mm²/AWG14
griffige Oberfläche, daher auch nass leicht zu öffnen
Lieferumfang:
1 Halter ohne Sicherung
Dieser Sicherungshalter ist voll isoliert, das Gehäuse ist aus Gummi, bzw. voll vergossen. Dabei wird die Sicherung durch die Abdeckung zusä...
Demnächst wieder verfügbar
Demnächst wieder verfügbar
8-04-001400
20A KFZ Flachsicherung 6-32V
20A Standard Flachsicherung für Kfz, Industrie und 12V/24V Solarsysteme. Die bewährten DC-Flachsicherungen lassen sich auch im Hobby - und Freizeitbereich perfekt einsetzen. Passende Flachsicherungshalter für unterschiedliche Kabelquerschnitte finden Sie ebenfalls bei uns im Shopfür einen maximal Strom von 20ASpannung: 6...32Vhohe Qualität mit kleinst möglichen Toleranzen und im matten Designbreites Spektrum an Einsatzmöglichkeiten sowohl im professionellen als auch im privaten Bereich: KFZ, Boot, Absicherung von Batteriekabeln und viele mehr...Lieferumfang: 1 Stück Flachsicherung 20A
20A Standard Flachsicherung für Kfz, Industrie und 12V/24V Solarsysteme. Die bewährten DC-Flachsicherungen lassen sich auch im Hobby - und Freizeitber...
Versand in 1-3 Werktage
Versand in 1-3 Werktage
8-01-001315
2m Solar-Profilschiene 4x4cm Aluminium Nutenstein oben
Für schnelle und einfache Montage von Solarmodulen. Für alle gängigen Modultypen im Flach- und Schrägdachbereich sowie für Freilandanlagen geeignet.
Länge: 2m
Material: Aluminium
Montagekanal oben: Solarnutenstein M8 Nut 8
Montagekanal unten: Sechskantschraube/Hammerkopfschraube DIN 933 M10
Maße: 4 x 4cm
Unsere angebotenen Solarprofile sind mit den von uns angebotenen Solar-Befestigungselementen kompatibel.
Diese Profile sind für eine Unterkonstruktion gedacht und können daher Kratzer an der Oberfläche aufweisen.
Beispiel:
2 x 2m Solarprofil = 2 Schienen mit je 2m Länge
Hinweis:
Aus Versandkosten-Gründen liefern wir unsere Solarprofile bis zu einer max. Länge von 2m.
Mittels den bei uns erhältlichen Schienenverbindern können mehrere Solar-Profile miteinander verbinden um so die gewünschte Länge zu erreichen.
Für schnelle und einfache Montage von Solarmodulen. Für alle gängigen Modultypen im Flach- und Schrägdachbereich sowie für Fr...
Versand in 2-5 Werktage
Versand in 2-5 Werktage
8-01-010335
3-fach Solarstecker Abzweigbuchsen kompatibel mit Solarverbinder Stecksystemen
Die Offgridtec 3-Wege Solar-Steckverbinder Abzweigbuchsen (8-01-010335) werden gebraucht um 3 Module parallel miteinander zu verschalten. Vom Aufbau her sind Sie identisch mit den 2-Wege Abzweigbuchsen, jedoch kann man durch den Einsatz dieser Verbinder Kosten sparen da Sie eben immer 3 Module statt 2 Module miteinander parallel verbinden können.
Wichtige Artikelmerkmale
3-fach Abzweigbuchsen zur Parallelschaltung mehrerer Solarmodule
Geeignet für Kabel mit einem Querschnitt von 4mm²-6mm²
kompatibel zu Solar-Steckverbindern ideal für 12V-Systeme und Dünnschicht-Module
Snap-In Verriegelung
Schutzart IP67
Was bedeutet parallele Verschaltung?
Bei der Parallelschaltung werden die Plus-Leitungen und Minusleitungen an einem Ausgang gebündelt. Durch diese Schaltung steigt der Strom und die Spannung bleibt gleich.
Praxisbeispiel: Sie wollen 3 Stück 100 Watt (Imp=5,56A Vmp 17,8V) Solarmodule an einem Laderegler mit 20A und einer maximalen Eingangsspannung von 30V/DC anschließen. Damit Sie die erlaubte Eingangsspannung nicht überschreiten, müssen Sie die Module parallel verdrahten. Also Plus zu Plus und Minus auf Minus.
Wenn Sie jetzt den Strang messen, sollten Sie bei idealen Lichtverhältnissen folgende Werte messen können: Imp= 16,68A und Vmp = 17,8V. Damit passt Ihre Solar-Konfiguration perfekt zum Laderegler.
Lieferumfang:
1x Paar Offgridtec 3-Wege Solarstecker Abzweigbuchsen
Die Offgridtec 3-Wege Solar-Steckverbinder Abzweigbuchsen (8-01-010335) werden gebraucht um 3 Module parallel miteinander zu verschalten. Vom Auf...
Versand in 1-3 Werktage
Versand in 1-3 Werktage
