Weidmüller PV Next Generatoranschlusskasten für String-Wechselichter mit1MPPT DC 3I 3O mit Überspannungsschutz

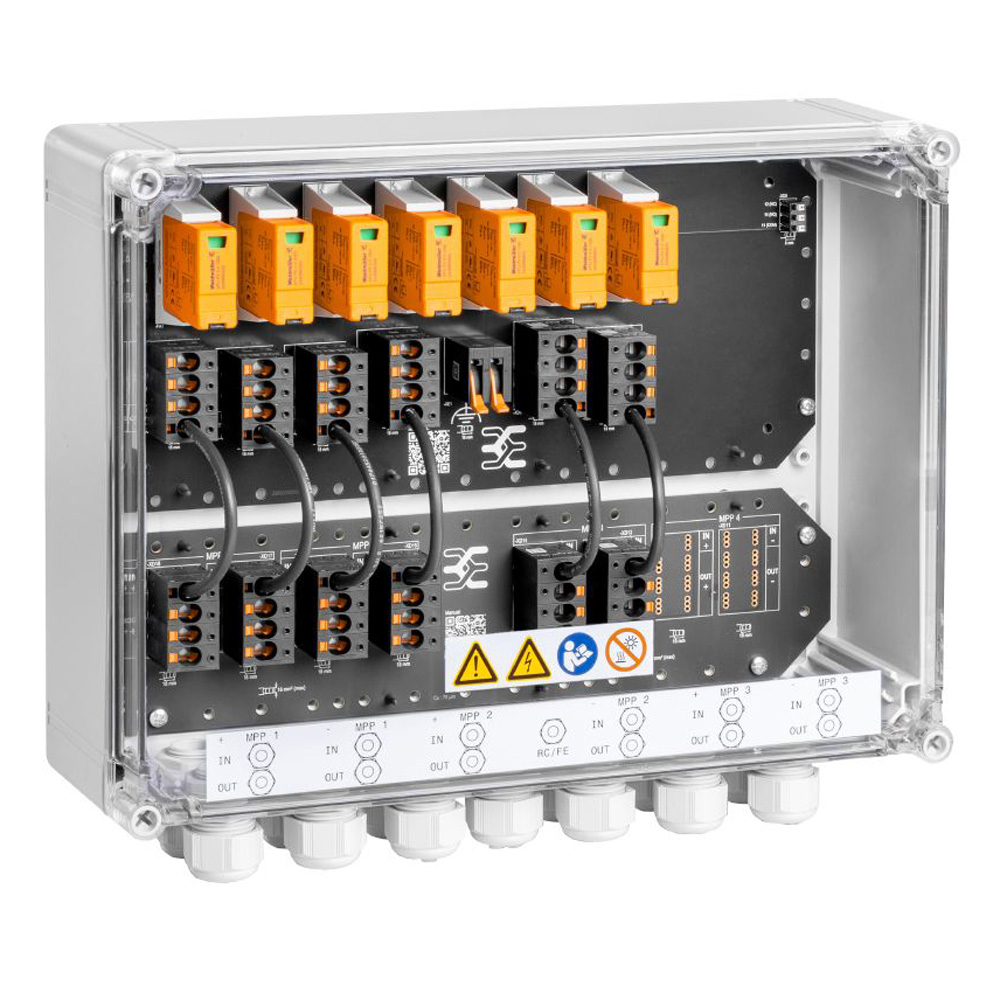

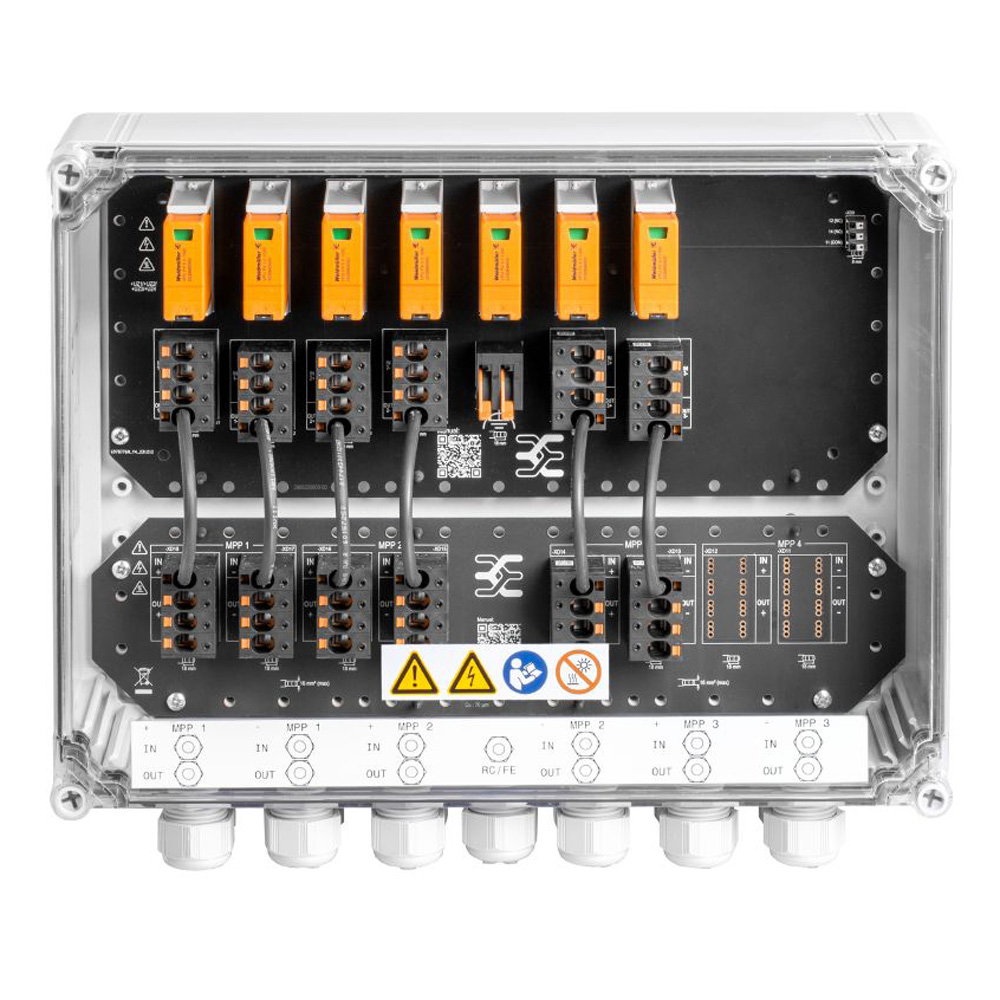

Der PV-Generatoranschlusskasten von Weidmüller (MPN: 2890580000) bietet dir zuverlässigen Schutz für deine Photovoltaikanlage. Ausgestattet mit einem innovativen, standardisierten Leiterplattendesign, kombiniert er robuste Verarbeitung mit optimierten Materialeinsparungen. Die integrierte PUSH IN-Technologie ermöglicht eine schnelle, werkzeuglose und sichere Installation nach dem Plug-&-Play-Prinzip – so reduzierst du Montagezeiten und minimierst Fehlerquellen. Der Anschlusskasten ist speziell auf Wechselrichter mit bis zu 3 MPP-Trackern ausgelegt und schützt deine Anlage sowie den Wechselrichter vor Überspannungen und Kurzschlüssen. Das wetterfeste IP65-Gehäuse und die robuste Bauweise gewährleisten zuverlässigen Betrieb auch im Außenbereich.

Produktdetails

• Schutz für bis zu 3 PV-Stränge pro MPP-Tracker – flexibel und platzsparend
• Integrierter Überspannungsschutz Typ I/II – schützt Module und Wechselrichter effektiv
• Innovatives, standardisiertes Leiterplattendesign für reduzierte Materialkosten und einfache Erweiterbarkeit
• PUSH IN-Anschlusstechnik – schnelle und werkzeuglose Verdrahtung

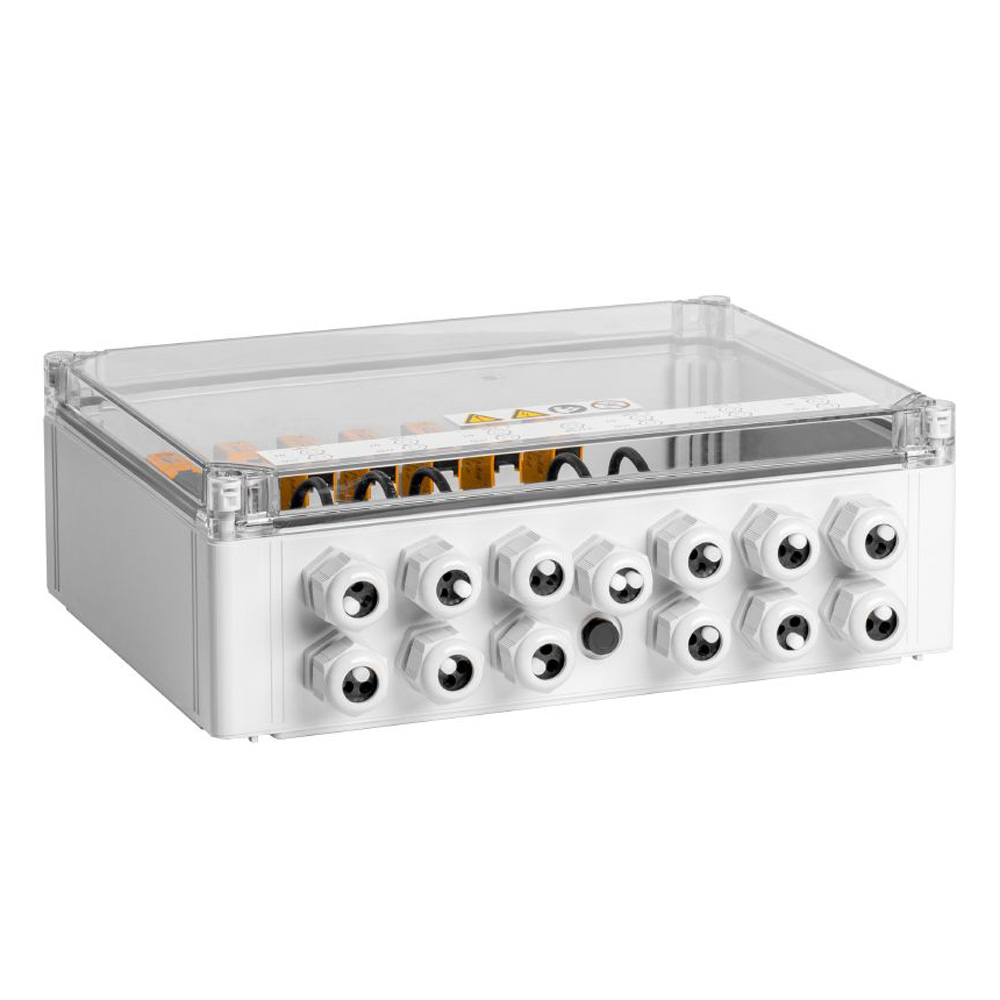

• Robustes, wetterfestes IP65-Gehäuse mit Schutz vor Staub, Wasser und mechanischer Beanspruchung (IK08)

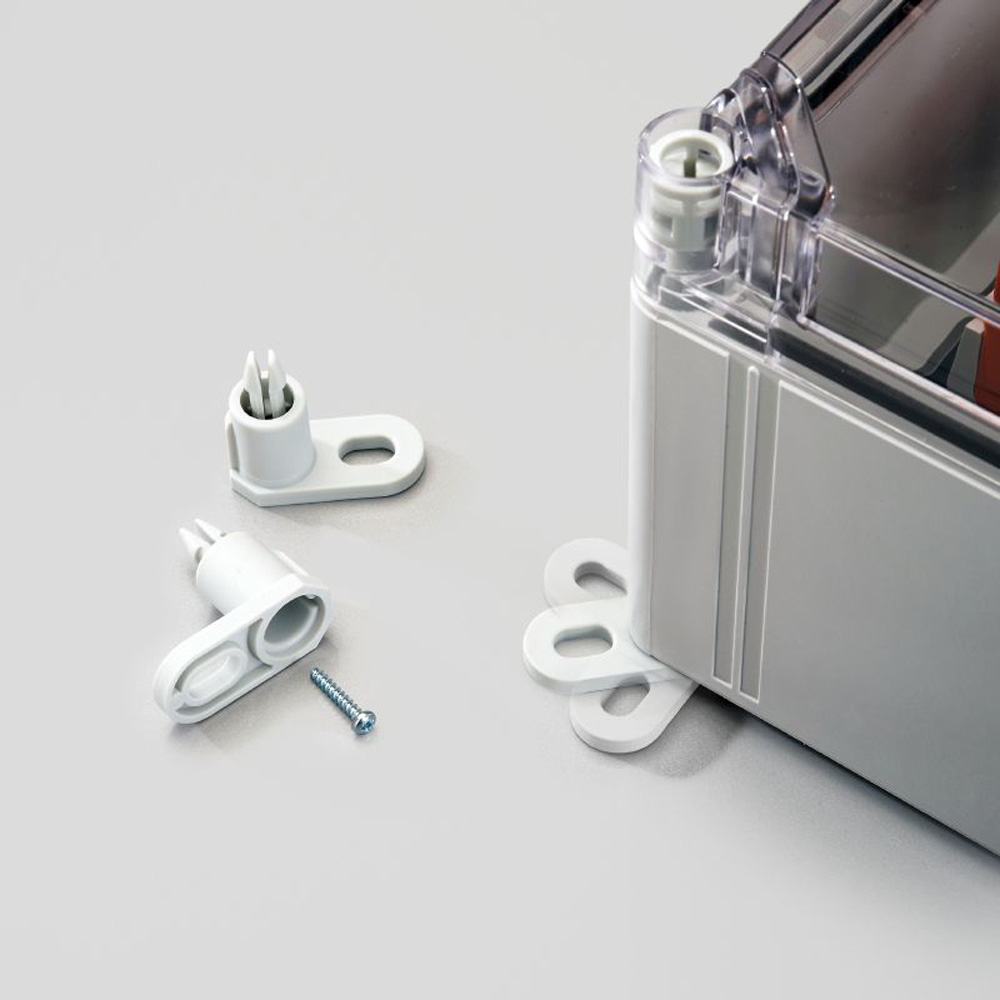

• Einfacher Einbau per Wandmontage – mit passenden Kabelverschraubungen
• Erfüllt die Zulassungen EN 61439-2 und IEC 61439-2

Deine Vorteile auf einen Blick

Einfach: Das standardisierte Leiterplattendesign ermöglicht die einfache Integration zusätzlicher Funktionen. So kannst du deine PV-Anlage problemlos an zukünftige Anforderungen anpassen.
Schnell: Dank PUSH IN-Technologie erfolgt die Installation schnell und sicher – ohne Crimpen oder Spezialwerkzeuge.
Sicher: Die Kombination aus hochwertiger Technik und robustem Überspannungsschutz reduziert das Risiko von Montagefehlern und erhöht die Betriebssicherheit deiner Anlage.

Passend für alle gängigen Wechselrichter

Der Anschlusskasten wurde speziell für Wechselrichter mit bis zu 3 MPP-Trackern konzipiert und schützt deine Anlage umfassend vor Überspannungen und Kurzschlüssen.

Plug-&-Play-Komfort

Mit separat verfügbaren WM4 C-Solarsteckverbindern kannst du dein Gehäuse einsatzfertig konfigurieren und die Anschlusszeiten deutlich verkürzen. Alternativ kannst du auch individuelle Verkabelungen und Kabelverschraubungen verwenden.

Technische Daten

Elektrische Kennwerte

• Max. PV-Spannung: 1100 V DC
• Max. Strom pro MPP-Tracker: 30 A
• Max. Strom je Strang: 30 A
• Bemessungsstrom: 50 A

Überspannungsschutz DC-Seite

• Ableitstrom (8/20 µs): 20 kA
• Maximaler Ableitstrom (8/20 µs): 40 kA
• Gesamtableitstrom (8/20 µs): 50 kA
• Gesamtableitstrom (10/350 µs): 12,5 kA
• Blitzprüfstrom (10/350 µs): 6,25 kA
• Kurzschlussfestigkeit: 11.000 A
• Anforderungsklasse: Typ I/II

Mechanische und allgemeine Daten

• Schutzart: IP65
• Schlagfestigkeit: IK08
• Isolierstoff: Polycarbonat
• Umgebungstemperaturbereich: -40 °C bis +50 °C
• Abmessungen: 228 × 200 × 172 mm
• Gewicht: 1,78 kg

Lieferumfang:

1× Weidmüller PV Next DC 3I 3O 3MPP SPD1R CG 11 Anschlusskasten, vormontierte Kabelverschraubungen
