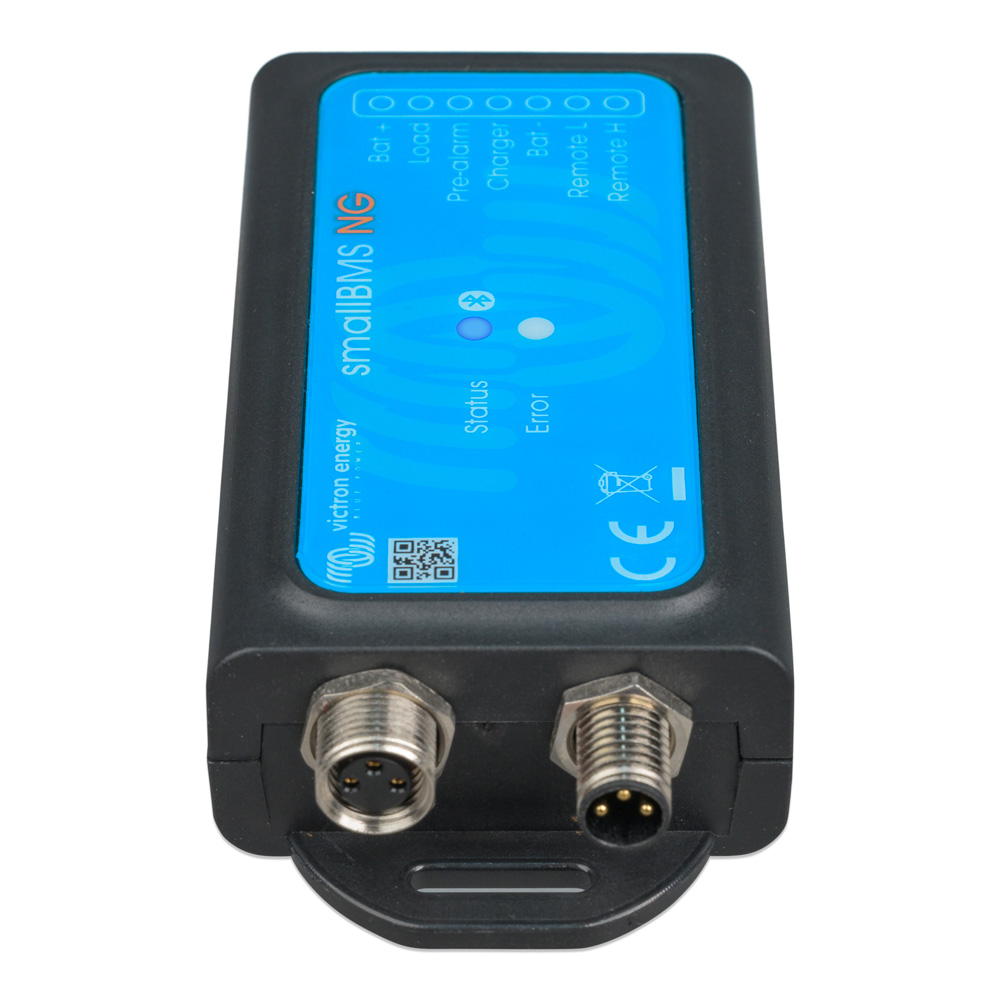

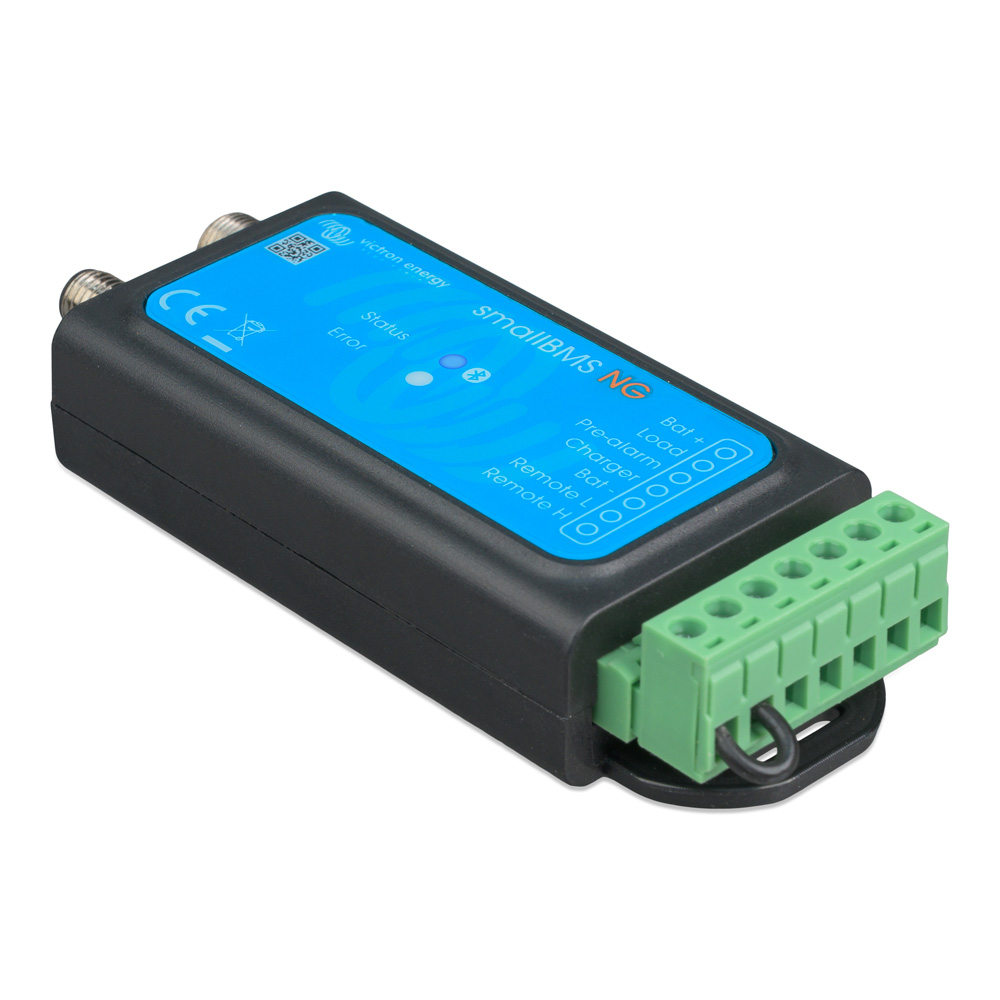

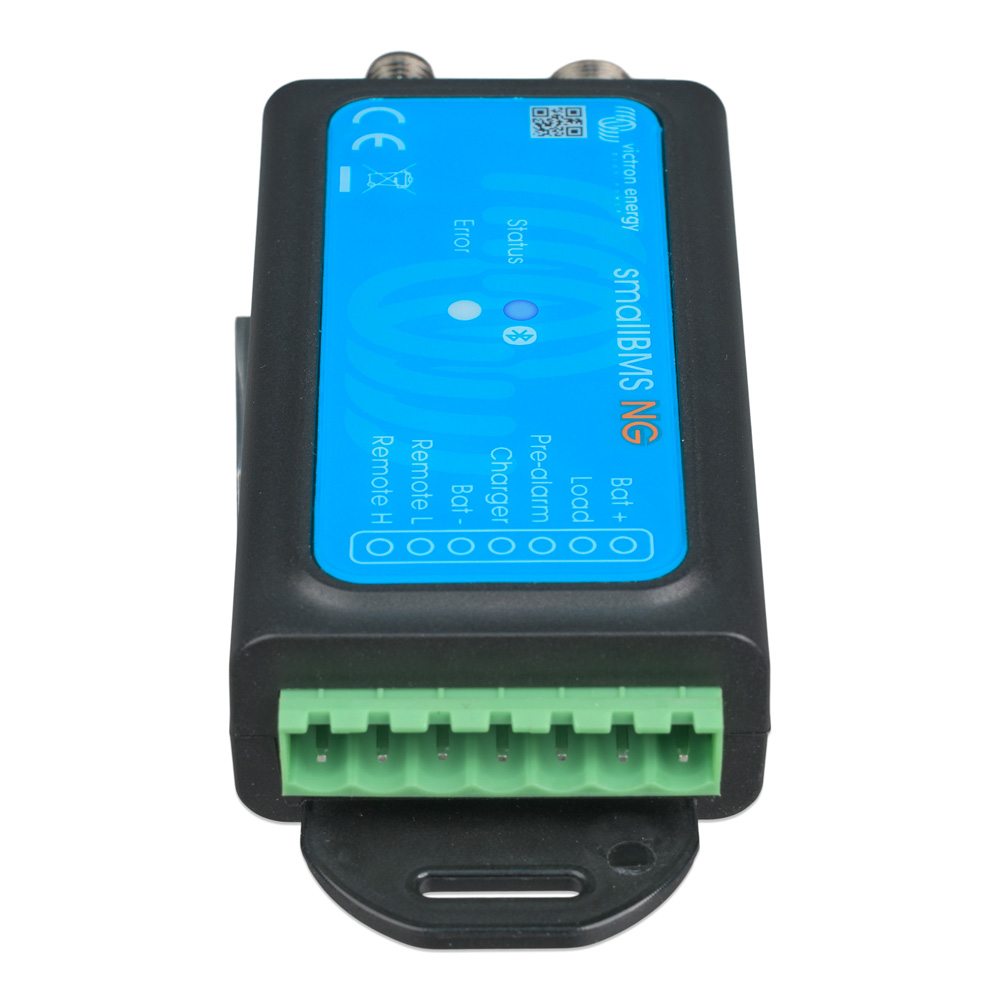

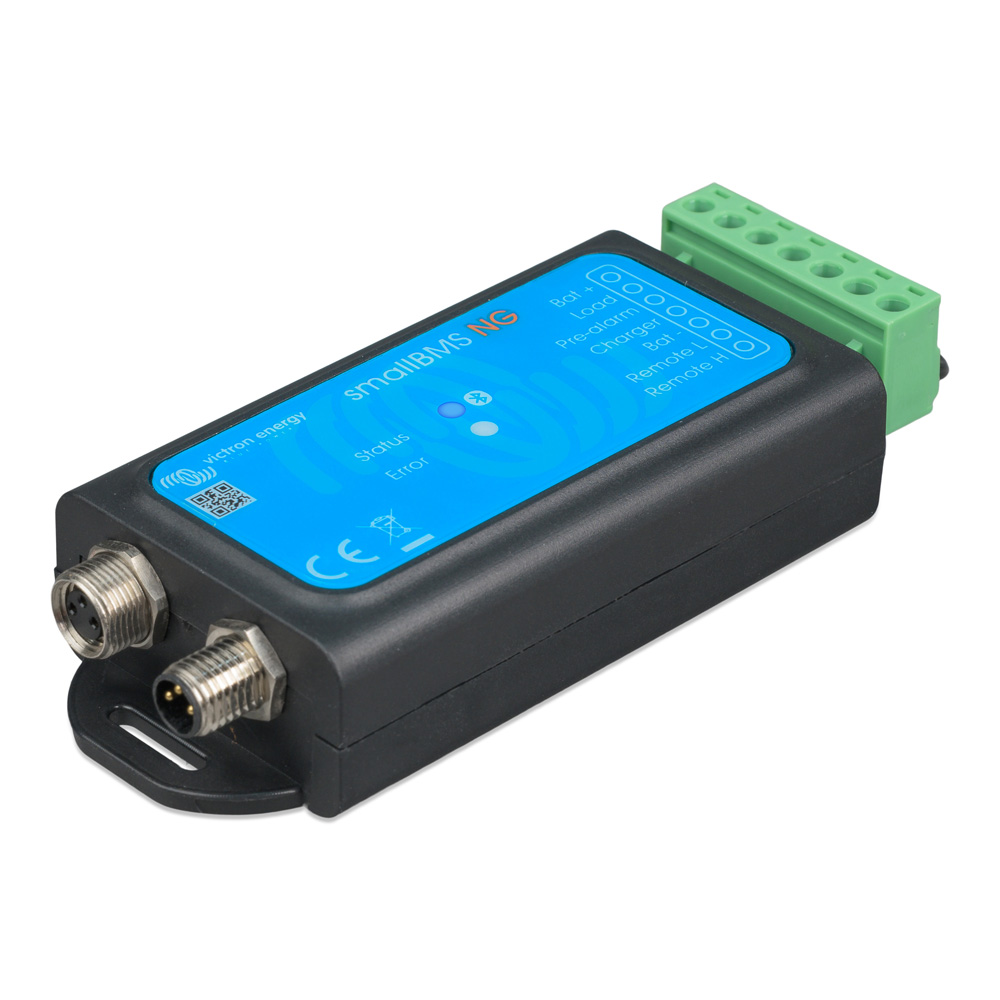

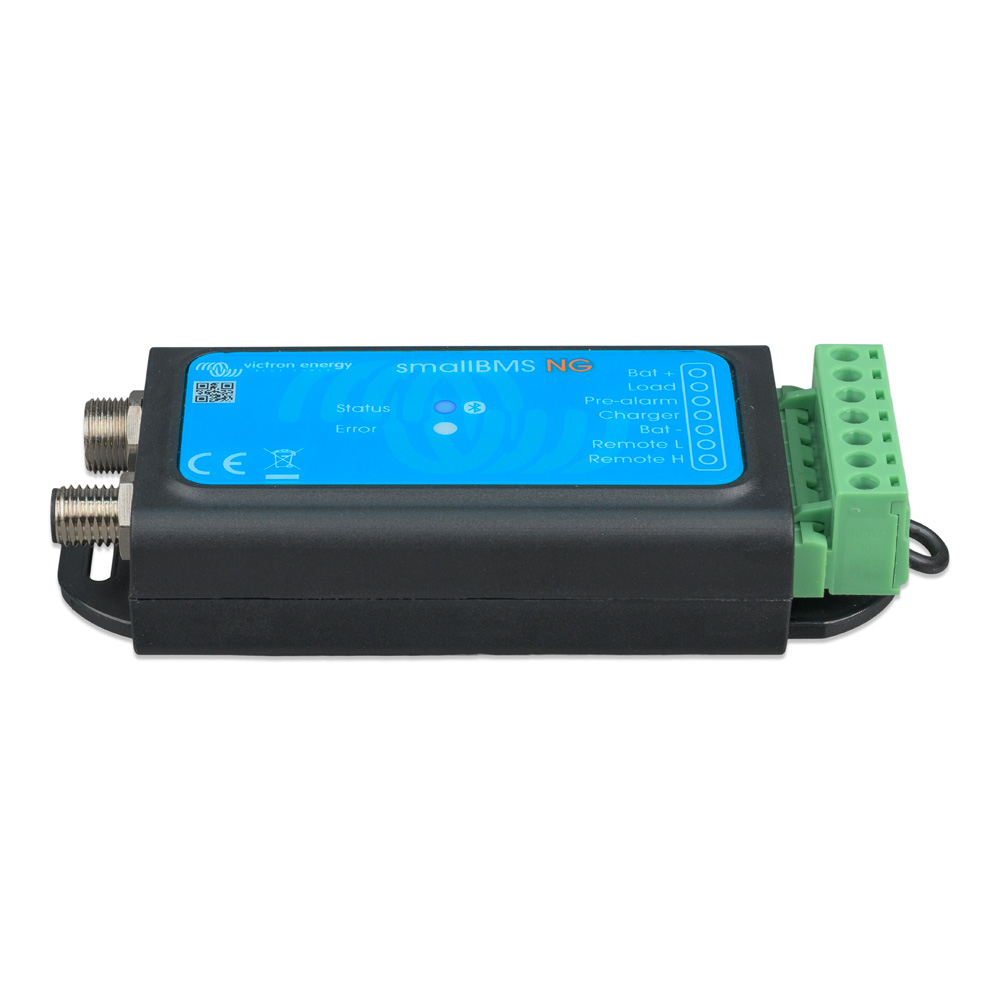

Victron SmallBMS NG Batteriemanagementsystem
Demnächst wieder verfügbar
Das SmallBMS NG von Victron Energy (MPN: BMS400100300) ist ein umfassendes Batteriemanagementsystem (BMS) für Victron Lithium-NG-Batterien. Es überwacht und schützt die Akkus, verwaltet Lade- und Lasttrennungen und gibt Vorwarnungen bei niedriger Batteriespannung aus. Dank integriertem Bluetooth ermöglicht das BMS eine zentrale Überwachung über die VictronConnect App, wodurch kein separater SmartShunt erforderlich ist. Das smallBMS NG verfügt über einen Lasttrennausgang, der das Ein- und Ausschalten von Verbrauchern wie Wechselrichtern steuert. Der Ladetrennausgang ermöglicht das ferngesteuerte Ein- und Ausschalten von Ladegeräten. Ein Voralarmausgang warnt rechtzeitig bei niedrigem Ladezustand, bevor kritische Funktionen deaktiviert werden. Zudem bietet das System konfigurierbare Entladeuntergrenzen und LED-Anzeigen für Status- und Warnmeldungen, sodass du immer informiert bleibst. Es sit eine benutzerfreundliche Lösung für die effiziente Verwaltung deiner Lithium-Batterien.
Highlights des SmallBMS NG
- Bluetooth Smart
- Last- und Ladetrennausgang
- Frühzeitige Alarmmeldungen
- Anschluss zum ferngesteuerten Ein-/Ausschalten
- Konfigurierbare Entladeuntergrenze
- LED-Anzeigen (für Status und Warnungen)
- App-Nutzung und Auswertung
Ausgänge und Funktionen
Lasttrennungsausgang - Er ermöglicht dir die bequeme Fernsteuerung von Geräten wie dem BatteryProtect, Wechselrichtern, DC-DC-Wandlern oder anderen Lasten mit Ferneinschaltfunktion. Dank des maximalen Ausgangsstroms von 1A kann er sogar Hochstromrelais oder Schütze ansteuern.
Ausgang zur Ladetrennung - Dieser erlaubt dir die einfache Fernsteuerung von Ladegeräten wie dem Smart Charger IP43, dem Cyrix-Li-Charge Relais, dem Cyrix-Li-ct Battery Combiner oder dem BatteryProtect. Beachte bitte, dass dieser Ausgang nicht für den Betrieb induktiver Lasten wie Relaisspulen geeignet ist.
Voralarm-Ausgang - benachrichtigt dich rechtzeitig bei niedriger Batteriespannung, entweder durch ein sichtbares oder ein akustisches Signal. Er wird mindestens 30 Sekunden aktiviert, bevor der Lasttrennungsausgang aufgrund einer Unterspannung deaktiviert wird. Damit kannst du ein Relais, eine LED oder einen Summer ansteuern. Der maximale Ausgangsstrom beträgt 1A (nicht kurzschlussfest).
Konfigurierbare Entladeuntergrenze - Der minimale SoC-Wert schützt deine Batterie vor übermäßiger Entladung und stellt gleichzeitig sicher, dass noch genügend Energie für die Selbstentladung verfügbar ist. Bei niedrigem SoC-Wert wird in VictronConnect eine Warnung angezeigt und der Voralarm aktiviert. Sobald die Entladeuntergrenze erreicht ist, löst das BMS einen Alarm aus, deaktiviert den ATD-Ausgang und schaltet alle verbundenen Lasten ab, um deine Batterie optimal zu sichern.

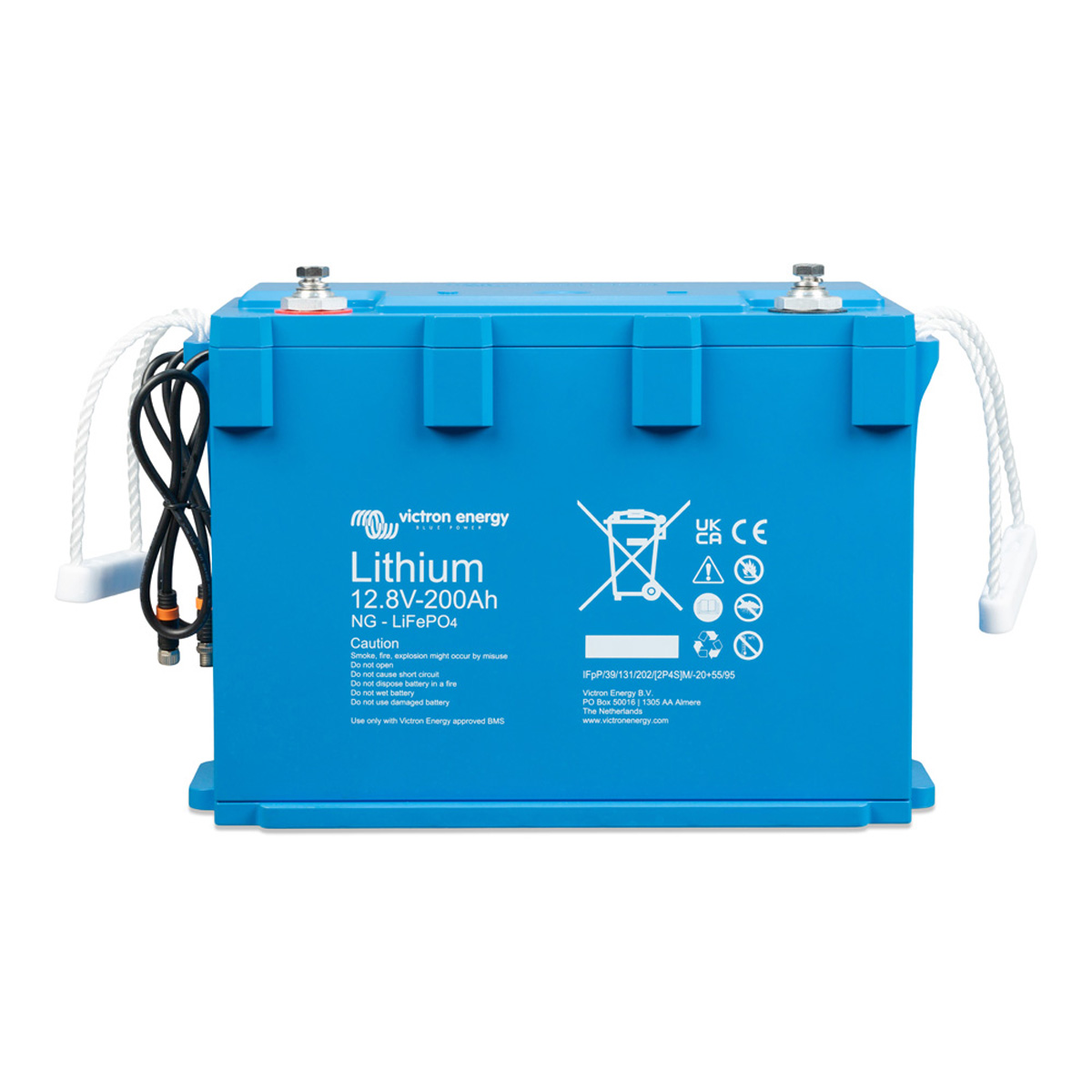

Kompatible Lithium NG Batterien
Die LiFePO4-Batterien sind in den Spannungen 12,8 V, 25,6 V und 51,2 V sowie mit verschiedene Kapazitäten erhältlich. Du hast die Möglichkeit, diese Batterien in Reihe, parallel oder in einer Kombination beider Methoden zu schalten, um Batteriebänke mit Spannungen von 12 V, 24 V oder 48 V zu konfigurieren. Für 12-V- und 24-V-Batteriebänke kannst du bis zu 50 Batterien einsetzen, während bei 48-V-Bänken bis zu 25 Batterien verwendet werden können. So erreichst du eine beeindruckende maximale Energiespeicherkapazität von 192 kWh bei 12 V, bis zu 384 kWh bei 24 V und 128 kWh bei 48 V. Hier findest du alles, um dein System zu erweitern.
Für Anwendungen ohne Integration mit Victron Wechselrichtern/Ladegeräten bietet es eine kostengünstige Alternative zum VE.Bus BMS NG, ist jedoch nicht kompatibel mit VE.Bus Wechselrichtern/Ladegeräten wie die MultiPlus- und Quattro-Serie.Es besteht keine Kompatibilität zu den Victron Lithium-Smart-Batterien.
App-Nutzung und Überwachung
Das BMS ist mit integriertem Bluetooth ausgestattet, was dir eine einfache und schnelle Einrichtung ermöglicht. Mit der VictronConnect-App kannst du über dein Mobiltelefon oder Tablet erweiterte Einstellungen vornehmen, deine Geräte umfassend überwachen und mühelos Firmware-Updates durchführen. Dank Instant Readout hast du ebenso sofort Zugriff auf alle wichtigen Informationen wie den Batterieladezustand (SoC), die Batterietemperatur sowie Warnungen und Alarme. Diese Daten werden bequem und übersichtlich direkt in der Geräteliste angezeigt, ganz ohne zusätzliche Verbindung.
Technische Daten
- Betriebsspannung: 8-70 VDC
- Stromaufnahme: 3 mA (ohne Last- und Ladetrennausgangsstrom)
- Stromaufnahme, niedrige Zellspannung: 1,2 mA
- Betriebstemperaturbereich: -20°C - +50°C
- Luftfeuchtigkeit: Max. 95% (nicht kondensierend)
- Schutzart: IP20
- Gewicht: 0,1 kg
- Abmessungen: 106 x 42 x 23 mm
Lieferumfang
1x Victron Batteriemanagementsystem smallBMS NG
