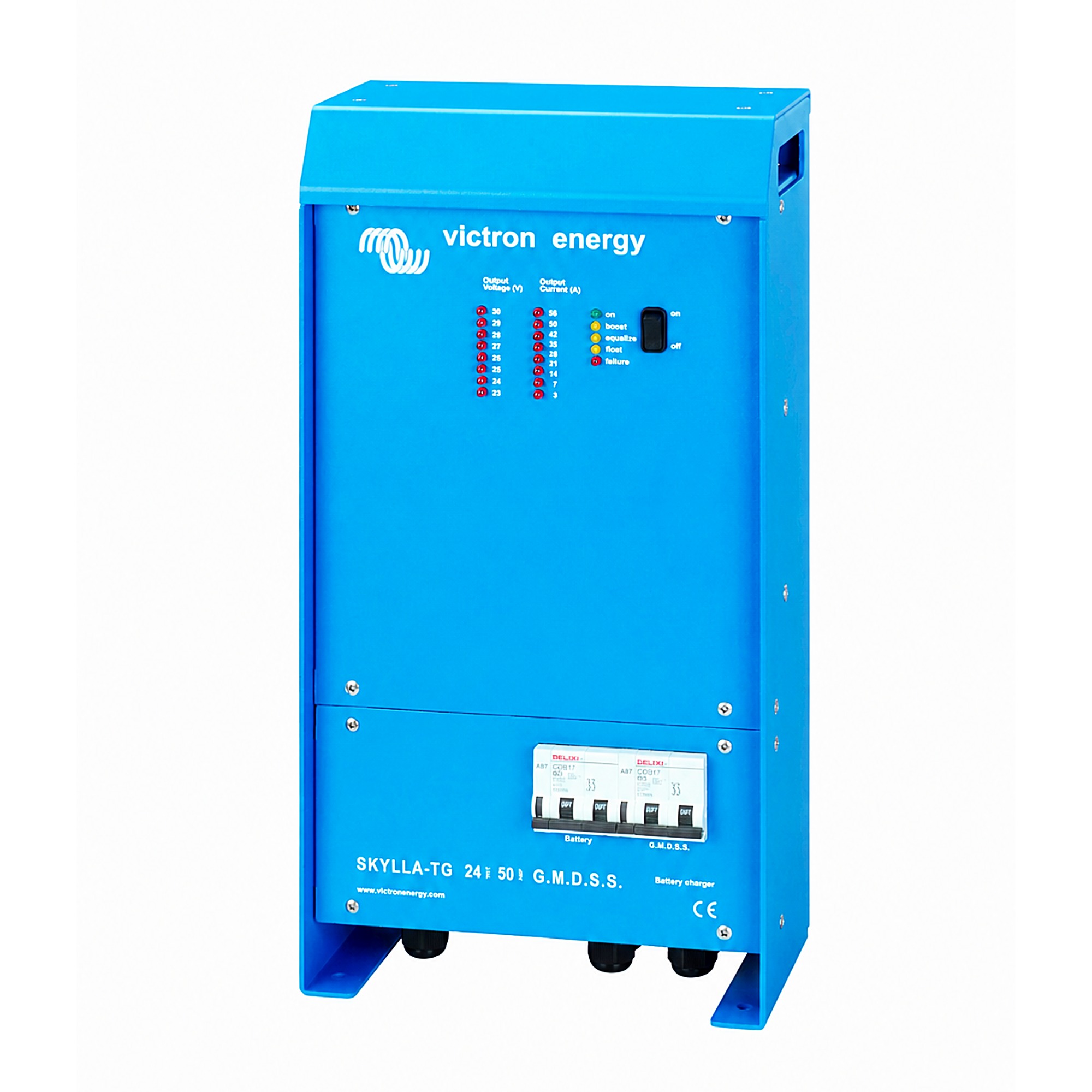

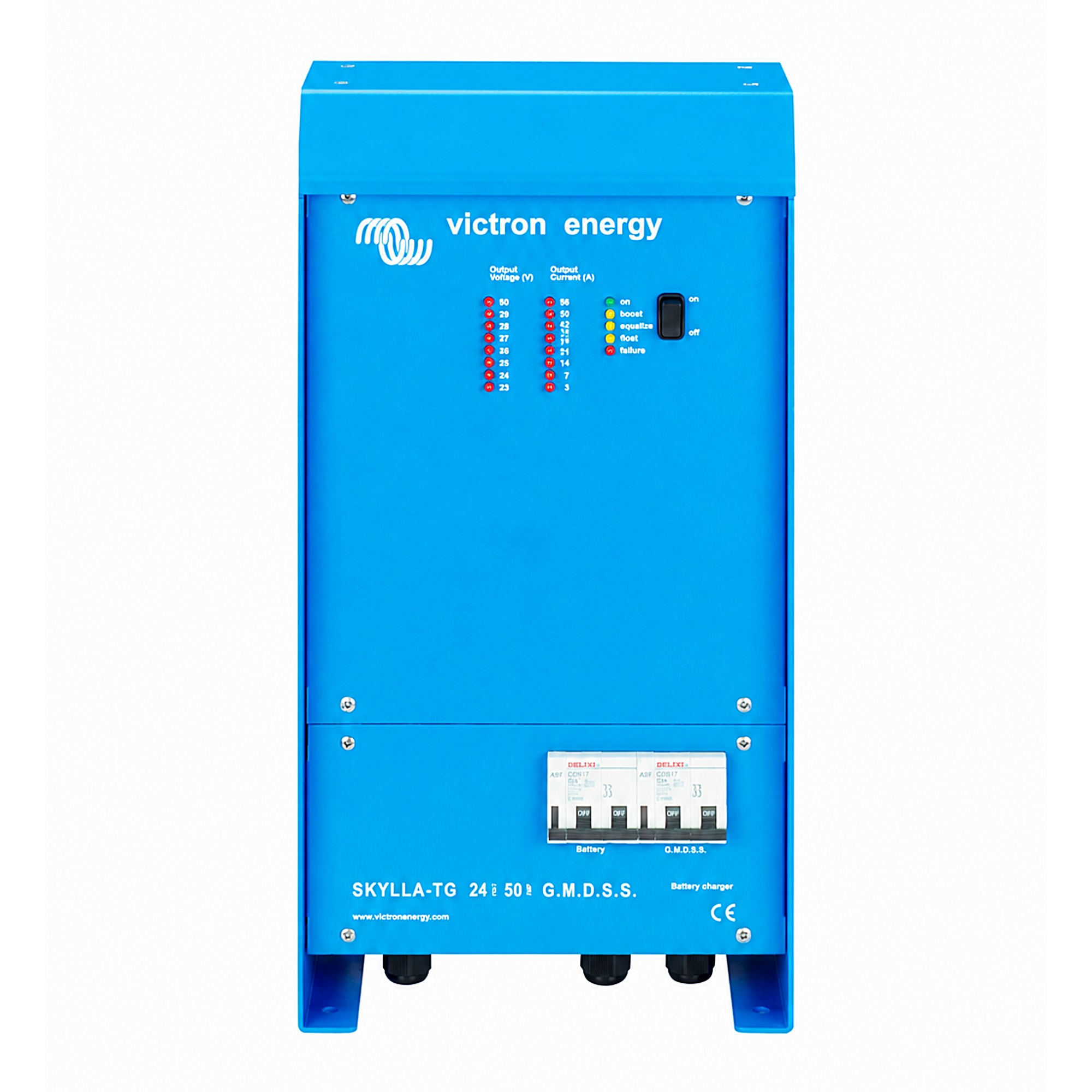

Victron Skylla-TG 24/50 GMDSS 120-240V 50A Batterieladegerät

Das Skylla-TG 24/50 GMDSS 120-240V von Victron (MPN: SDTG2400504) ist ein 24V-Batterieladegerät mit 50 A Ladestrom, das speziell für die Stromversorgung und Batterieüberwachung in GMDSS-Anwendungen auf Schiffen ausgelegt ist. Neben der dreistufigen IUoUo-Ladung stellt das Gerät die für das GMDSS-System erforderlichen Überwachungs- und Alarmdaten bereit und überwacht die Batteriekapazität einschließlich der verbleibenden Restlaufzeit. Batterie und GMDSS-System werden dafür direkt mit dem Ladegerät verbunden.

50A-Batterieladung mit integrierter Überwachung für GMDSS-Systeme

• 24V-Batterieladegerät mit 50 A Ladestrom
• Entwickelt für GMDSS-Anwendungen in der Schifffahrt
• Integrierte Überwachungs- und Alarmfunktionen
• Eingebauter Batteriewächter zur Überwachung der Batteriekapazität
• Berechnung und Anzeige der verbleibenden Batterie-Restlaufzeit über das optionale Bedienpanel
• Dreistufige IUoUo-Ladecharakteristik
• Weiter AC-Eingangsspannungsbereich von 90–265 V
• Temperaturkompensation über Temperatursensor
• Verwendung als stabilisierte Stromversorgung möglich

Für GMDSS-Stromversorgungen entwickelt

GMDSS steht für Global Maritime Distress and Safety System und bezeichnet das internationale Seenot- und Sicherheitsfunksystem für die Schifffahrt. Für dessen zuverlässige Energieversorgung müssen nicht nur die angeschlossenen Batterien geladen werden. Ebenso wichtig ist die Überwachung ihres Zustands, damit relevante Informationen und Alarmmeldungen für das Funksystem verfügbar sind. Das Skylla-TG 24/50 GMDSS verbindet diese Aufgaben in einem Gerät. Batterie und GMDSS-System werden direkt an das Ladegerät angeschlossen. Diese Ausführung stellt die benötigten Überwachungs- und Alarmdaten bereit und unterscheidet sich damit funktional von einem Skylla-TG, das ausschließlich zur Batterieladung eingesetzt wird.

Integrierte Batterieüberwachung und Restlaufzeitberechnung

Ein wesentliches Merkmal der GMDSS-Ausführung ist der eingebaute Batteriewächter. Er überwacht die Batteriekapazität und ermöglicht die Ermittlung der verbleibenden Betriebsdauer der angeschlossenen Versorgung. Bei einem Stromausfall kann über das entsprechende Paneel damit nicht nur der aktuelle Batteriezustand, sondern auch die verbleibende Restlaufzeit angezeigt werden. Hierfür sind unter anderem DC-Spannung, Batteriestrom, verbrauchte Amperestunden und „Time to go“ als verfügbare Panelinformationen aufgezeigt. Zusätzlich können Alarmzustände und Ladegerätefehler signalisiert werden.

Dreistufige IUoUo-Ladung mit 50 A

Das Ladegerät arbeitet mit einer mikroprozessorgesteuerten IUoUo-Ladecharakteristik. Der Ladevorgang wird dabei in mehrere Phasen unterteilt, um die Batterie zunächst mit hohem Strom zu laden und anschließend kontrolliert auf Lade- beziehungsweise Erhaltungsspannung zu halten. Die 24/50-GMDSS-Ausführung besitzt eine Konstant-Ladespannung von 28,5 V und eine Erhaltungsspannung von 26,5 V. Der maximale Ladestrom beträgt 50 A. Zusätzlich sind die Anpassung der Ladeparameter sowie verschiedene Betriebsmodi möglich. Die Einstellungen sind entsprechend der verwendeten Batterie und der jeweiligen Anwendung vorzunehmen..

Weiter Eingangsspannungsbereich für 120-/240-V-Versorgung

Der AC-Eingang arbeitet in einem Bereich von 90 bis 265 V AC bei 45 bis 65 Hz. Dadurch ist die 120-/240-V-Ausführung für unterschiedliche Netzspannungen ausgelegt. Bei 110 V AC gelten abhängig von der Betriebsbedingung Einschränkungen des verfügbaren Ladestroms. Der maximale Eingangsstrom beträgt 20 A. Bei niedriger Eingangsspannung kann der verfügbare Ausgangsstrom entsprechend begrenzt werden.

Technische Daten

• Batteriesystem: 24 V
• Eingangsnennspannung: 120 / 230 V AC
• Eingangsspannungsbereich: 90–265 V AC
• Frequenz: 45–65 Hz
• Leistungsfaktor: 1
• Konstant-Ladespannung: 28,5 V DC
• Erhaltungsspannung: 26,5 V DC
• Ladestrom: 50 A
• Kühlung: Fremdkühlung
• Schutzart: IP21
• Betriebs-/Temperaturbereich: -40 bis +50 °C
• Relative Luftfeuchtigkeit: max. 95 %
• Batterieanschluss: 2 × 1,5 m Kabel
• AC-Anschluss: dreiadriges AWG-6-Kabel mit 2,5 mm², Länge 2 m
• Abmessungen: 485 × 250 × 147 mm
• Gewicht: 6 kg

Lieferumfang

1x Victron Energy Skylla-TG 24/50 GMDSS 120-240V Batterieladegerät
Anschlusskabel gemäß Geräteausführung
Temperatursensor
