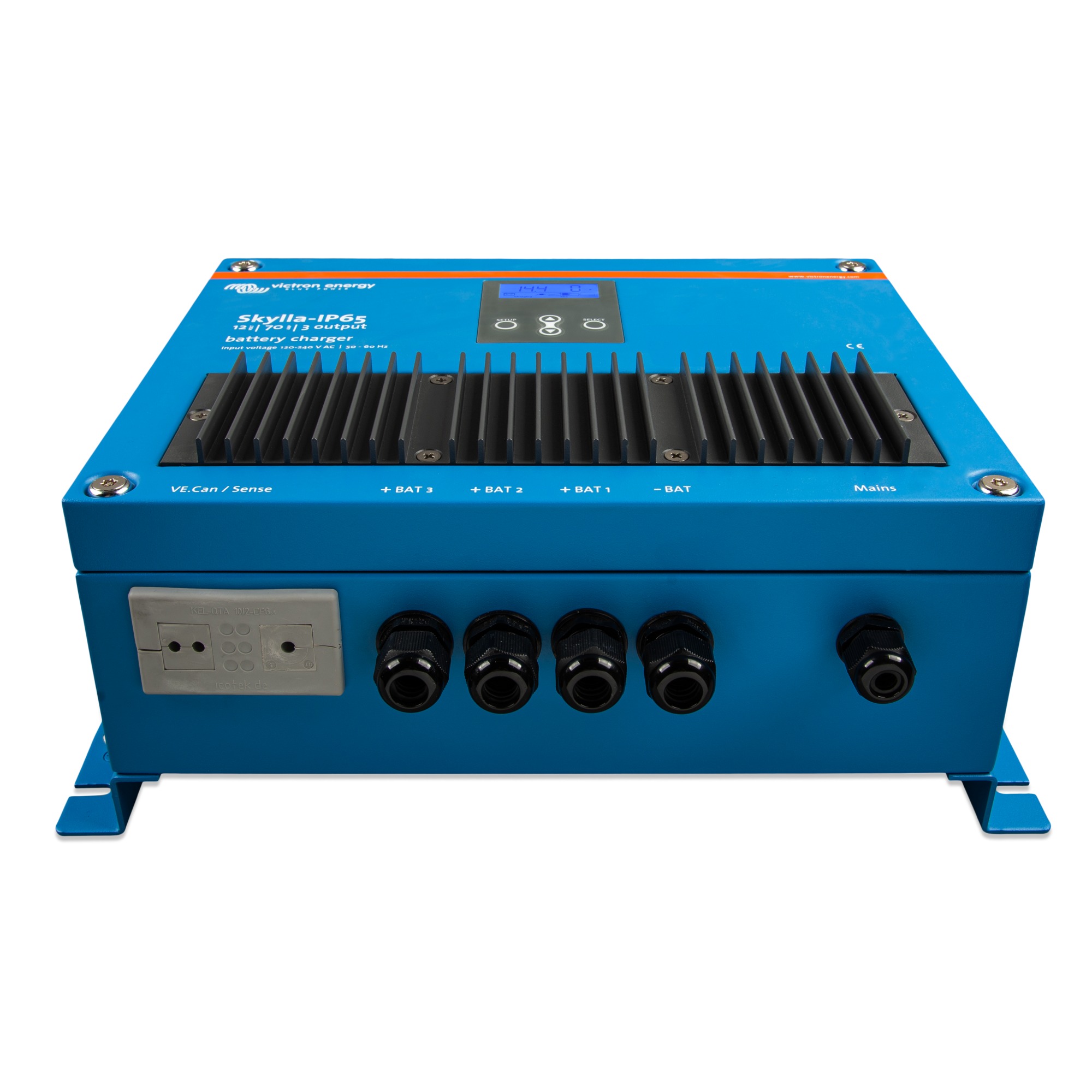

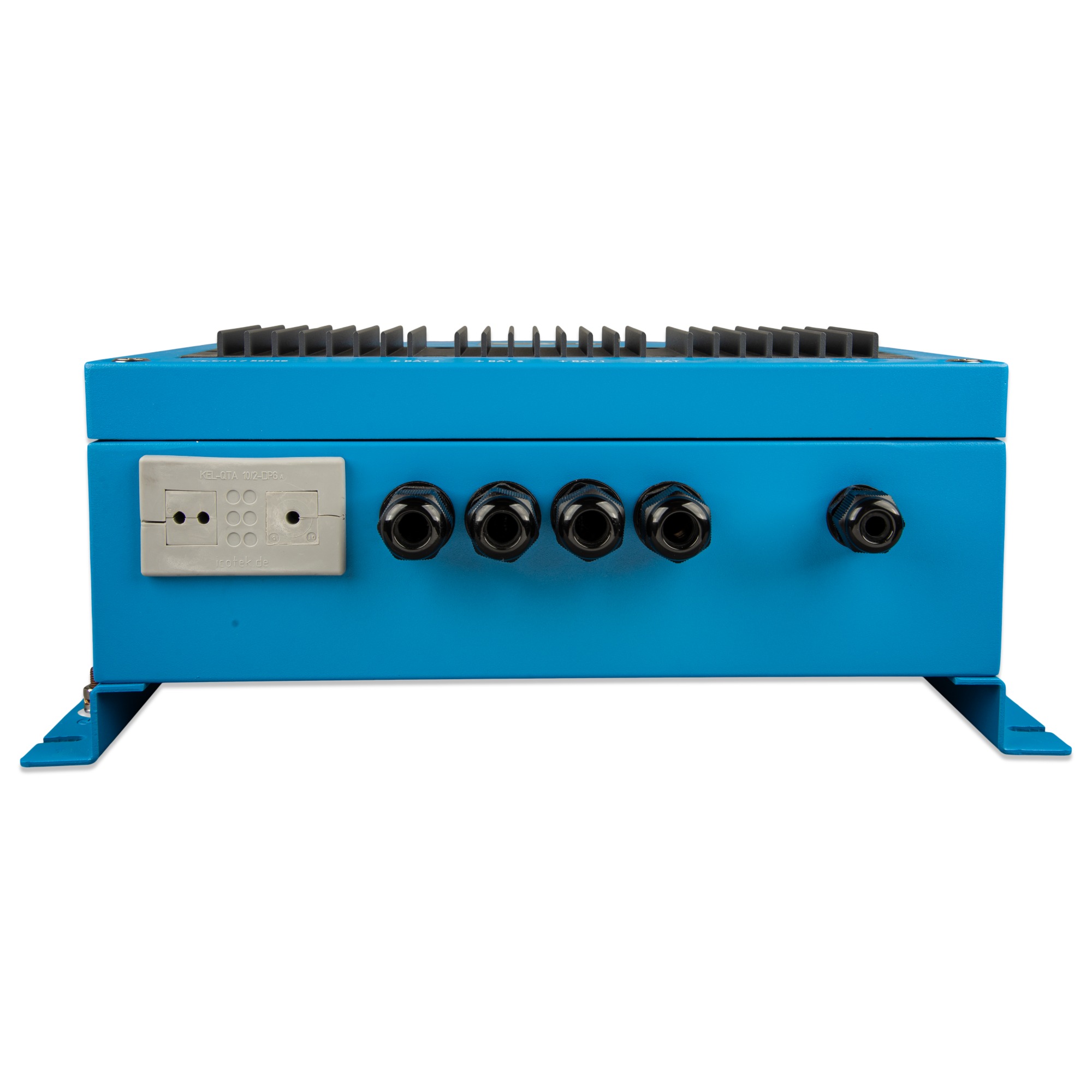

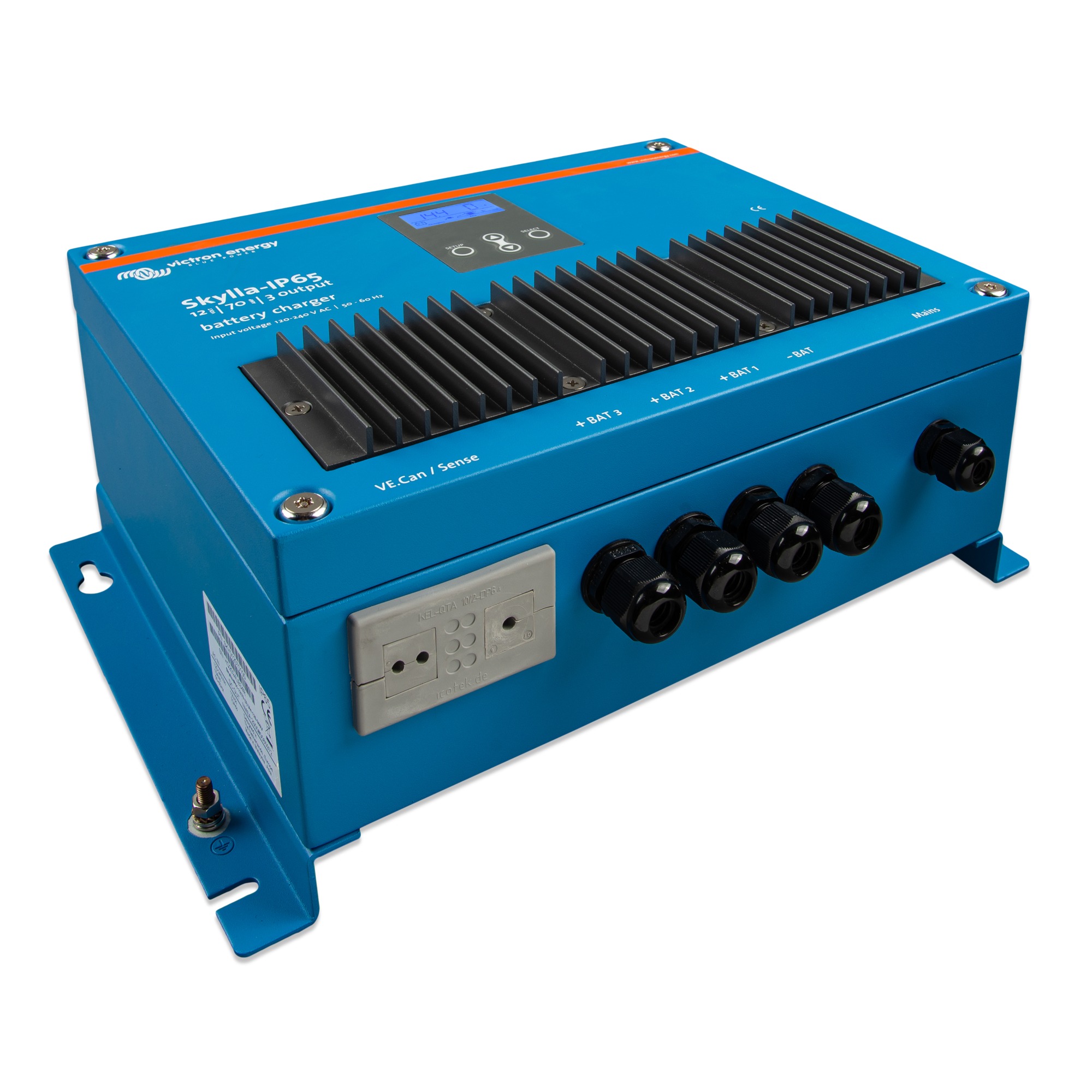

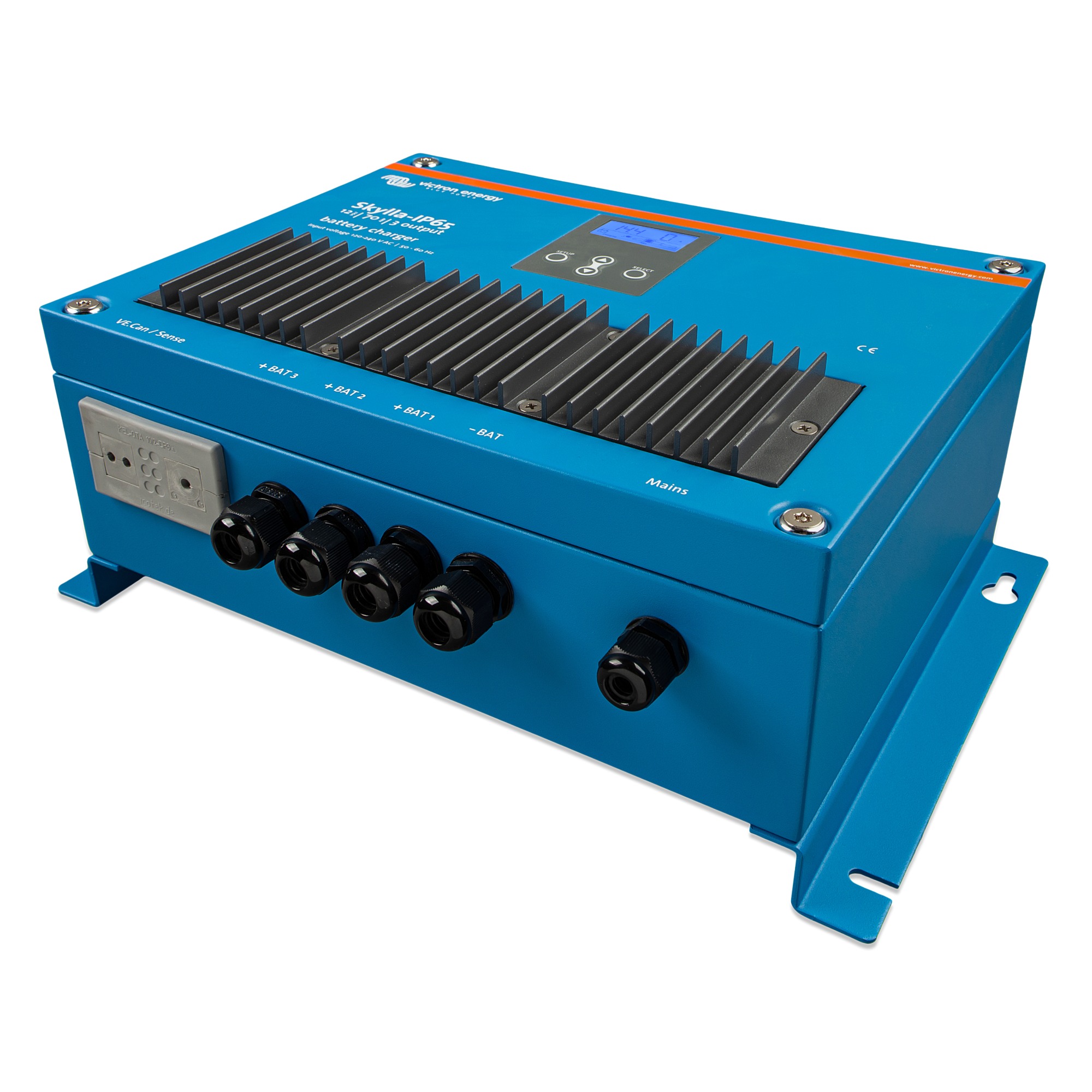

Victron Skylla-IP65 12/70(3) 120-240V 12V 70A Batterieladegerät mit 3 Ausgängen

Das Victron Energy Skylla-IP65 12/70(3) 120-240V (MPN: SKY012070100) ist ein leistungsstarkes 12-V-Batterieladegerät mit drei getrennten Ladeausgängen und einem maximalen Gesamtausgangsstrom von 70 A. Dadurch lassen sich bis zu drei separate 12-V-Batteriebänke über ein gemeinsames Ladegerät versorgen. Mit adaptivem siebenstufigem Ladealgorithmus, Lithium-Ionen-Lademodus, Temperatur- und Spannungskompensation sowie VE.Can-Schnittstelle ist das Gerät für anspruchsvolle Batterie- und Energiesysteme ausgelegt. Das robuste Stahlgehäuse mit Schutzart IP65 ermöglicht den Einsatz auch unter anspruchsvollen Umgebungsbedingungen.

70-A-Batterieladegerät mit drei getrennten Ladeausgängen

• 3 getrennte Ladeausgänge für bis zu drei 12-V-Batteriebänke
• Maximaler Gesamtausgangsstrom von 70 A
• Empfohlene Batteriekapazität von 350 bis 700 Ah
• Siebenstufiger adaptiver Ladealgorithmus
• Separater dreistufiger Ladealgorithmus für Lithium-Ionen-Batterien
• Universeller AC-Eingangsbereich von 90 bis 265 V
• Temperatur- und Spannungskompensation für die Batterieladung
• VE.Can mit zwei RJ45-Anschlüssen
• Synchronisierter Parallelbetrieb mehrerer Ladegeräte möglich
• Auch als stabilisierte Stromversorgung einsetzbar
• Schutz gegen Batterie-Verpolung, Ausgangskurzschluss und Übertemperatur
• Robustes Stahlgehäuse mit Schutzart IP65

Drei vollwertige Ladeausgänge

Das Skylla-IP65 12/70(3) verfügt über drei getrennte Ladeausgänge zur Versorgung mehrerer 12-V-Batteriebänke. Jeder Ausgang kann für eine separate Batterie genutzt werden. Der maximale Gesamtausgangsstrom des Ladegeräts beträgt jedoch 70 A und wird auf die aktiven Ausgänge verteilt.

Damit eignet sich diese Ausführung insbesondere für Systeme mit mehreren voneinander getrennten Batteriebänken. Im Unterschied zur 1+1-Variante besitzt das 12/70(3) keinen separaten, auf 3 A begrenzten Starterbatterie-Ausgang.

Adaptiver siebenstufiger Ladealgorithmus

Für die Batterieladung arbeitet das Skylla-IP65 mit einem siebenstufigen adaptiven Ladealgorithmus. Dabei wird der Ladeverlauf an den Zustand beziehungsweise die vorausgegangene Entladung der Batterie angepasst. Nach einer geringen Entladung fällt die Konstantspannungsphase entsprechend kürzer aus, während sie nach einer stärkeren Entladung verlängert wird.

Der integrierte BatterySafe-Modus begrenzt den Spannungsanstieg, sobald die Gasungsspannung erreicht wird. Dadurch wird die Batterie gegen übermäßige Gasentwicklung gegen Ende der Konstantstromphase geschützt.

Lagerungsmodus für längere Ruhezeiten

Wird die Batterie über einen längeren Zeitraum nicht entladen, reduziert das Ladegerät die Spannung im Lagerungsmodus. Bei der 12-V-Ausführung beträgt die Lagerungs-Ladespannung 13,2 V. Dadurch werden Gasentwicklung und Korrosion an den positiven Platten während längerer Standzeiten reduziert.

In regelmäßigen Abständen wird die Spannung wieder angehoben, um einer Elektrolytschichtung und Sulfatierung entgegenzuwirken.

Temperatur- und Spannungskompensation

Zum Skylla-IP65 gehört ein Batterie-Temperaturfühler. Über die erfasste Batterietemperatur kann das Ladegerät die Ladespannung entsprechend anpassen. Steigt die Temperatur, wird die Ladespannung reduziert.

Zusätzlich unterstützt das Ladegerät eine Batteriespannungsmessung zur Kompensation von Spannungsverlusten über die Verkabelung. Dadurch kann die tatsächlich an der Batterie anliegende Spannung bei der Laderegelung berücksichtigt werden.

Lademodus für Lithium-Ionen-Batterien

Neben dem adaptiven Ladealgorithmus steht ein dreistufiger Ladealgorithmus für Lithium-Ionen-Batterien zur Verfügung. Die Steuerung kann über den Fernsteuerungsanschluss oder über die CAN-Bus-Verbindung erfolgen. Dadurch lässt sich das Ladegerät in entsprechend ausgelegte Batteriesysteme mit BMS integrieren.

Für die konkrete Kombination mit einer Lithium-Batterie sind die Vorgaben des Batterie- und BMS-Herstellers zu berücksichtigen.

VE.Can und synchronisierter Parallelbetrieb

Für die Systemkommunikation verfügt das Skylla-IP65 über zwei RJ45-Anschlüsse für VE.Can. Als Protokoll nennt Victron NMEA2000. Über VE.Can können mehrere kompatible Skylla-IP65-Ladegeräte miteinander verbunden und synchronisiert parallel betrieben werden.

Damit lässt sich die Ladeleistung in entsprechend ausgelegten Systemen durch mehrere Geräte erweitern. Zusätzlich kann das Ladegerät in weitere Victron-Systemkomponenten und Überwachungslösungen eingebunden werden.

IP65-Gehäuse für anspruchsvolle Einsatzbedingungen

Das Ladegerät besitzt ein epoxidpulverbeschichtetes Stahlgehäuse mit Schutzart IP65. Die Leiterplatten sind zusätzlich gegen Korrosion geschützt. Damit ist die Skylla-IP65-Serie für Anwendungen ausgelegt, bei denen Feuchtigkeit, Staub oder salzhaltige Luft auftreten können.

Die Kühlung erfolgt über einen internen Luftumlauf mit Fremdkühlung. Bis zu einer Umgebungstemperatur von +40 °C steht der volle Ausgangsstrom zur Verfügung. Bei höheren Temperaturen kann das Ladegerät seine Ausgangsleistung reduzieren, um die Leistungselektronik innerhalb der vorgesehenen Temperaturgrenzen zu halten.

Auch als stabilisierte Stromversorgung nutzbar

Neben dem Batterieladebetrieb kann das Skylla-IP65 als Stromversorgung mit stabilisierter Ausgangsspannung eingesetzt werden. Bei der 12-V-Ausführung lässt sich die Ausgangsspannung innerhalb eines Bereichs von 10 bis 16 V nutzen. Dadurch eignet sich das Gerät auch für entsprechend ausgelegte DC-Anwendungen, bei denen eine stabilisierte Spannungsversorgung benötigt wird.

Technische Daten

• Hersteller: Victron Energy
• Modell: Skylla-IP65 12/70(3) 120-240V
• MPN: SKY012070100
• Systemspannung: 12 V
• Anzahl Ladeausgänge: 3
• Max. Gesamtausgangsstrom: 70 A
• Eingangsspannung: 120 / 230 V AC
• Eingangsspannungsbereich: 90–265 V AC
• Frequenz: 45–65 Hz
• Max. Eingangsstrom bei 100 V AC: 12 A
• Leistungsfaktor: 0,98
• Konstant-Ladespannung: 14,4 V
• Erhaltungs-Ladespannung: 13,8 V
• Lagerungs-Ladespannung: 13,2 V
• Ausgangsspannungsbereich: 10–16 V
• Empfohlene Batteriekapazität: 350–700 Ah

• Ladealgorithmus: Siebenstufig, adaptiv
• Lithium-Ionen-Ladealgorithmus: Dreistufig
• Temperaturfühler: Ja
• Verwendung als Stromversorgung: Ja
• Ferngesteuerte Ein-/Aus-Schaltung: Ja
• CAN-Bus-Schnittstelle: VE.Can
• VE.Can-Anschlüsse: 2 × RJ45
• Protokoll: NMEA2000
• VE.Can galvanisch isoliert: Nein
• Synchronisierter Parallelbetrieb: Ja, über VE.Can

• Alarmrelais: DPST
• Alarmrelais AC: 240 V AC / 4 A
• Alarmrelais DC: 4 A bis 35 V DC / 1 A bis 60 V DC
• Schutzfunktionen: Batterie-Verpolung über Sicherung, Ausgangskurzschluss, Übertemperatur
• Batterieanschluss: M6-Bolzen
• AC-Anschluss: Schraubklemme für 6 mm² / AWG 10

• Kühlung: Fremdkühlung mit internem Luftumlauf
• Betriebstemperatur: -20 bis +60 °C
• Voller Ausgangsstrom: bis +40 °C
• Relative Luftfeuchtigkeit: max. 95 %, nicht kondensierend
• Gehäusematerial: Stahl
• Gehäusefarbe: Blau, RAL 5012
• Schutzart: IP65
• Abmessungen (H × B × T): 401 × 265 × 151 mm
• Gewicht: 6 kg

Lieferumfang

1 × Victron Energy Skylla-IP65 12/70(3) 120-240V Batterieladegerät
1 × Batterie-Temperaturfühler
