Pytes V16 Battery Base Bodenhalterung für V16 LiFePO4 Batterie

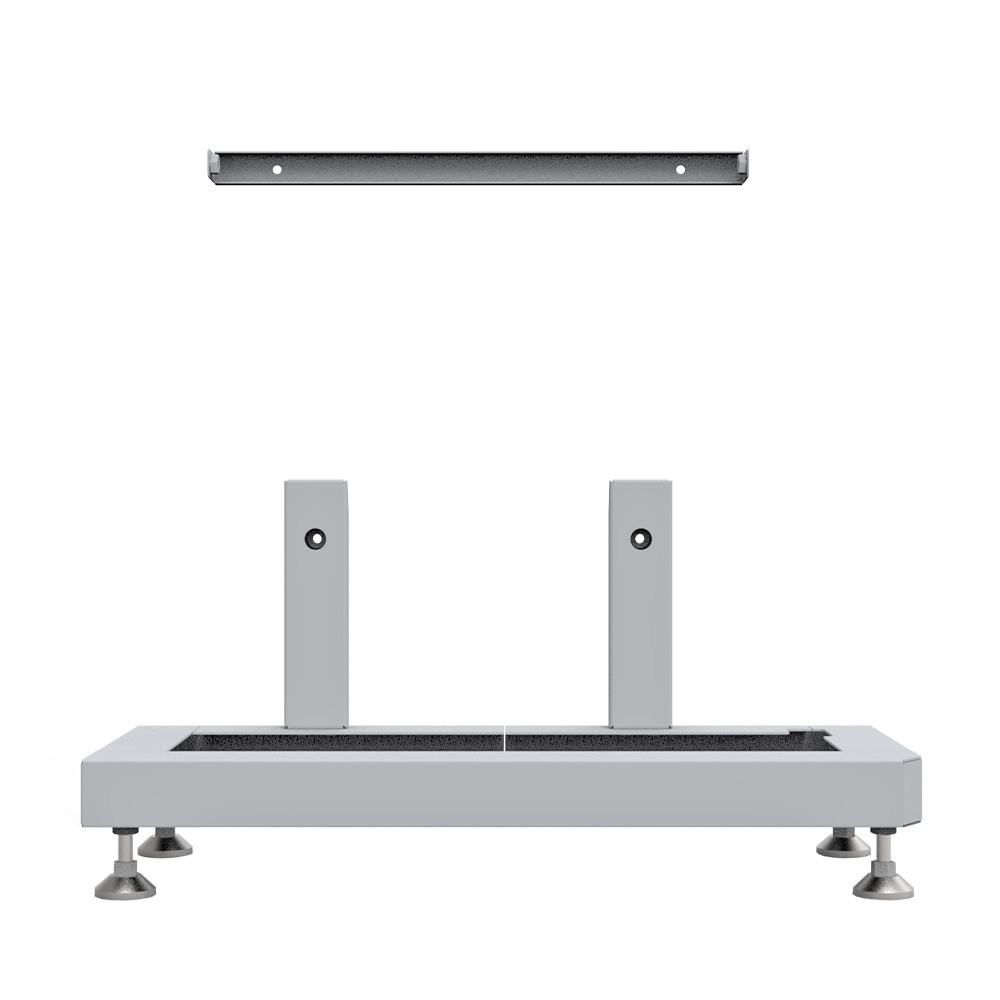

Die Pytes V16 Battery Base (MPN: 110409100255) ist die passende Bodenhalterung für die V16 LiFePO4 Batterie. Sie nimmt den Batteriespeicher auf vier verstellbaren Standfüßen auf und wird zusätzlich über eine Klemmleiste an der Wand gesichert. Damit eignet sich das Montagesystem für Installationen, bei denen die Batterie bodenstehend montiert werden soll, ohne vollständig auf eine Wandbefestigung zur Kippsicherung zu verzichten. Zum Set gehören neben der Grundhalterung auch zwei Aufnahmelaschen, eine Klemmleiste sowie die benötigten Schrauben und Dübel.

Bodenhalterung mit zusätzlicher Sicherung der Pytes V16

• Passgenaues Montagezubehör für die Pytes V16 Batterie
• Bodenstehende Aufnahme des Batteriespeichers
• Vier verstellbare Standfüße zum waagerechten Ausrichten
• Zwei Halterungslaschen zur Befestigung der Batterie auf der Basis
• Zusätzliche Klemmleiste zur Sicherung des Speichers an der Wand
• Befestigungsschrauben und Wanddübel im Lieferumfang
• Grundhalterung mit Abmessungen von 688,5 × 265 × 125 mm
• Montageposition der Wandklemmleiste wird an die tatsächliche Batteriehöhe angepasst

Bodenaufstellung mit mechanischer Wandfixierung

Die Halterung bildet eine stabile Auflage für die Pytes V16 Batterie. Vor der Montage wird die Grundhalterung am vorgesehenen Installationsort aufgestellt und mithilfe der vier verstellbaren Füße waagerecht ausgerichtet. Anschließend werden die beiden senkrechten Aufnahmelaschen mit vier M8×20-Schrauben an der Basis befestigt. Der Akku wird danach auf die beiden Laschen gesetzt und mit zwei M10×30-Schrauben gesichert. Dadurch ist der Speicher fest mit der Bodenhalterung verbunden. Das Montagesystem ist jedoch nicht als vollständig freistehende Lösung ohne weitere Sicherung beschrieben. Eine zusätzliche Klemmleiste wird an der Rückseite der Batterie angesetzt und mit der Wand verschraubt. Sie dient dazu, die bodenstehende V16 gegen Kippen und unbeabsichtigtes Verschieben zu sichern.

Verstellbare Standfüße für eine waagerechte Ausrichtung

Die vier Standfüße unter der Grundhalterung können einzeln eingestellt werden. Dadurch lässt sich die Base auf dem Boden anpassen und die Batterie senkrecht ausrichten. Voraussetzung bleibt ein ausreichend tragfähiger, ebener und für das Gewicht des Batteriesystems geeigneter Untergrund. Sie dienen zum Ausgleichen kleinerer Unebenheiten, sie ersetzen keine fachgerechte Vorbereitung eines ungeeigneten oder nicht ausreichend belastbaren Bodens.

Vorgaben für die Schraubverbindungen

Folgende Anzugsdrehmomente sollten beachtet werden:

• M8×20-Schrauben der beiden Halterungslaschen: 15 Nm
• M10×30-Schrauben zwischen Batterie und Aufnahmelaschen: 25 Nm
• M10×60-Schrauben für die Klemmleiste an der Batterie: 25 Nm
• M6×40-Spreizanker zur Wandbefestigung: 6 Nm

Die angegebenen Drehmomente unterstützen eine definierte und sichere Montage. Für die Installation wird geeignetes Werkzeug einschließlich eines passenden Drehmomentschlüssels benötigt.

Hinweise zur Installation

Die Montage sollte entsprechend der Pytes-Installationsanleitung und den örtlichen Vorgaben durchgeführt werden. Vor Beginn der Arbeiten muss die Batterie ausgeschaltet und vom Wechselrichter sowie von weiteren Energiequellen getrennt sein.

Der Installationsort muss:

• das Gesamtgewicht von Batterie und Halterung sicher aufnehmen können,
• einen ebenen und tragfähigen Boden besitzen,
• eine geeignete Wand für die zusätzliche Klemmleistenbefestigung bieten,
• frei von stehendem Wasser sein,
• ausreichend Abstand zu Wärmequellen und brennbaren Stoffen bieten,
• vor unbefugtem Zugriff durch Kinder und Tiere geschützt sein.

Die Pytes V16 wiegt etwa 130 kg. Entsprechend sind geeignete Hebe- und Transporthilfen sowie mehrere qualifizierte Personen für das Positionieren des Speichers erforderlich.

Technische Daten

• Abmessungen Grundhalterung: 688,5 × 265 × 125 mm
• Abmessungen je Halterungslasche: 58 × 27 × 230 mm
• Abmessungen Klemmleiste: 499 × 45 × 30 mm
• Anzahl Halterungslaschen: 2
• Anzahl Standfüße: 4
• Standfüße: einzeln verstellbar
• Wandbohrung: Ø 8 mm
• Bohrtiefe laut Anleitung: 40 mm
• Schrauben Halterungslaschen: 4 × M8×20
• Schrauben Batteriebefestigung: 2 × M10×30
• Schrauben Klemmleiste: 2 × M10×65 laut Packliste
• Wandanker: 2 × M6×40

Lieferumfang

1x Pytes V16 Grundhalterung mit vier Standfüßen
2x Halterungslaschen, 58 × 27 × 230 mm
1x Klemmleiste, 499 × 45 × 30 mm
4x Schraube M8×20
2x Schraube M10×25 laut Packliste
2x Schraube M10×65 laut Packliste
2x Spreizanker M6×40
1x Installationsanleitung
