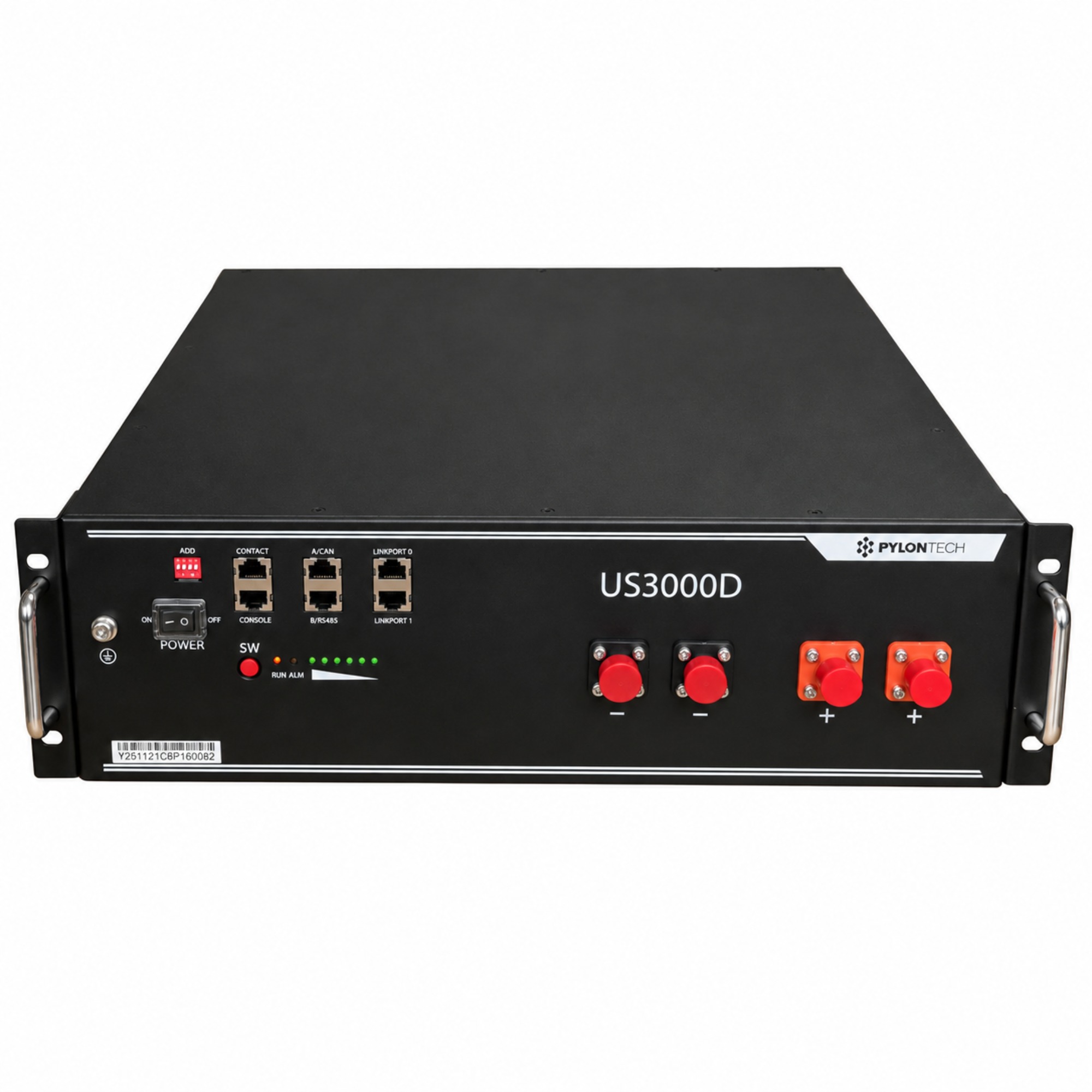

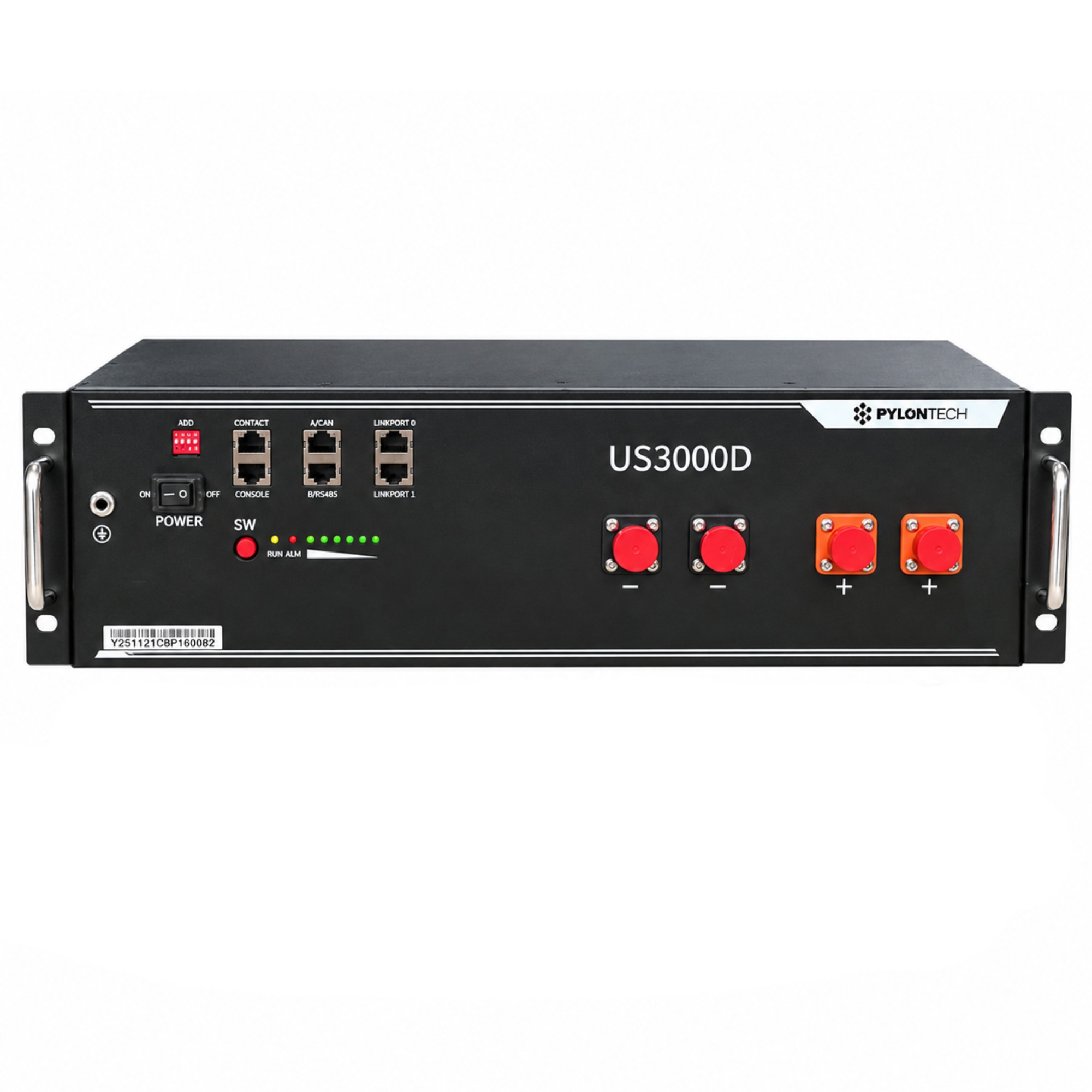

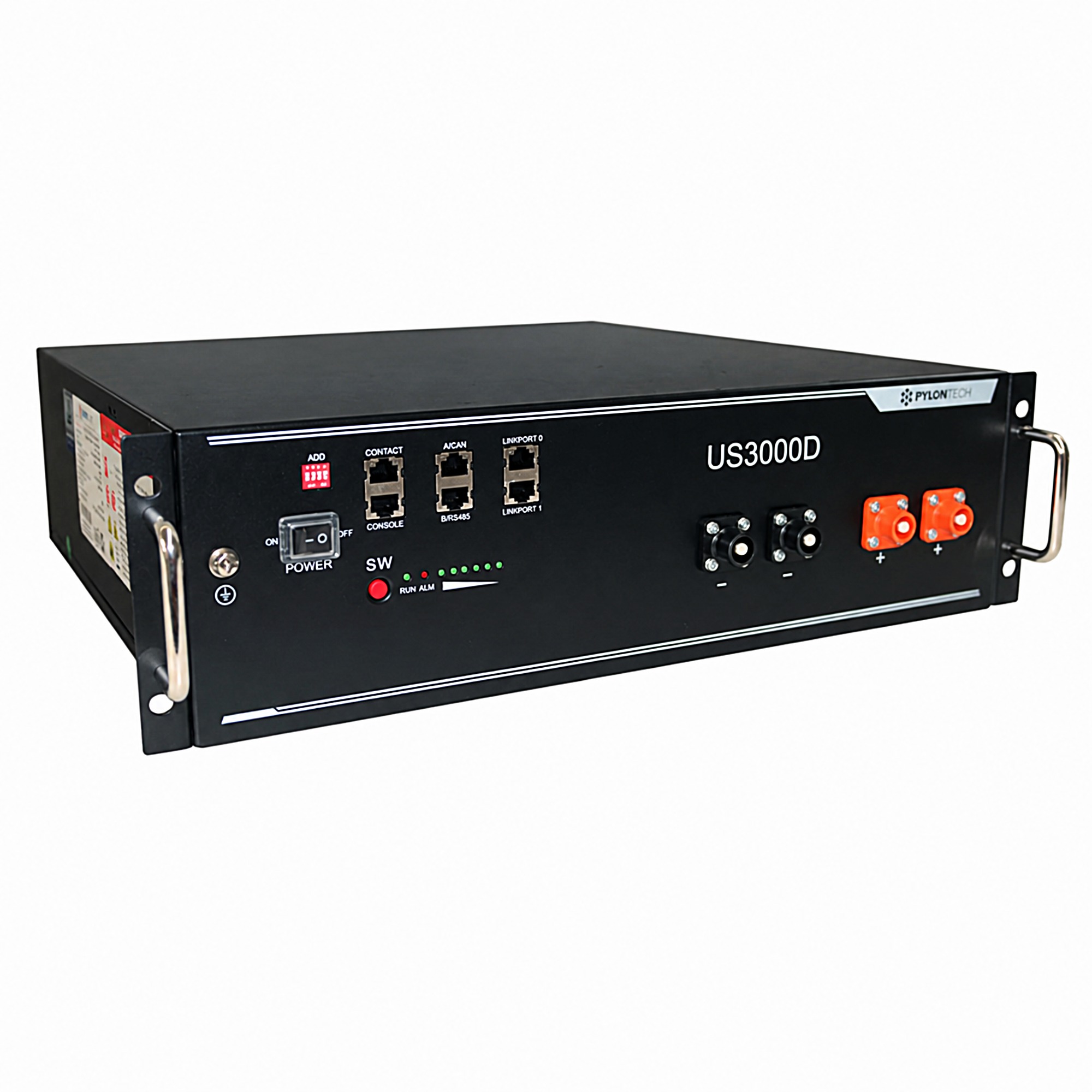

Pylontech US3000D 48 V LiFePO4-Batteriemodul mit 3,55 kWh

Die US3000D von Pylontech (MPN: US3000D) ist ein Niedervolt-Batteriemodul mit LiFePO4-Technologie. Der modular aufgebaute Energiespeicher verfügt über eine Nennkapazität von 3,55 kWh und eine Nennspannung von 48 V. Der Akku ist für stationäre Energiespeichersysteme ausgelegt und lässt sich innerhalb einer Batteriegruppe mit bis zu 16 Modulen parallel erweitern. Ein integriertes Batteriemanagementsystem (BMS), CAN- und RS485-Kommunikation sowie die kompakte Bauform für 19-Zoll-Rack-Systeme unterstützen die Einbindung in skalierbare Speicherlösungen.

Skalierbarer 48 V-Batteriespeicher mit integriertem BMS

• 3,55 kWh Nennkapazität und 3,3 kWh nutzbare Kapazität
• 48 V Nennspannung für Niedervolt-Speichersysteme
• Lithium-Eisenphosphat-Technologie (LiFePO4)
• 95 % Entladetiefe (DoD)
• Soft-Start zur Begrenzung des Einschaltstromstoßes
• Erweiterbar auf bis zu 16 Batteriemodule pro Batteriegruppe
• Integriertes Batteriemanagementsystem (BMS) zur Überwachung und zum Schutz des Speichers
• CAN- und RS485-Schnittstellen zur Kommunikation mit kompatiblen Systemkomponenten
• Mehr als 8.000 Zyklen bei 25 °C
• Natürliche Kühlung ohne aktive Lüfter
• Status- und Ladezustandsanzeige über LEDs
• 7 Jahre Herstellergarantie - Infos zu den Garantiebedingungen findest du hier

Modularer Aufbau für unterschiedliche Speicherkapazitäten

Einzelne Module können parallel miteinander verbunden werden, wodurch sich die Speicherkapazität an den jeweiligen Energiebedarf anpassen lässt. Innerhalb einer Batteriegruppe sind bis zu 16 Module möglich. Für größere Anlagen ist zusätzlich ein Mehrgruppenbetrieb möglich. Die Parallelschaltung ist insbesondere dann relevant, wenn eine bestehende Speicheranlage später erweitert werden soll. Ein neues Batteriemodul kann ohne Probleme zu einem vorhandenen System hinzugefügt werden. Vor der Erweiterung müssen die Ladezustände der Batterien jedoch angeglichen werden. Wichtiger Hinweis: Die Vorversion US3000C ist ebenso kombinierbar. Der neueste Akku muss dabei aber immer als Master gesetzt werden.

Integriertes BMS für Überwachung und Schutz

Im Akku ist ein Batteriemanagementsystem integriert. Das BMS überwacht wichtige Betriebszustände und übernimmt Schutzfunktionen bei Lade- und Entladespannung, Lade- und Entladeüberstrom, hohen beziehungsweise niedrigen Zelltemperaturen sowie Kurzschluss. Darüber hinaus gehören unter anderem die Berechnung der verfügbaren Kapazität, die Überwachung des Stromkreises und die Kommunikation mit dem Wechselrichter zu den beschriebenen Funktionen. Über die LEDs an der Frontseite lassen sich Betriebsstatus, Alarmzustände und der aktuelle Ladezustand (SOC, State of Charge) direkt am Batteriemodul erkennen.

CAN und RS485 für die Systemkommunikation

Für die Kommunikation stellt die Batterie CAN- und RS485-Schnittstellen bereit. Diese dienen unter anderem der Kommunikation zwischen den parallel geschalteten Batterien sowie der Verbindung des Batteriesystems mit einem kompatiblen Wechselrichter beziehungsweise übergeordneten System. Über das BMS können Betriebsinformationen ausgetauscht und die Batterie entsprechend den Systemanforderungen gesteuert werden. Vor der Kombination mit einem Wechselrichter muss dessen Kompatibilität mit dem US3000D geprüft werden.

Lade- und Entladeleistung

Der von Pylontech angegebene normale Lade- beziehungsweise Entladestrom beträgt 37 A. Er besitzt eine begrenzte Dauer von 60 Sekunden einen maximalen Strom von 74 bis 89 A sowie einen Spitzenbereich von 90 bis 200 A für 15 Sekunden. Für die praktische Auslegung des Speichers müssen neben diesen Grenzwerten auch Wechselrichter, Verkabelung, Schutzvorrichtungen und die Anzahl der parallel betriebenen Module berücksichtigt werden. Zwischen Batteriesystem und Wechselrichter wird eine geeignete Schutz- beziehungsweise Trennvorrichtung vorgesehen.

Technische Daten

• Nennspannung: 48 V DC
• Nennkapazität: 3,55 kWh
• Nutzbare Kapazität: 3,3 kWh
• Entladetiefe: 95 %
• Zyklenlebensdauer bei 25 °C: > 8.000
• Normaler Lade-/Entladestrom: 37 A
• Max. Lade-/Entladestrom: 74–89 A für 60 Sekunden
• Spitzen-Lade-/Entladestrom: 90–200 A für 15 Sekunden
• Kommunikation: RS485, CAN
• Betriebstemperatur Laden: 0 °C bis 50 °C
• Betriebstemperatur Entladen: -10 °C bis 50 °C
• Lagertemperatur: -20 °C bis 60 °C
• Relative Luftfeuchtigkeit: 5 % bis 95 %, nicht kondensierend
• Kühlung: natürlich
• Schutzart: IP20
• Gewicht: 30 kg

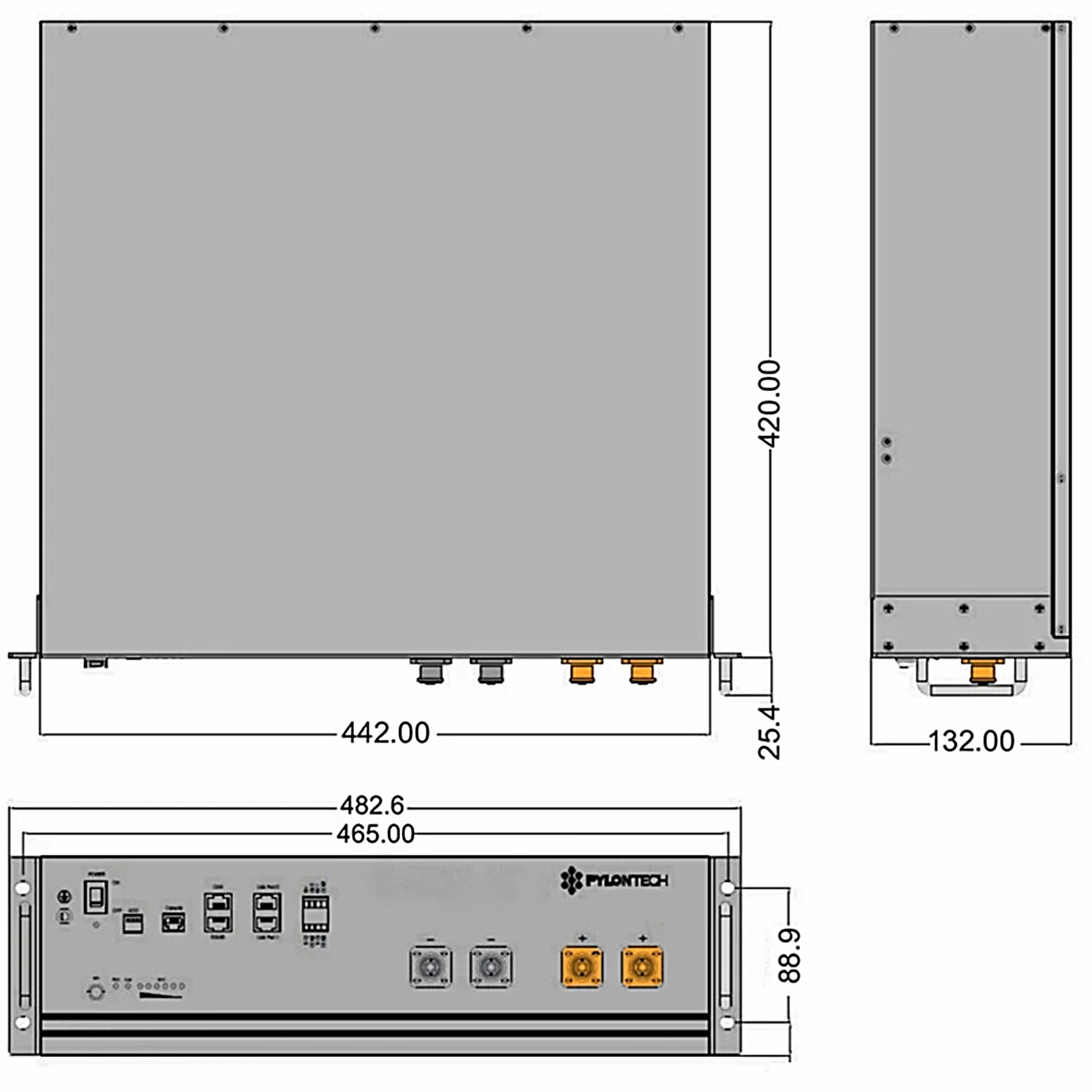

• Abmessungen: 442 × 420 × 132 mm

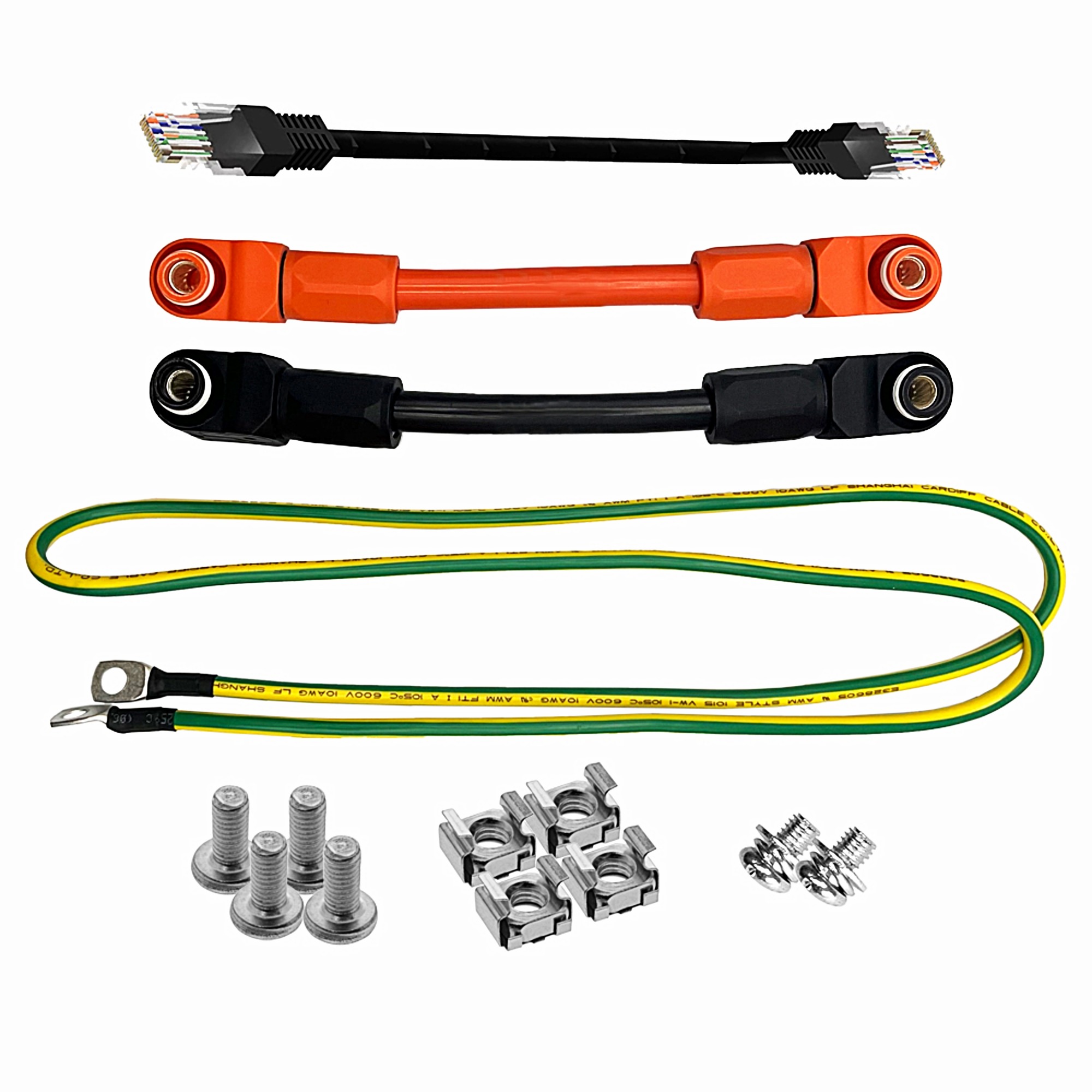

Lieferumfang

1x Pylontech US3000D Batteriemodul
2x 4-AWG-Stromkabel
1x RJ45-Kommunikationskabel
10-AWG-Erdungskabel
