Offgridtec® HomePremium S USV Solaranlage 2250Wp 3,5kWh LiFePo4 Speicher 1-phasig

Extrem Vielseitiges Komplettpaket

Die Offgridtec® HomePremium Serie ist ein wahrer Alleskönner zu einem unschlagbaren Preis- Leistungsverhältnis. Neben der Verwendung als USV Backup Lösung mit der Auswahl zwischen Netz- und Batterievorrang, lässt sich dieses PV-System genauso gut als Eigenverbrauchsanlage verwenden. Der Leistungsfähigkeit dieser Solaranlage sind dabei kaum Grenzen gesetzt – je nach persönlichem Bedarf und auf Anfrage sind Erweiterungen, sowohl Modul- als auch Akkuseitig möglich. Wird am Wechselrichter eine höhere Ausgangsleistung benötigt können hier ebenfalls weitere gleiche Geräte zur Leistungssteigerung hinzugeschalten werden.

Neben der Leistungselektronik, dem Speicher und den Solarmodulen gehören sämtliche für den Anschluss benötigten Komponenten ebenfalls zum Lieferumfang, mit Ausnahme der Solarmodulhalter, welche separat bestellt werden muss. Alle übrigen Komponenten sind Plug and Play – das bedeutet keine lästige Steckermontage oder dergleichen – anschließen und fertig. Je nach Auswahl wird das System mit oder ohne Stromzähler geliefert.

Teileliste – das ist drin

• 5x Luxen Solar 450W Bifazial TopCon N5 Full Black Solarmodule
• Victron Energy 48/3000 MultiPlus-II Wechselrichter
• Victron Energy MPPT SmartSolar Laderegler 250/60-Tr
• Victron Energy Lynx Distributor für DC Verteilung und Absicherung
• 1x 3,5kWh Pylontech US3000C LiFePo4 Speicherbatterien mit integriertem BMS
• Wechselrichter-Anschlusskabel für die Verbindung der Pylontech Akkus mit dem MultiPlus 48/5000 (2m)
• VE.Can zu CAN-Bus BMS Typ A Kabel 1,8m 1.8m ASS030720018 für die Verbindung des Cerbo GX MK2 mit dem Speicher
• 3m Victron RJ45 UTP Kabel zur Verbindung des MultiPlus mit dem Cerbo GX
• Cerbo GX MK2 + GX Touch 50 von Victron Energy – die Kommunikationszentrale deines Systems
• 1m Batteriekabel 25mm² M8 Terminal zu Schraubklemmenanschluss für die Verbindung des Ladereglers mit der Batterie
• 1m Batteriekabel 50mm² beidseitig M8 Ösen zur Verbindung von Multiplus und Lynx Distributor
• 10m Offgridtec® Profi Verbindungskabel 6mm² Solarmodul zu Laderegler für die Verbindung zwischen Solarmodulen und Laderegler
• 5m 6mm² MC-4-Verbindungskabel Stecker/ Buchse Verlängerung zur Verbindung der beiden Modulstrings mit den MC4 Abzweigbuchsen
• Victron 3m VE.Direct cable Verbindungskabel zur Verbindung des Ladereglers mit dem Cerbo GX
• Victron 125A 58V/48V MEGA-Fuse Sicherung für Multiplus
• Offgridtec 80A 70V MEGA-Fuse Sicherung für Solarladeregler

Bei Auswahl Stromzähler:

• 1x Victron VM-3P75CT Energy Meter
• 1x Victron 5m RJ45 UTP Kabel

Erweiterte Nutzung deines HomePremium-Systems

Die Lieferung des HomePremium-Systems erfolgt wahlweise mit oder ohne Victron Stromzähler und Kabel, wobei für den Aufbau eines Energy Storage Systems jeweils zwingend ein Energiezähler mit Anschlusskabel erforderlich ist.

Mit diesem Stromzähler kannst du eine netzparallele Installation vornehmen und danach deinen Energieverbrauch überwachen, bzw. deine Energiekosten kontrollieren. Dank der Phasenkompensation kannst du den 3-phasigen Zähler auch für 1-phasige Systeme betreiben. Damit sind nahtlose Integrationen von dezentralen Energiequellen und Verbrauchern in das bestehende Stromnetz kein Problem.

Luxen Solar 450W Full Black Solarmodul

Das bifaziale 450W Full Black Solarmodul der Serie Luxneri N5 von Luxen Solar ( MPN LNDX-450ND ) setzt neue Maßstäbe in der Solartechnologie. Es vereint innovative Technologien wie die LECO N-TOPCon Zelltechnologie und ein 96-Zellen-Halb-Layout, um die Effizienz zu maximieren. Zudem kommt die SMBB Half-Cut Zelltechnologie zum Einsatz, die zur Optimierung der Leistungsfähigkeit beiträgt.

Halbzellen-Technologie

Bei der Halbzellen-Technologie ("Half-Cut") werden herkömmliche Siliziumzellen mittels eines Lasers halbiert. Die entstandenen Hälften werden danach zentral parallel geschaltet, was durch die Verringerung von Widerstandsverlusten zu einer erhöhten Leistung des Solarmoduls führt.

Bifaziale Zellen

Bifaziale Module bieten durch ihre transparenten Rückseiten und spezielle Zelltechnologie einen entscheidenden Vorteil - sie nutzen auch das zurückreflektierte Licht. Das führt zu einer erheblich gesteigerten Energieausbeute und macht diese Module zu einer besonders effizienten Wahl für deine Solaranlage.

Technische Daten

• maximale Leistung: 450W
• Modulspannung (Vmp): 30,08V
• max. Strom (Imp): 14,96A
• Leerlaufspannung (Voc): 35,21V
• Kurzschlussstrom (Isc): 16,02A
• Modulwirkungsgrad: 22,52%
• max. Betriebsspannung: 1500V DC
• Betriebstemperaturbereich: -40°C bis +85°C
• Abmessungen: 1762 x 1134 x 30mm
• Zellen: 96 (6x16)
• Schutzart IP68
• Anschluss: MC4
• Gewicht: 24kg

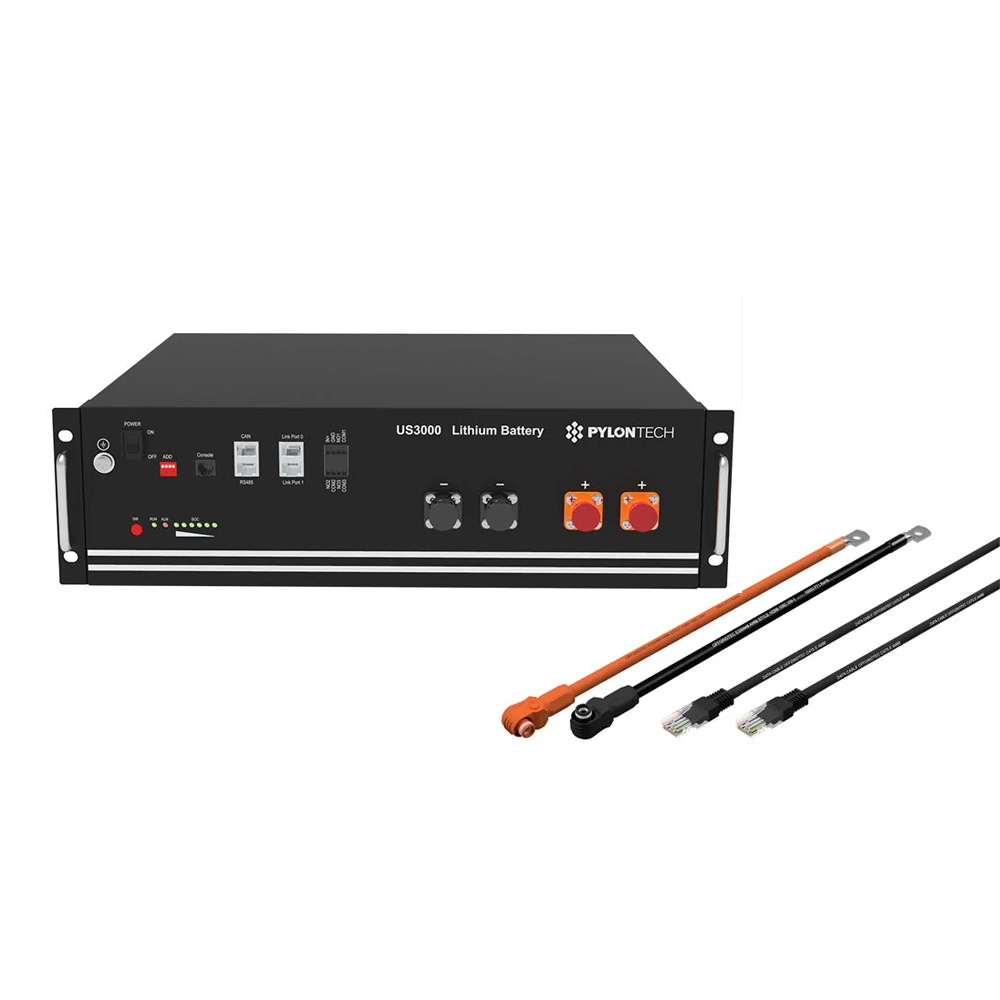

LiFePo4 Speichertechnologie von Pylontech – bewährt, zuverlässig, sicher

Die US3000C Speicherbatterie von Pylontech ist eine Lithium-Eisenphosphat-Batterie der neuesten Generation, die maximale Sicherheit und Lebensdauer bietet. Jedes Modul verfügt über ein Batteriemanagementsystem (BMS) für umfassenden Schutz vor Tiefentladung, Überladung, sowie Beschädigungen durch hohe Ströme oder extreme Temperaturen. Kurzschlüsse und Verpolung sind ebenfalls ausgeschlossen.

Eigenschaften der Pylontech US3000C Speichermodule

• Extrem Zyklenfest – über 6000 Zyklen bei 95% DoD (Entladung pro Zyklus)
• Absolut eigensicher durch integrierte Schutzabschaltung (BMS)
• Hohe Lade- und Entladeleistung von bis zu 5KW pro Modul
• Hohe Speicherdichte
• Geringes Eigengewicht und kompakte Bauweise
• Absolut Wartungsfrei und einfach zu installieren

Das Herzstück der Anlage – der Victron MultiPlus-II 48/3000

Der Multiplus-II 48/3000/70-50 von Victron Energy (MPN PMP482305010) vereint klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion. Dadurch werden die Funktionen PowerControl und PowerAssist auf 100A erweitert und ermöglichen den Einsatz in ESS-Anwendungen.

Mit einem Wechselrichter von 3000 W (2400 W bei linearer Belastung) und einem 48 V Batterieladegerät von 35 A ist dieser Multiplus-II optimal dimensioniert. Ein 32 A Transferschalter ermöglicht schnelles Umschalten zwischen den AC-Anschlüssen für maximale Flexibilität

Leistungsmerkmale und Eigenschaften des MultiPlus-II 48/3000

• PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung
• eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
• Kann als Backupgerät in netzgekoppelten Anlagen eingesetzt werden
• VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb
• Fernüberwachung und Systemintegration
• Zugelassen nach VDE-AR-N 4105

Technische Daten

• 3000 W Leistung bei nicht linearer Belastung - 2400 W Dauerbelastung - 5500 W Spitzenleistung
• für 48 V Batteriespannung, 32A Transfer-Schalter und 35A Batterieladegerät
• Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
• Max. Wirkungsgrad: 95%
• Schutzklasse IP22

Maximale Flexibilität dank zweier Wechselstromausgänge

Der MultiPlus-II bietet unterbrechungsfreien Betrieb, indem er bei Netzausfällen oder Unterbrechungen des Land-/Generatorstroms automatisch die Versorgung der Verbraucher übernimmt. Die Umschaltung erfolgt in weniger als 20 Millisekunden, um einen kontinuierlichen Betrieb von elektronischen Geräten zu gewährleisten. Ein zweiter Ausgang liefert Strom nur bei vorhandenem Wechselstrom am Eingang des MultiPlus-II. Dies ermöglicht den Anschluss von Verbrauchern wie einem Wassererhitzer, die nicht von der Batterie entladen werden sollen.

Auslieferung erfolgt konfiguriert und abgestimmt auf die mitgelieferten Komponenten

Die Einstellungsmöglichkeiten am MultiPlus-II sind extrem vielfältig, ebenso wie seine Einsatzmöglichkeiten. Damit das System, so wie es geliefert wird der Bezeichnung "Plug and Play" gerecht wird, haben wir die notwendigsten Einstellungen bereits für dich vorgenommen - das System ist somit ohne weitere Konfiguration sofort einsatzfähig. Wenn du die Auswahl mit Stromzähler bestellst, richten wir das System direkt als ESS ein.

Victron Energy Cerbo GX MK2 und GX Touch 50 – die Kommunikationszentrale deines Systems

Die neueste Entwicklung in Sachen Systemüberwachung aus dem Hause ermöglicht Ihnen die spielend einfache Kontrolle und Konfiguration deines Systems. Abgerundet durch das GX Touch 50 – ein wasserdichtes 5 Zoll Touchscreen – behalte stets die Übersicht über deine Anlagenparameter. Durch die Funktionen des Cerbo lässt sich das System einerseits perfekt kontrollieren und überwachen, auf der anderen Seite ermöglicht es die Maximierung der Systemleistung auf noch nie da gewesene, einfache Art und Weise.

Victron Energy hat eine neue Systemüberwachung entwickelt, die dir eine einfache Kontrolle und Konfiguration ermöglicht. Das GX Touch 50, ein wasserdichter 5-Zoll-Touchscreen, bietet eine klare Übersicht über deine Anlagenparameter. Mit dem Cerbo-Modul kannst du dein System präzise überwachen und die Leistung maximieren. Es ist sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern kompatibel. Montagematerial und Verbindungskabel sind im Lieferumfang enthalten. Durch die Bluetooth-Funktion des GX Touch 50 ist der Zugriff auf dein System noch schneller und einfacher. Eine optionale Wandhalterung ist verfügbar.

Victron Remote Portal

Das Victron Remote Portal (VRM) ist ein kostenloser Victron Energy Service, welcher es ermöglicht die Daten deines Systems aus der Ferne auszulesen und die Geräte entsprechend zu konfigurieren. So hast du auch bei Abwesenheit immer die volle Kontroller und Übersicht über alle relevanten Systemparameter. Die Funktionalität ist als Demoversion online verfügbar und bestens geeignet um sich einen ersten Eindruck zu verschaffen - https://vrm.victronenergy.com/landingpage

Sicherheitshinweis: Lassen Sie dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
