MC4 Stecker Paar - Buchse + Stecker 4-6mm² Typ 4 PV-KBT4/6I

Das MC4 Stecker Paar Typ 4 PV-KBT4/6I von Stäubli (MPN: 2H-FURD-397Z) ist ein Photovoltaik-Steckverbinder-Set zur Konfektionierung von Solarkabeln mit 4 bis 6 mm² Leiterquerschnitt. Das Set besteht aus einer MC4-Buchse und einem MC4-Stecker inklusive der passenden Kontakte und eignet sich für dauerhaft sichere DC-Verbindungen in Photovoltaikanlagen. Die Steckverbinder verfügen über ein bewährtes Snap-in-Verriegelungssystem, einen hohen Berührungs- und Witterungsschutz sowie eine zuverlässige Zugentlastung gemäß IEC 61984.

Deine Vorteile

• Original Stäubli MC4 Stecker-Set (1x Stecker, 1x Buchse)
• Geeignet für Solarkabel mit 4–6 mm² Leiterquerschnitt
• Für Systemspannungen bis 1000 V DC
• Bemessungsstrom bis 30 A
• Schutzart IP67 im gesteckten Zustand
• Snap-in-Verriegelung für eine sichere Verbindung
• Verzinnte Kupferkontakte für eine zuverlässige Stromübertragung
• Temperaturbereich von -40 °C bis +90 °C
• UV- und witterungsbeständig für den Einsatz im Außenbereich

Für die Konfektionierung von Photovoltaikleitungen

MC4-Steckverbinder gehören heute zu den etablierten Verbindungssystemen in Photovoltaikanlagen. Sie werden verwendet, um Solarmodule, Verlängerungsleitungen oder Anschlusskabel sicher miteinander zu verbinden. Dieses Set eignet sich für Solarkabel mit einem Leiterquerschnitt von 4 bis 6 mm² und ermöglicht eine dauerhaft belastbare Verbindung im DC-Bereich. Das integrierte Snap-in-Verriegelungssystem verhindert ein unbeabsichtigtes Lösen der Steckverbindung und sorgt gemeinsam mit den Dichtelementen für eine hohe Widerstandsfähigkeit gegenüber Feuchtigkeit, Staub und Witterungseinflüssen.

Original Stäubli MC4-System

Bei diesem Artikel handelt es sich um originale MC4-Steckverbinder von Stäubli. Das MC4-System zählt zu den weltweit am häufigsten eingesetzten Steckverbindern für Photovoltaikanlagen und erfüllt die Anforderungen der einschlägigen Normen für PV-Steckverbinder. Die Kontakte bestehen aus verzinntem Kupfer und nutzen das bewährte MC-Kontaktlamellensystem, das für eine dauerhaft sichere elektrische Verbindung und geringe Übergangswiderstände ausgelegt ist.

Montagehinweise

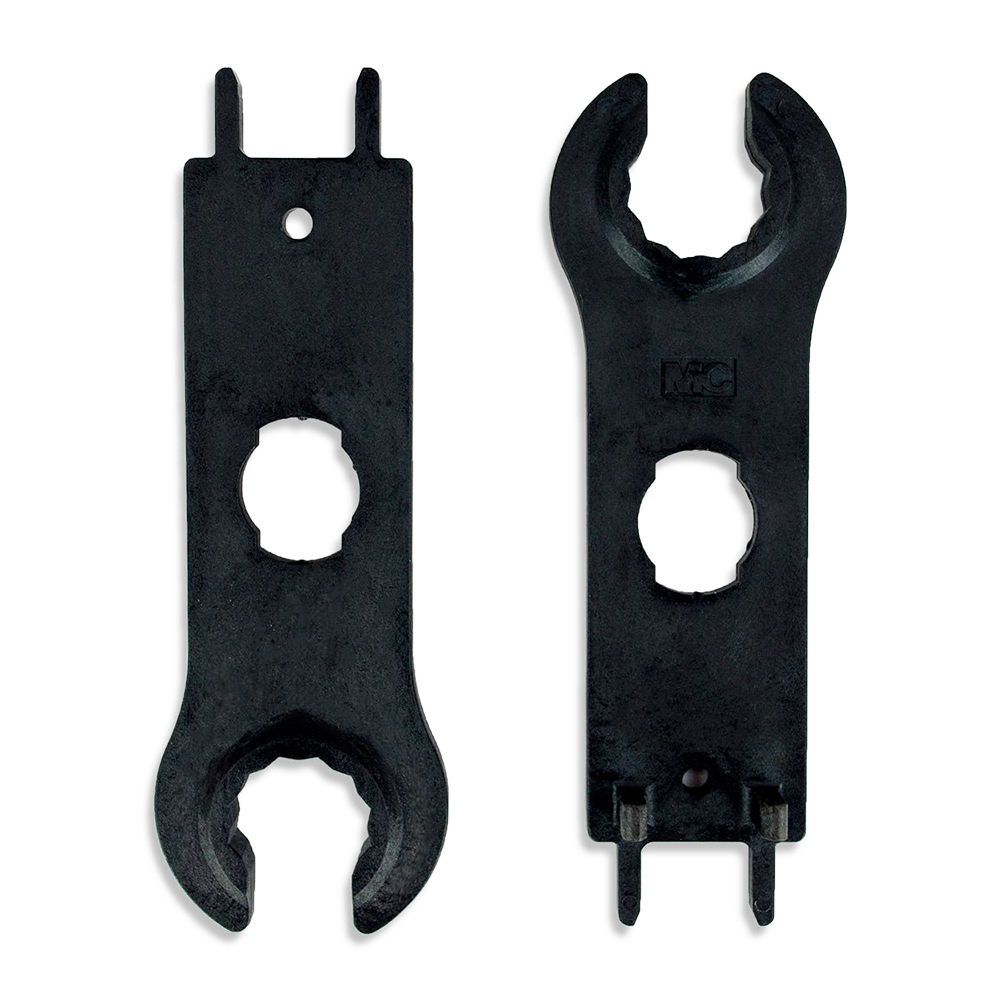

Die Steckverbinder sind für die Crimpmontage vorgesehen. Für eine normgerechte und dauerhaft zuverlässige Verbindung empfiehlt der Hersteller die Verwendung geeigneter Crimpwerkzeuge und Montagewerkzeuge. Nach dem Crimpen werden Kontakt und Kabel in das Steckverbindergehäuse eingesetzt, bis sie hörbar einrasten. Anschließend wird die Kabelverschraubung angezogen, wodurch gleichzeitig die Zugentlastung und Abdichtung hergestellt werden. Die detaillierte Montageabfolge ist in der Stäubli-Montageanleitung beschrieben.

Kompatibilität

Das Steckverbinder-Set ist für Photovoltaikleitungen mit 4 bis 6 mm² Leiterquerschnitt ausgelegt. Bei der Auswahl ist neben dem Leiterquerschnitt auch der zulässige Kabelaußendurchmesser zu beachten, damit Dichtung und Zugentlastung korrekt funktionieren. Original MC4-Steckverbinder sollten ausschließlich entsprechend den Herstellervorgaben eingesetzt und verarbeitet werden, um die spezifizierten elektrischen und mechanischen Eigenschaften zu gewährleisten.

Technische Daten

• Systemspannung: bis 1000 V DC
• Bemessungsstrom: bis 30 A
• Schutzklasse: II
• Geeignet für Leiterquerschnitte: 4–6 mm²
• Verriegelungssystem: Snap-in
• Kontaktsystem: MC-Kontaktlamellen
• Kontaktmaterial: Kupfer, verzinnt
• Isolationsmaterial: PA
• Flammklasse: UL94 V-0
• Kabelzugentlastung gemäß IEC 61984
• Umgebungsbedingungen
• Schutzart (gesteckt): IP67
• Berührungsschutz (ungesteckt): IP2X
• Temperaturbereich: -40 °C bis +90 °C

Lieferumfang

1x MC4 Buchse Typ PV-KBT4/6I
1x MC4 Stecker Typ PV-KST4/6I
Passende Crimpkontakte für beide Steckverbinder
