Lapp ÖLFLEX CLASSIC 110 4G1,5 Steuerleitung 4x1,5 mm² 300/500V Meterware

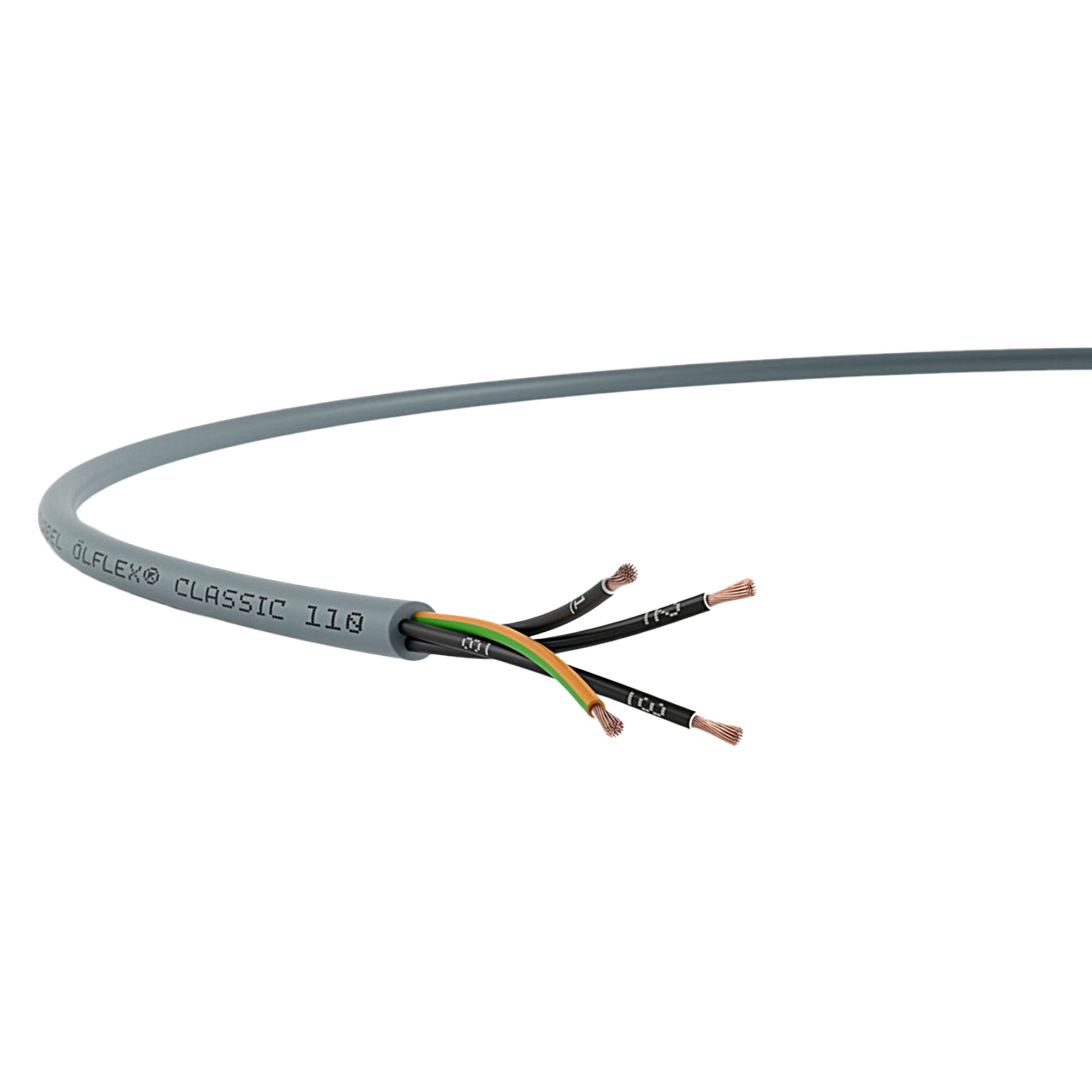

Die Lapp ÖLFLEX CLASSIC 110 4G1,5 (MPN: 1119304) ist eine flexible Anschluss- und Steuerleitung mit vier Adern einschließlich Schutzleiter und einem Leiterquerschnitt von jeweils 1,5 mm². Mit einer Nennspannung von 300/500 V eignet sie sich für die Verdrahtung maschineninterner und anlagenübergreifender Steuerkreise sowie für die feste Verlegung und gelegentliche Bewegung ohne Zugbeanspruchung. Die Kombination aus feindrähtigen Kupferleitern und PVC-Isolation ermöglicht den Einsatz in unterschiedlichen industriellen Anwendungen.

Flexible 4G1,5 Steuerleitung für Maschinen und Anlagen

• 4G1,5-Ausführung: vier Adern mit jeweils 1,5 mm² Leiterquerschnitt einschließlich grün-gelbem Schutzleiter
• Nennspannung 300/500 V und Prüfspannung von 4.000 V AC Ader/Ader
• Für feste Verlegung und gelegentliche flexible Bewegung ohne Zugbeanspruchung
• Feindrähtige Leiter aus blankem Kupfer gemäß IEC 60228 Klasse 5
• Für trockene, feuchte und nasse Räume bei mittlerer mechanischer Beanspruchung geeignet
• Ölbeständig nach EN 50290-2-22 TM54
• Flammwidrig nach IEC 60332-1-2 beziehungsweise EN 60332-1-2
• PVC-Außenmantel mit Beständigkeit gegenüber Säuren und Laugen
• VDE-registriert unter der Registrierungsnummer 7030
• Für geeignete Energieführungskettenanwendungen bis 5 m Verfahrweg und 0,2 bis 1 Million Biegezyklen
• Für Torsionsbeanspruchungen geeignet, wie sie beispielsweise im Loop einer Windkraftanlage auftreten können
• ECOLAB-zertifiziert und auf Beständigkeit gegenüber entsprechenden Desinfektions- und Reinigungsmitteln geprüft

Für Steuerkreise im Maschinen- und Anlagenbau

Die ÖLFLEX CLASSIC 110 Serie ist für vielfältige Verdrahtungsaufgaben in industriellen Umgebungen vorgesehen. Typische Anwendungsgebiete sind Werkzeugmaschinen, Maschinen- und Anlagenbau, Förderanlagen sowie Fließ- und Montagebänder. Ebenso kann die Leitung für Mess- und Regeltechnik in Computeranlagen eingesetzt werden. Bei der Variante 1119304 stehen vier Adern mit einem Querschnitt von jeweils 1,5 mm² zur Verfügung. Die Kennzeichnung 4G1,5 bedeutet, dass ein grün-gelber Schutzleiter enthalten ist. Die übrigen schwarzen Adern werden über Nummern identifiziert. Durch den feindrähtigen Leiteraufbau lässt sich die Leitung sowohl fest installieren als auch in Anwendungen einsetzen, bei denen gelegentliche Bewegungen ohne Zugbeanspruchung auftreten.

Definierte Biegeradien für unterschiedliche Verlegearten

Abhängig von der Anwendung gibt es unterschiedliche Mindestbiegeradien. Bei fester Verlegung beträgt dieser das Vierfache des Außendurchmessers. Mit einem Außendurchmesser von 7,2 mm ergibt sich für die 4G1,5-Ausführung ein Mindestbiegeradius von 28,8 mm. Bei gelegentlich bewegter Verlegung sind mindestens das Zehnfache des Außendurchmessers, bzw. 72 mm einzuhalten. Für dynamische Dauerbewegungen nennt die artikelspezifische Dokumentation einen Mindestbiegeradius vom 15-fachen Außendurchmesser, bzw. 108 mm.

PVC-Leitungsaufbau mit Öl- und Chemikalienbeständigkeit

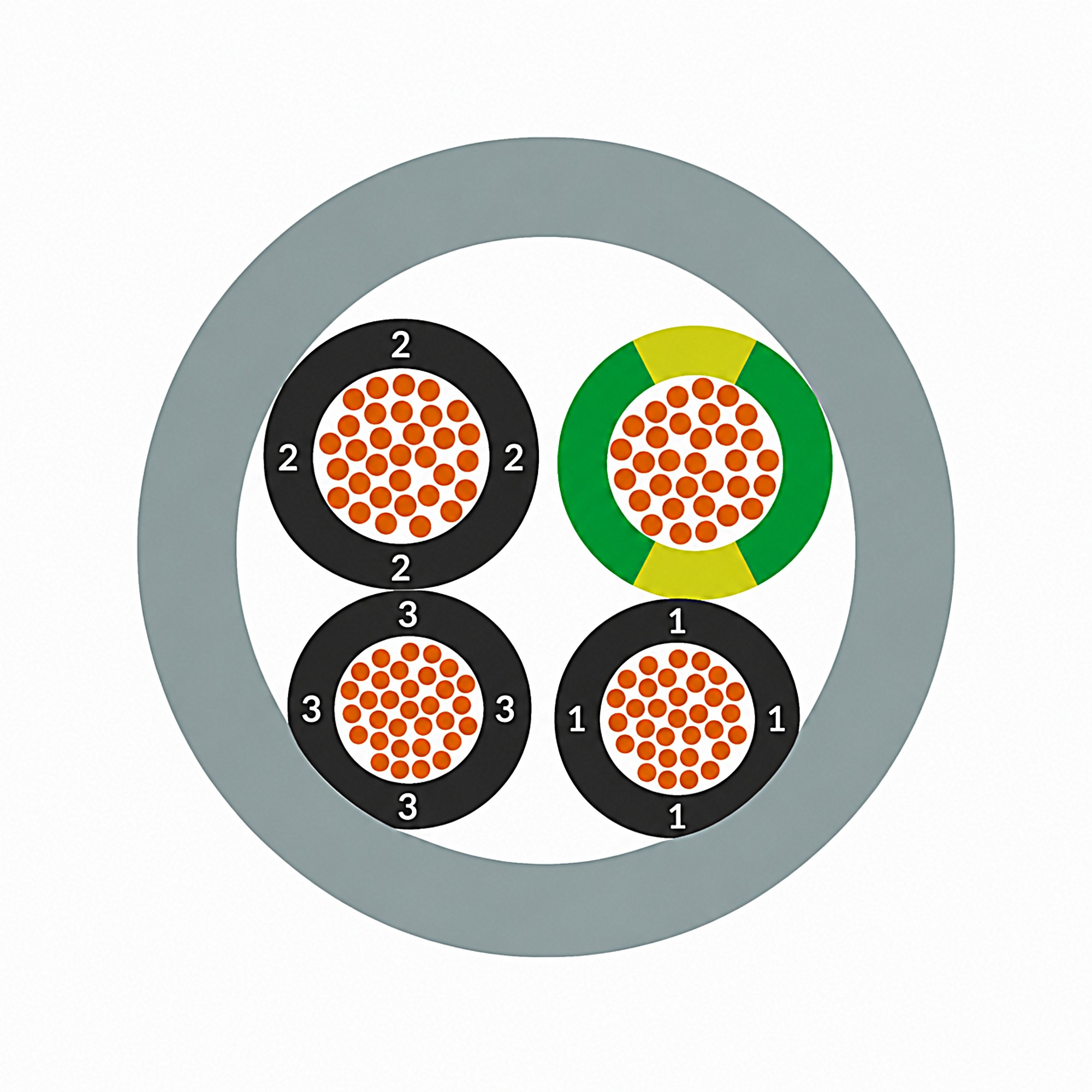

Die Leiter bestehen aus feindrähtigen, blanken Kupferlitzen der Leiterklasse 5 nach IEC 60228. Als Grundmaterial für Aderisolation und Außenmantel kommt Polyvinylchlorid (PVC) zum Einsatz. Die Adern sind in Lagen verseilt und werden von einem grauen, runden Außenmantel umschlossen. Für industrielle Einsatzbedingungen ist die Leitung unter anderem ölbeständig nach EN 50290-2-22 TM54, chemisch beständig und flammwidrig. Zusätzlich ist eine geprüfte Beständigkeit gegenüber ECOLAB-Desinfektions- und Reinigungsmitteln ausgewiesen. Zu beachten ist, dass die Leitung nicht UV-beständig und nicht halogenfrei ist. Diese Eigenschaften müssen insbesondere bei der Auswahl für Außenbereiche oder Anwendungen mit speziellen Brandschutzanforderungen berücksichtigt werden.

Technische Daten

• Anzahl Adern: 4
• Leiternennquerschnitt: 1,5 mm²
• Leitermaterial: blankes Kupfer
• Leiterklasse: IEC 60228 Klasse 5, feindrähtig
• Aderfarbcode: VDE 0293-1 / EN 50334
• Aderisolation: PVC
• Außenmantel: PVC
• Außenmantelfarbe: Grau
• Außendurchmesser: 7,2 mm
• Gewicht: 98 kg/km
• Kupferzahl: 58 kg/km
• Nennspannung U₀/U: 300/500 V AC
• Prüfspannung Ader/Ader: 4.000 V AC
• Max. Leiterwiderstand bei 20 °C: 13,3 Ω/km
• Betriebskapazität Ader/Ader bei 800 Hz, ca.: 127 nF/km
• Induktivität bei 800 Hz, ca.: 0,639 mH/km
• Minimaler Biegeradius, fest verlegt: 4 x Außendurchmesser / 28,8 mm
• Minimaler Biegeradius, gelegentlich bewegt: 10 x Außendurchmesser / 72 mm
• Minimaler Biegeradius, dynamisch dauerbewegt: 15 x Außendurchmesser / 108 mm
• Temperaturbereich, fest verlegt: -40 °C bis +80 °C
• Temperaturbereich, gelegentlich bewegt: -15 °C bis +70 °C
• Temperaturbereich, dynamisch dauerbewegt: -5 °C bis +70 °C

Lieferumfang

Lapp ÖLFLEX CLASSIC 110 4G1,5 Anschluss- und Steuerleitung - Meterware
