LAPP ÖLFLEX CLASSIC 110 3G2,5 BK Steuerleitung 300/500 V Meterware

Die LAPP ÖLFLEX® CLASSIC 110 3G2,5 BK (1119885) ist eine ungeschirmte PVC-Anschluss- und Steuerleitung für feste Verlegung und gelegentlich flexible Anwendungen bei mittlerer mechanischer Beanspruchung. Sie verfügt über drei feindrähtige Kupferadern mit 2,5 mm² Querschnitt einschließlich Schutzleiter und ist für 300/500 V ausgelegt. Der schwarze, öl- und UV-beständige PVC-Außenmantel eignet sich für Anwendungen im Maschinen- und Anlagenbau sowie in der Mess-, Regel- und Steuertechnik. Die Lieferung erfolgt als Meterware in der bestellten Länge.

ÖLFLEX CLASSIC 110 3G2,5 BK Steuerleitung

• 3 Adern mit jeweils 2,5 mm² Querschnitt
• Grün-gelber Schutzleiter
• Feindrähtige Kupferleiter der Klasse 5
• Nennspannung: 300/500 V
• Ungeschirmte Ausführung
• Schwarzer, öl- und UV-beständiger PVC-Außenmantel
• VDE-registriert unter VDE-REG 7030
• Flammwidrig nach IEC 60332-1-2 und EN 60332-1-2
• Für feste und gelegentlich bewegte Verlegung
• Innerhalb definierter Einsatzgrenzen für Schleppketten und Torsionsanwendungen geeignet

Für Maschinen, Anlagen und Steuerungstechnik

Die ÖLFLEX CLASSIC 110 eignet sich als Anschluss- und Verbindungsleitung für Steuerungen in Werkzeugmaschinen, Produktionsanlagen, Fördertechnik sowie Fließ- und Montagebändern. Weitere Einsatzbereiche sind die Mess- und Regeltechnik. Mit einem Außendurchmesser von 8,1 mm lässt sich die Leitung kompakt verlegen.

3G2,5 mit integriertem Schutzleiter

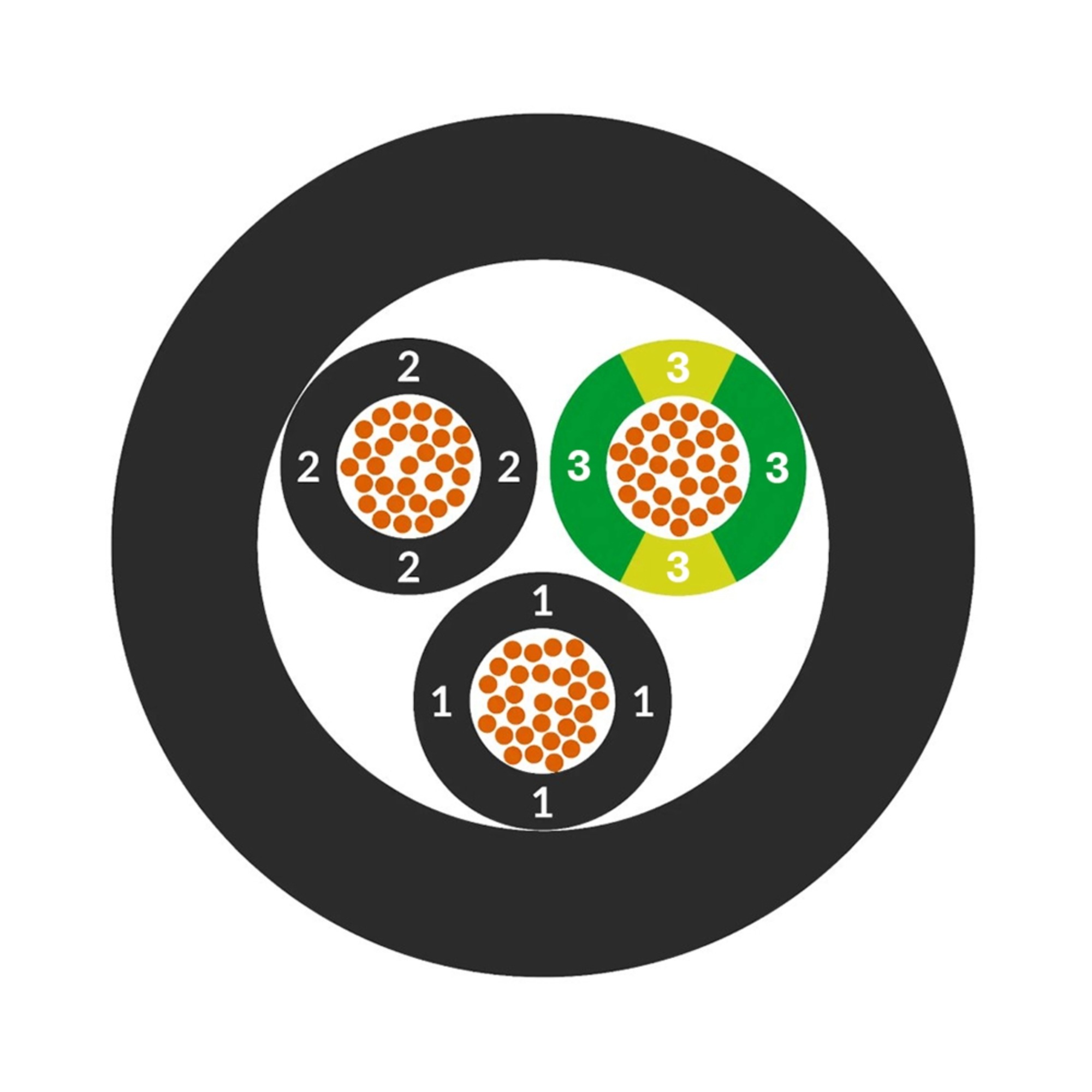

Die Bezeichnung 3G2,5 steht für drei Adern mit jeweils 2,5 mm² Querschnitt einschließlich grün-gelbem Schutzleiter. Die weiteren Adern sind schwarz und mit weißen Ziffern gekennzeichnet. Feindrähtige Kupferleiter der Klasse 5 ermöglichen neben der festen Verlegung auch gelegentlich flexible Anwendungen.

Öl- und UV-beständiger PVC-Außenmantel

Der schwarze PVC-Außenmantel ist öl- und UV-beständig sowie bei Raumtemperatur weitgehend beständig gegenüber Säuren, Laugen und bestimmten Ölen. Für die feste Verlegung ist ein Temperaturbereich von -40 bis +80 °C angegeben, bei gelegentlicher Bewegung von -15 bis +70 °C. Innerhalb der definierten Einsatzbedingungen kann die Leitung auch in Schleppketten und für Torsionsanwendungen eingesetzt werden.

Technische Daten

• Produkttyp: Anschluss- und Steuerleitung
• Ausführung: 3G2,5
• Anzahl Adern: 3
• Leiternennquerschnitt: 2,5 mm²
• Schutzleiter: Ja, grün-gelb
• Leiter: blankes Kupfer, feindrähtig
• Leiterklasse: Klasse 5 nach IEC/EN 60228
• Aderisolation: PVC-Mischung TI2
• Außenmantel: PVC-Mischung TM2
• Mantelfarbe: Schwarz, ähnlich RAL 9005
• Aderkennzeichnung: schwarze Adern mit weißen Ziffern, Schutzleiter grün-gelb
• Schirmung: ungeschirmt

• Nennspannung: 300/500 V
• Prüfspannung Ader/Ader: 4000 V AC
• Maximaler Leiterwiderstand bei 20 °C: 7,98 Ω/km

• Nennaußendurchmesser: 8,1 mm
• Mindestbiegeradius, fest verlegt: 4 × Außendurchmesser
• Mindestbiegeradius, gelegentlich bewegt: 10 × Außendurchmesser
• Temperaturbereich, fest verlegt: -40 bis +80 °C
• Temperaturbereich, gelegentlich bewegt: -15 bis +70 °C
• Flammwidrigkeit: IEC 60332-1-2 / EN 60332-1-2
• Ölbeständigkeit: EN 50290-2-22 TM54
• VDE-Registrierung: VDE-REG 7030

Lieferumfang

1 × LAPP ÖLFLEX® CLASSIC 110 3G2,5 BK in bestellter Länge
