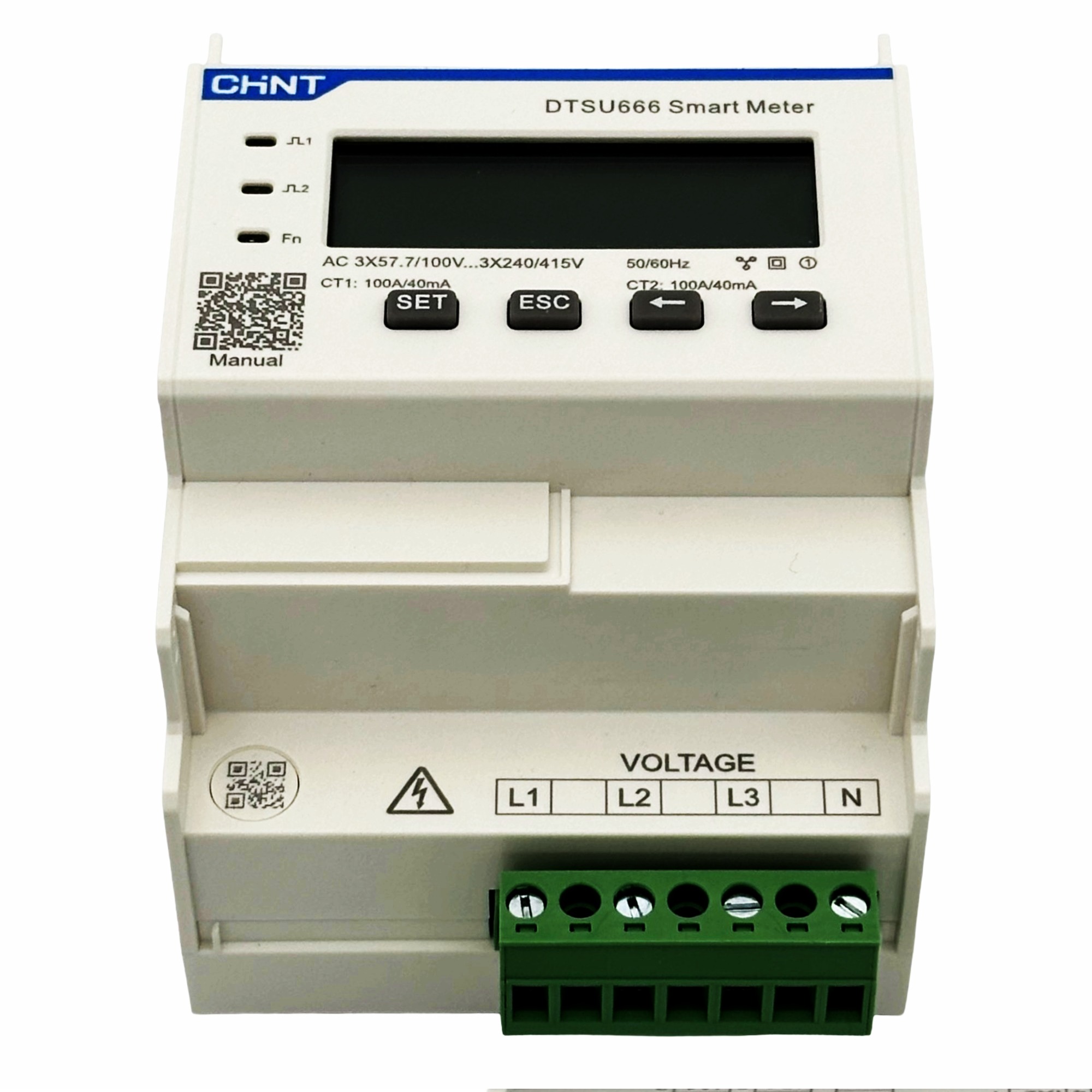

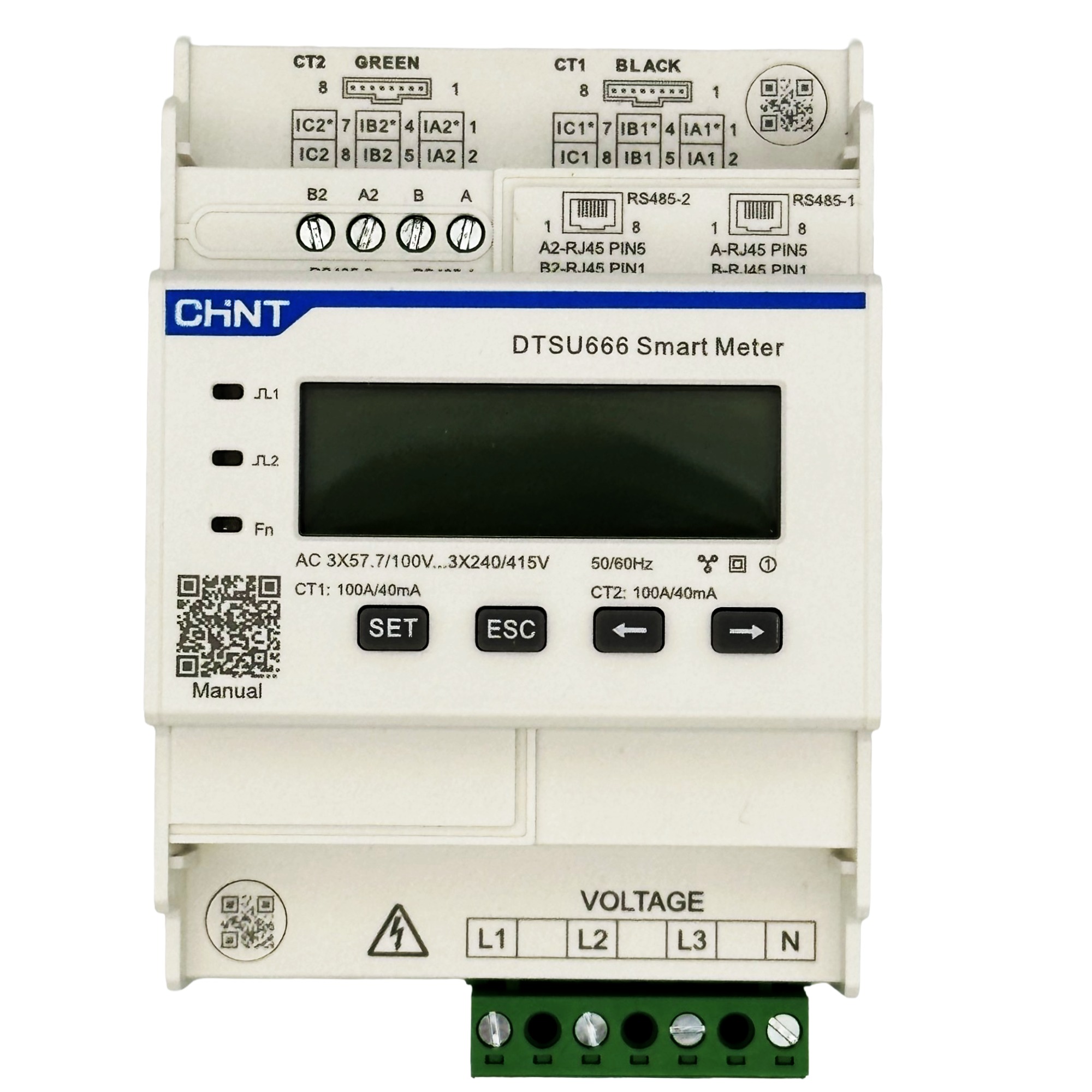

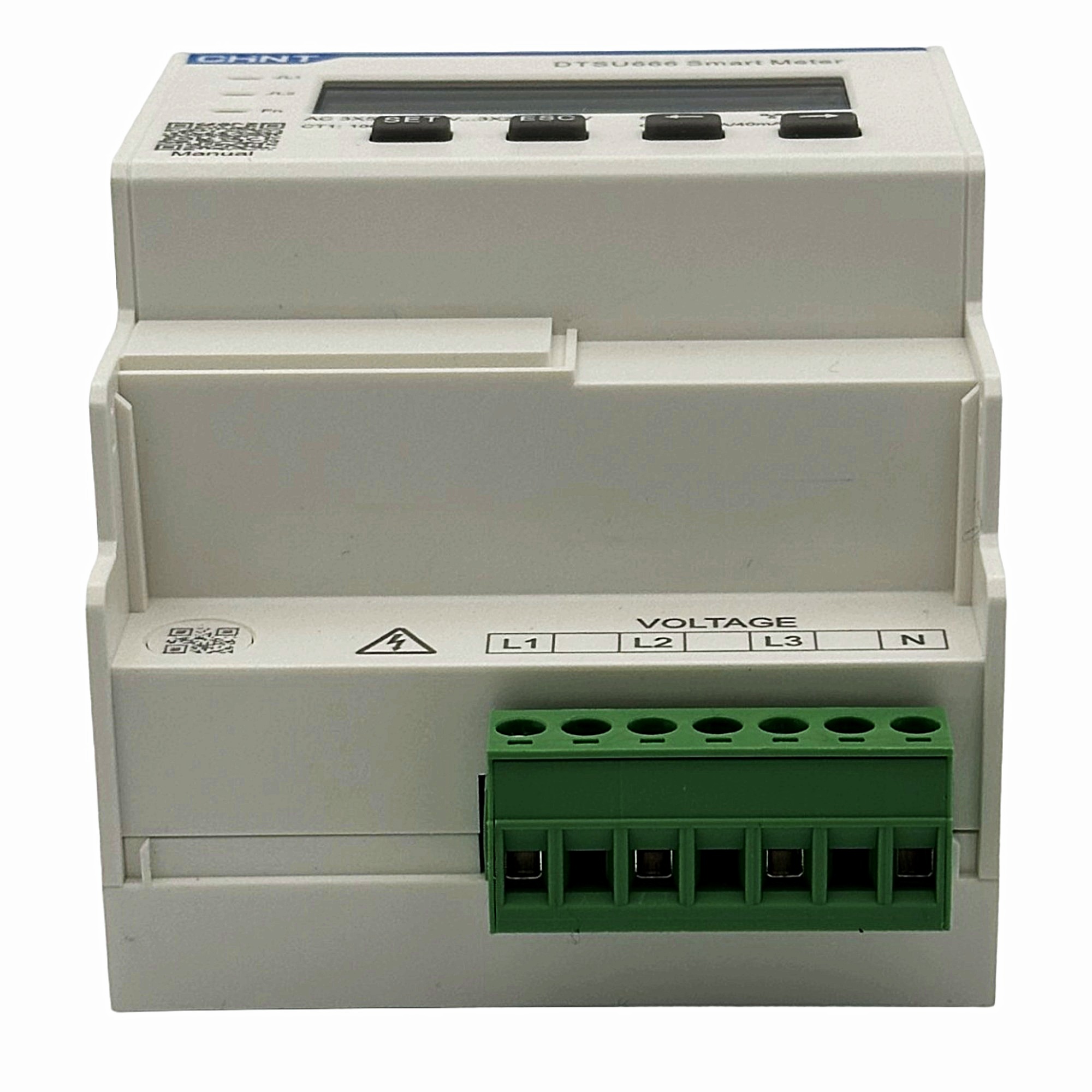

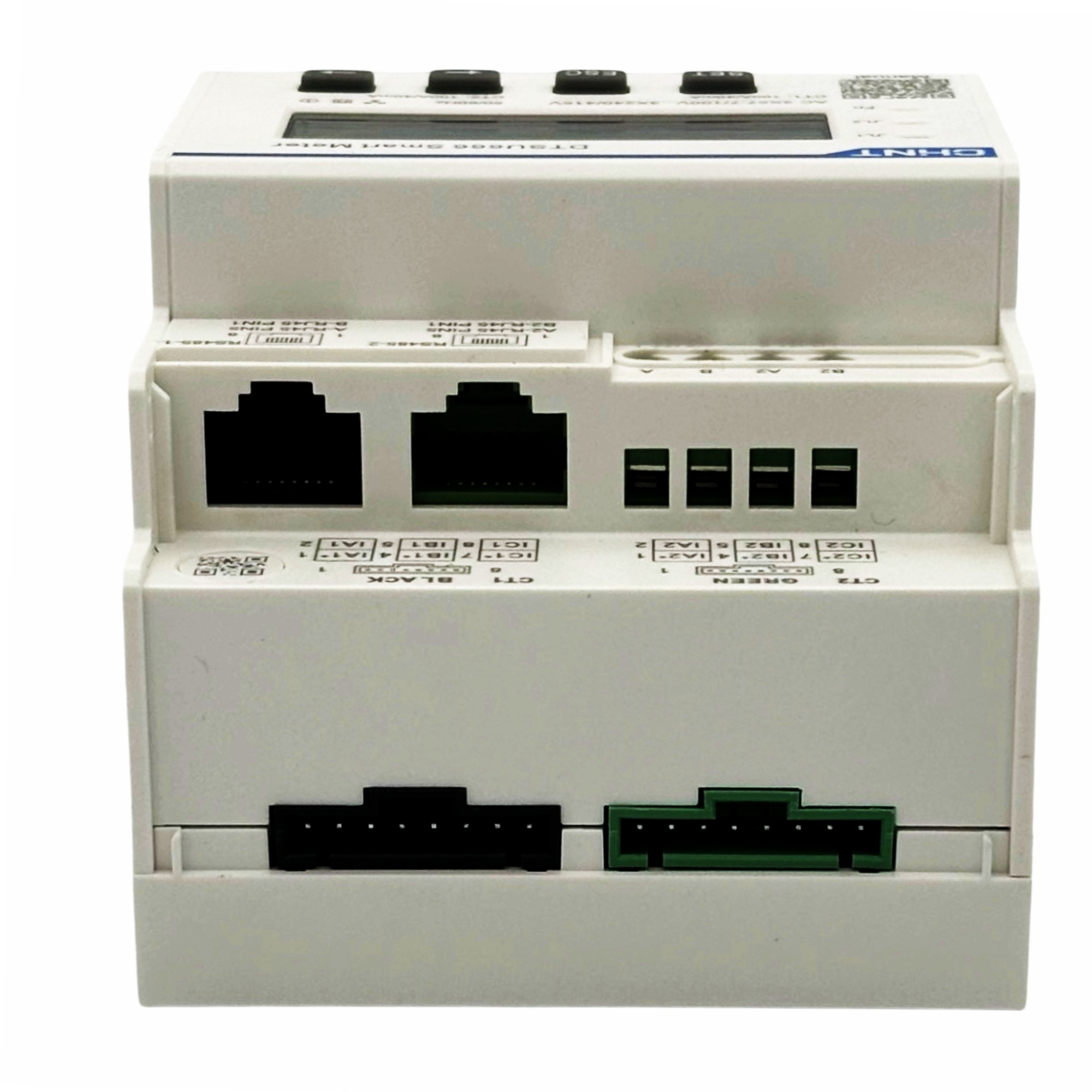

Growatt TPM-6CTA-C-100 Stromzähler 3-phasig 100A Smart Meter RS485

Der TPM-6CTA-C-100 Stromzähler von Growatt (MPN: TPM-6CTA-C-100) ist ein dreiphasiger Smart Meter zur präzisen Erfassung von Energieflüssen in Photovoltaikanlagen. Dank externer Klappstromwandler (CTs), RS485-Schnittstelle und Modbus-RTU-Kommunikation eignet sich das Messgerät insbesondere für die Einbindung in Growatt-Wechselrichtersysteme. Es ermöglicht eine zuverlässige Überwachung des Energieverbrauchs sowie der Einspeise- und Bezugsleistung und unterstützt Funktionen wie Eigenverbrauchsoptimierung und Exportbegrenzung. Die Installation erfolgt platzsparend auf einer DIN-Hutschiene.

Präzise Energieüberwachung für dreiphasige PV-Anlagen

• 3-phasiger Smart Meter für Stromnetze bis 100 A
• Messgenauigkeit Klasse 1 für zuverlässige Verbrauchs- und Einspeisemessung
• Externe Klappstromwandler (CT) für einfache Nachrüstung ohne Leitungsunterbrechung
• RS485-Kommunikation mit Modbus RTU zur Integration in kompatible Growatt-Systeme
• LCD-Display zur lokalen Anzeige wichtiger Messwerte
• DIN-Hutschienenmontage für den Einbau im Schaltschrank
• Unterstützt Eigenverbrauchsoptimierung und Leistungsbegrenzung bei kompatiblen Wechselrichtern
• Geeignet für Neuinstallationen und die Nachrüstung bestehender PV-Anlagen

Funktion und Einsatzbereich

Der Stromzähler misst kontinuierlich die elektrischen Kenndaten eines dreiphasigen Stromnetzes. Die erfassten Werte werden über die integrierte RS485-Schnittstelle mittels Modbus RTU an einen kompatiblen Growatt-Wechselrichter übertragen. Dadurch kann das Energiemanagementsystem den aktuellen Strombezug oder die Einspeisung auswerten und verschiedene intelligente Funktionen steuern. Er eignet sich sowohl für neue Photovoltaikanlagen als auch für die Nachrüstung bestehender Systeme. Da die Strommessung über aufklappbare Stromwandler erfolgt, müssen die vorhandenen Leiter in vielen Fällen nicht getrennt werden, was die Installation erleichtert.

Kompatibilität

Der Smart Meter wurde für die Zusammenarbeit mit kompatiblen dreiphasigen Growatt-Wechselrichtern entwickelt. Er dient als externe Messeinheit zur Erfassung des Energieflusses und wird insbesondere für Anwendungen benötigt, bei denen Funktionen wie:

• Eigenverbrauchsoptimierung,
• Export- bzw. Einspeisebegrenzung,
• Lastüberwachung oder
• detailliertes Energiemonitoring

genutzt werden sollen.

Strommessung mit Klappstromwandlern

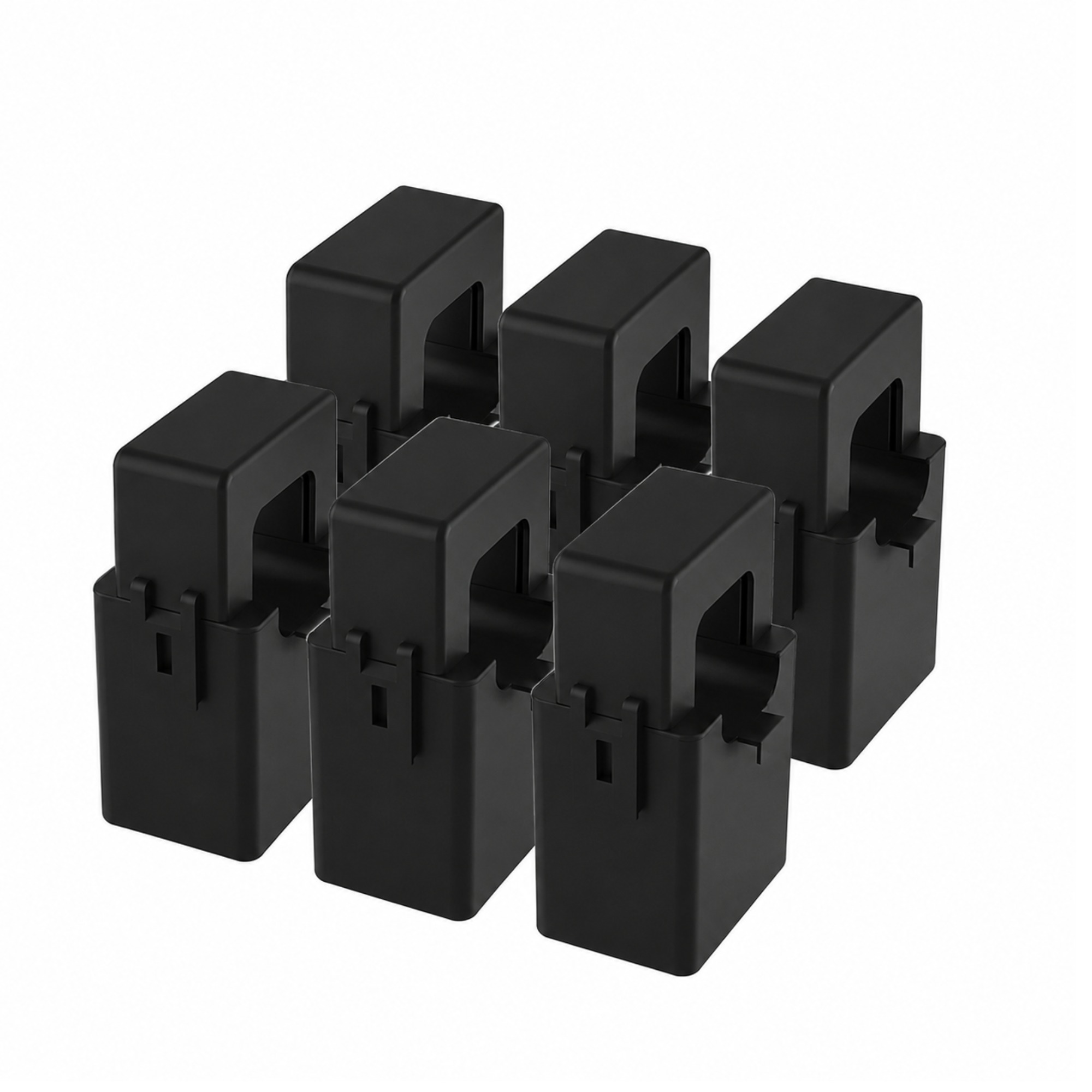

Er arbeitet mit externen Current Transformer (CT)-Stromwandlern. Diese erfassen den Strom berührungslos über das Magnetfeld des Leiters und ermöglichen eine sichere Messung hoher Ströme, ohne dass der Laststrom direkt durch das Messgerät geführt werden muss. Die mitgelieferten Stromwandler sind für Anwendungen bis 100 A ausgelegt und besitzen einen Innendurchmesser von 16 mm. Dieses Messprinzip eignet sich besonders für Nachrüstungen, da die Leiter lediglich durch den geöffneten Stromwandler geführt und anschließend wieder verschlossen werden.

Technische Daten

Stromzähler

• Montage: DIN-Hutschiene
• Betriebstemperatur: -25 °C bis +55 °C
• Lagertemperatur: -40 °C bis +70 °C
• Zulässige Luftfeuchtigkeit: <75 % (nicht kondensierend)
• Elektrische Daten
• Netztyp: 3P4W
• Spannungsbereich:
• 100–415 V (L-L)
• 57,7–240 V (L-N)
• Frequenz: 50/60 Hz
• Maximaler Messstrom: 100 A
• Messgenauigkeit Spannung: 0,5 %
• Messgenauigkeit Strom: 0,5 %
• Messgenauigkeit Leistung: 1 %
• Frequenzgenauigkeit: ±0,2 %
• Kommunikation
• Schnittstelle: RS485
• Kommunikationsprotokoll: Modbus RTU
• Baudrate: 9600
• Gewicht: ca. 230 g
• Abmessungen (B × H × T): 100 × 72 × 65,5 mm

Stromwandler

• Kabellänge der Stromwandler: 6 m
• Sekundärstrom: 40 mA
• Innendurchmesser: 16 mm

Lieferumfang

1x Growatt TPM-6CTA-C-100 Smart Meter
2x 3 Klappstromwandler (CT)

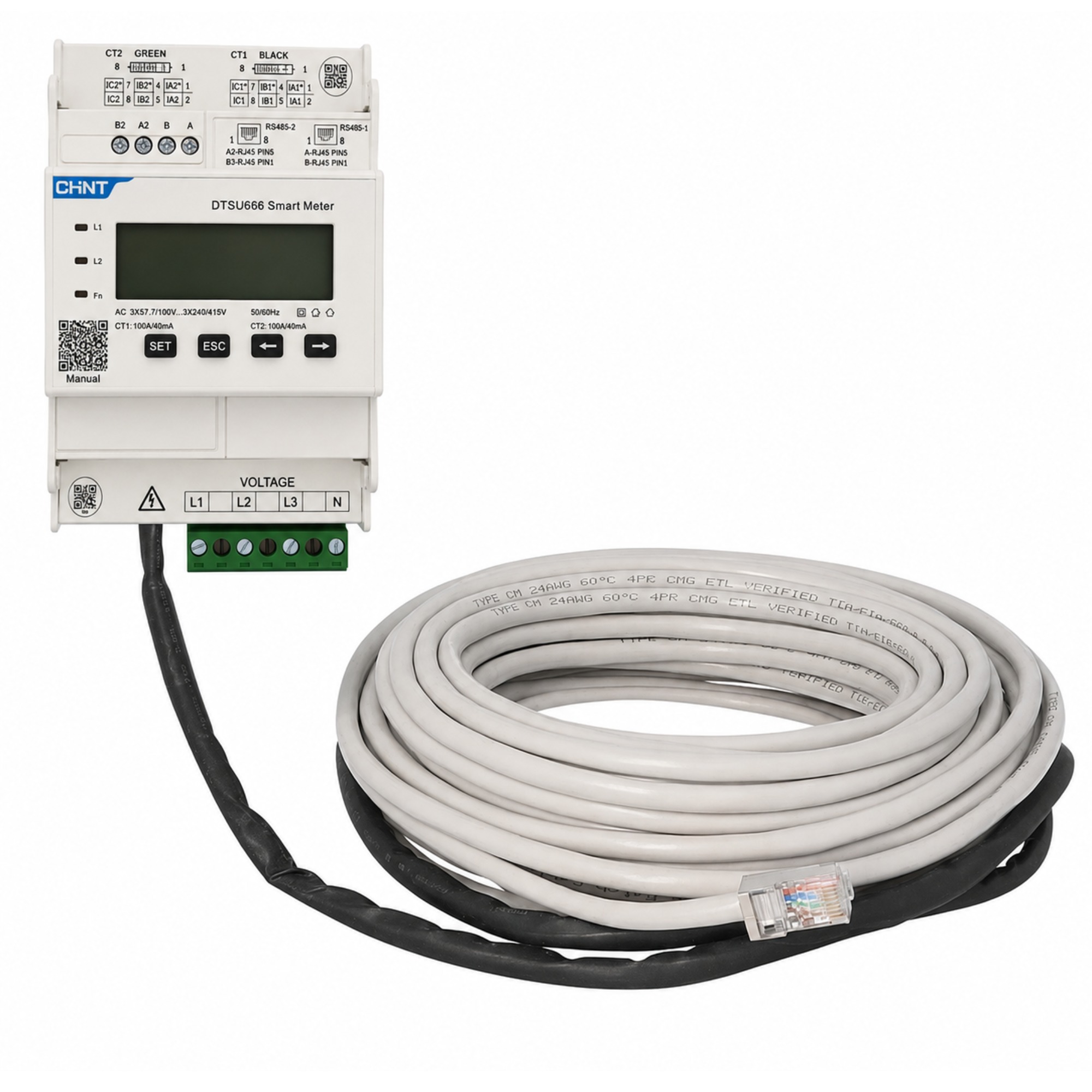

1x RS485-Kommunikationskabel (15 m)
