AEconversion AEDL-LAN Web-basierter Datenlogger

Der webbasierte Datenlogger AEDL-LAN von AEconversion (11-05-500363-1) ermöglicht eine komfortable und umfassende Anlagenüberwachung. Mittels Ethernet Verbindung sind die Daten der PV-Anlage über einen integrierten Web-Server am PC abrufbar und wird via Standard Internet Browser dargestellt. Die Leistung der einzelnen Inverter kann jederzeit überprüft werden.

Leistungsmerkmale des AEDL-LAN

• integrierter Webserver mit Webinterface zum einfachen auswerten der Daten
• USB-Schnittstelle zur Datensicherung
• empfohlen für den Überwachungs- und Analyseeinsatz in Powerline-Konfigurationen oder RS485-Systemen
• vermeidet Ertragsverluste durch eine frühzeitige Problemerkennung und schnelle Lokalisierung des Problems
• einfache Konfiguration und Darstellung der aktuellen Messwerte dienen ein LC-Display und vier kapazitive Tasten

Technologie des Web-Datenlogger

Der AEconversion Datenlogger AEDL-LAN kann über drei RS485- Schnittstellen Messwerte von externen Messwandlern erfassen und speichern. Weiterhin verfügt der Datenlogger über eine Ethernet- Schnittstelle zur Konfiguration über den integrierten Web-Server, sowie eine Speichererweiterung und einen Anschluss von Sensoren oder Erweiterungen. Zur einfachen Konfiguration und Darstellung der aktuellen Messwerte dienen ein LC-Display und vier Tastfelder.

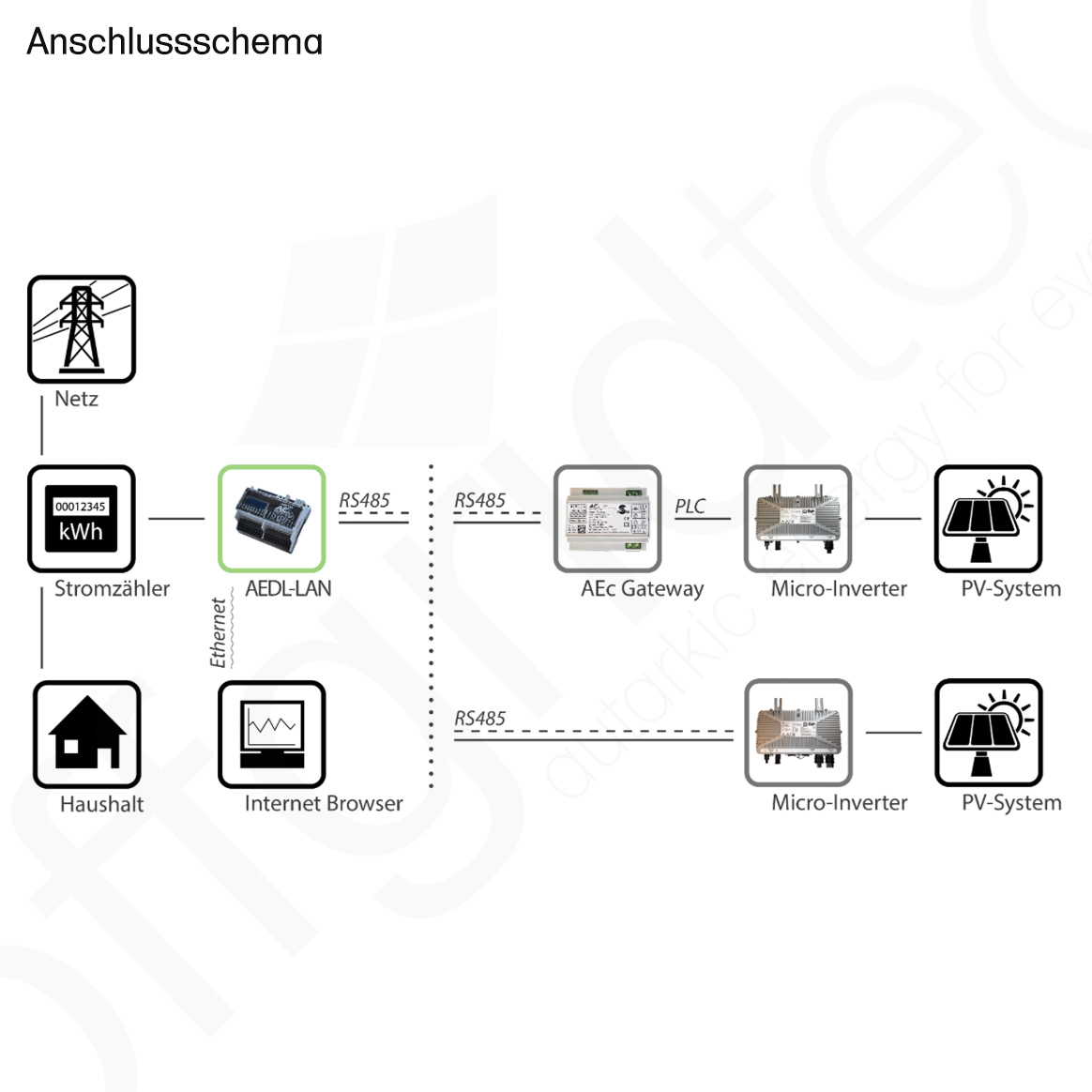

Werden Micro-Wechselrichter mit RS485 Kommunikation eingesetzt, kann der AEDL-LAN Datenlogger direkt an den Wechselrichtern angeschlossen werden. Bei Micro-Wechselrichtern mit Powerline Kommunikation wird der AEDL-LAN Datenlogger mit dem hinzugeschalteten Powerline Gateway verbunden.

sonstige technische Merkmale

Produktdetails

• Speicher: Datenspeicher 1GB (optional 2 ... 4Gb)
• Mess- Speicherrhythmus: 1 Sekunden - 24 Stunden
• Betriebsspannung: 10 ... 36 VDC extern
• Leistungsaufnahme: ca. 1W ohne Erweiterungsmodul
• Anzeige: LC- Display 128 x 32 Pixel
• Gehäusematerial: Kunststoff
• Schutzart: IP 20 nach DIN 40 050-9/5.93
• Abmessungen (L/B/H): 107 x 90 x 60 mm

Anschlussschnittstellen

• 3x RS-485
• 1x Ethernet
• 8x digital Eingänge
• 1x USB- Host

Lieferumfang:

1x AEconversion 11-05-500363-1AEDL-LAN Web-Datenlogger
1x Bedienungsanleitung
